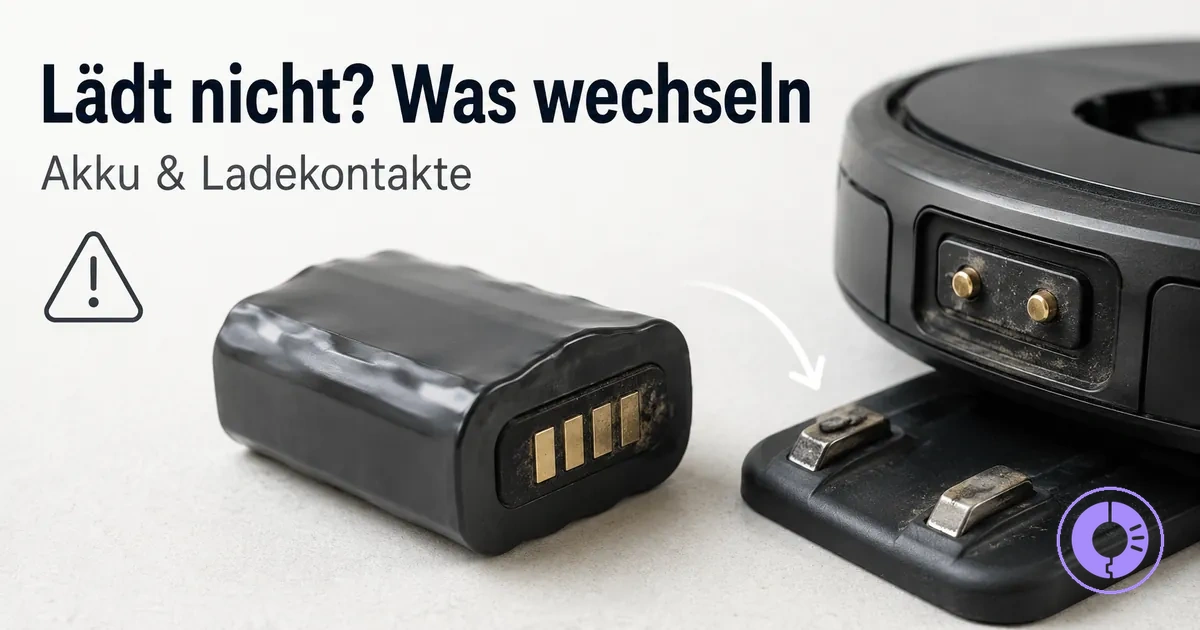

Fehlersuche bei Roomba-Ladeproblemen: Welche Ersatzteile austauschen, um die Ladefunktion wiederherzustellen

Wenn ein Roomba nicht lädt, deutet dies in der Regel auf eine Unterbrechung im Ladepfad hin – der Abfolge von der Steckdose über die Ladestation (Home Base), die Ladekontakte, den Akku bis zum Steckverbinder. Der Ladepfad bildet die Grundlage für die Entscheidung, welches Teil zuerst ausgetauscht werden sollte.

Für jeden Abschnitt des Ladepfads bedeutet der Ansatz „zuerst ersetzen": das Symptom erkennen, eine kurze Überprüfung durchführen und dann feststellen, ob das Teil seine Austauschschwelle erreicht hat. Wenn das Netzteil der Ladestation kein Licht zeigt oder die Ladekontakte sichtbar korrodiert sind, kann der Austausch dieser Komponenten die Ladefunktion wiederherstellen, bevor man zum Akku oder Steckverbinder übergeht. Das tatsächliche Ergebnis hängt jedoch vom Roomba-Modell, dem Verschleißgrad und davon ab, ob das Problem zeitweise oder dauerhaft auftritt. Die Übersicht: Roomba Ersatzteile bietet einen breiteren Kontext zu Komponenten verschiedener Modelle.

Ein Roomba, der nicht startet, kann eine Folge von fehlender Ladung sein. Wenn der Ladepfad jedoch einwandfrei getestet wurde, kann das Problem über das Ladesystem hinausgehen. Der Fokus bleibt auf den Teilen des Ladepfads.

Komponenten des Roomba-Ladesystems und wo Ladefehler meist entstehen

Damit ein Roomba lädt, müssen drei Abschnitte zusammenwirken: die Stromversorgung über die Ladestation und das Netzteil, die Leitfähigkeit über die Ladekontakte und Kontaktpads sowie die Unversehrtheit des Akkus und seines Steckverbinders.

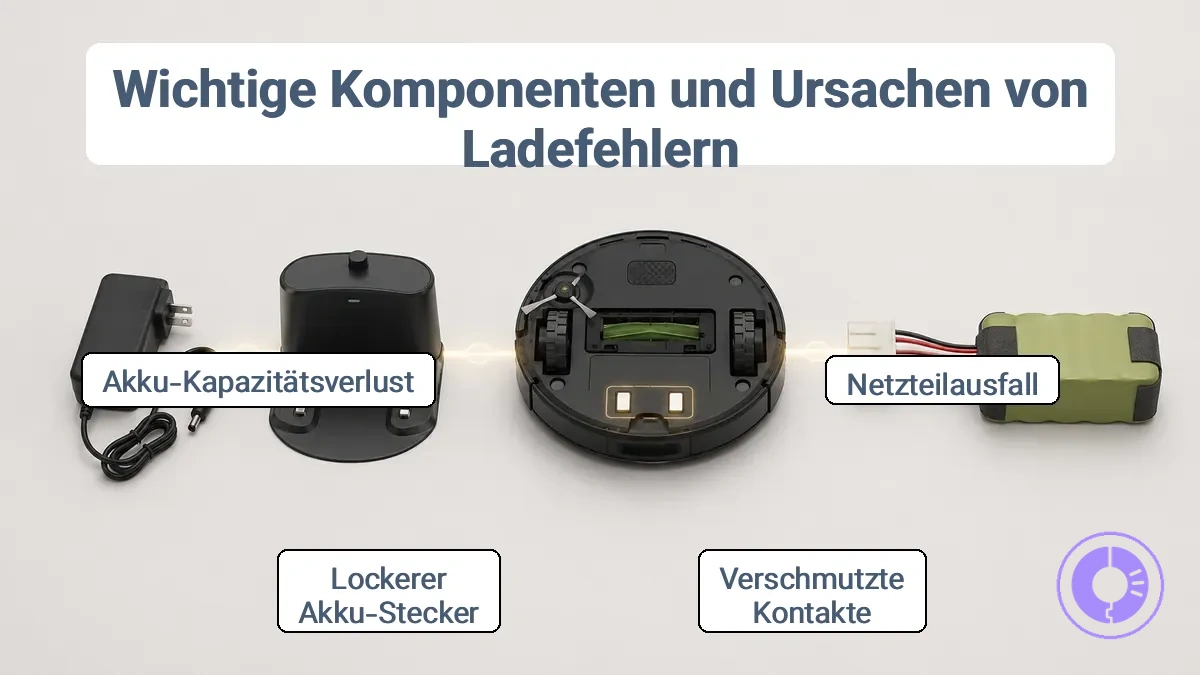

Die beschriftete Abbildung zeigt die Komponenten des Ladesystems.

Die Komponenten des Ladesystems und ihre typischen Ausfallsymptome sind:

• Home Base und Netzteil: Liefern die stabile Spannung, die zum Starten des Ladevorgangs erforderlich ist. Ein Defekt führt oft zu fehlendem oder zeitweisem Laden.
• Ladekontakte an der Ladestation: Übertragen die Spannung auf den Roboter. Schlechte Leitfähigkeit oder Fehlausrichtung kann zu zeitweisem oder fehlendem Laden führen. Ein korrekter Sitz zwischen Ladestation und Roomba trägt zur gleichbleibenden Leitfähigkeit bei.
• Kontaktpads am Roomba: Empfangen die Spannung von der Ladestation. Verschmutzung oder Abnutzung kann die Leitfähigkeit beeinträchtigen, was zu langsamem oder fehlgeschlagenem Laden führt.
• Akku-Steckverbinder: Verbindet den Akku mit der internen Schaltung des Roomba. Eine lose oder korrodierte Verbindung kann das Laden verhindern oder eine kurze Laufzeit verursachen.
• Akku: Speichert Energie. Nachlassende Kapazität oder ein interner Fehler kann zu kurzer Laufzeit oder Startschwierigkeiten führen.

Ein Roomba, der nach wenigen Minuten das Laden einstellt, könnte beispielsweise ein schwaches Netzteil oder einen defekten Akku-Steckverbinder haben – zwei unterschiedliche Schwachstellen, die ähnliche Symptome verursachen. Das Verständnis der Ladepfad-Abschnitte hilft, die Problemquelle einzugrenzen; um Lade-relevante Teile per Grafik finden zu können, prüfen Sie jeden Abschnitt.

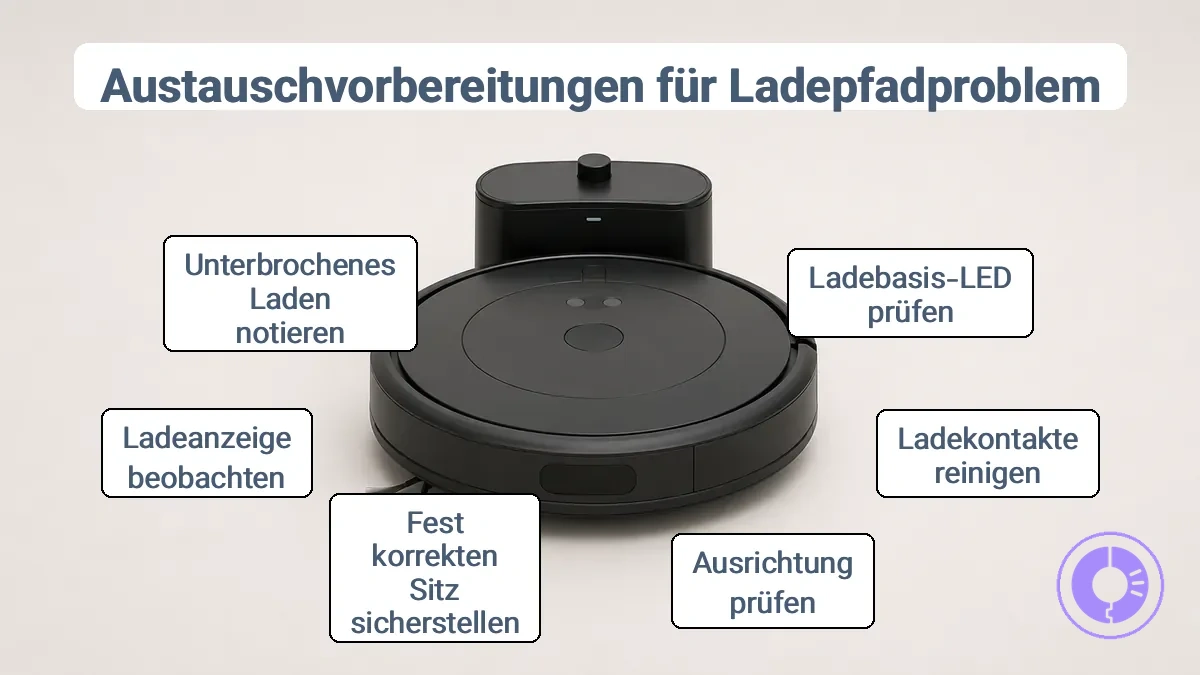

Vorabprüfungen, die ein Ladepfad-Problem bestätigen

Vorabprüfungen reduzieren Fehlalarme, bevor Sie ein Teil im Ladepfad austauschen. Diese schnellen Prüfungen reichen von den einfachsten Kontrollen – wie der Überprüfung der Stromversorgung der Ladestation und des LED-Verhaltens – bis zu den aussagekräftigsten Signalen, wie Kontaktsauberkeit und Ausrichtung, um einfache Probleme auszuschließen, bevor ein Bauteildefekt angenommen wird. Die Ergebnisse variieren je nach Modell und Verschleiß, daher sind diese Prüfungen bestätigende Signale, kein Beweis.

Zu den Vorabprüfungen gehört eine Sichtprüfung der Ladestation und des Roboters. Das Bild zeigt die korrekte Ausrichtung und Kontaktpositionierung, um Fehldiagnosen zu vermeiden.

Die folgenden Prüfungen helfen zu bestätigen, ob der Ladepfad das Problem ist.

• Beobachten Sie die Betriebs-LED der Ladestation: Wenn sie aus ist, überprüfen Sie Steckdose und Kabel. Dies kann die Stromverfügbarkeit bestätigen. Wenn die LED aus ist, behandeln Sie dies als Fehler der Stromversorgung; wenn sie leuchtet, der Roboter aber nicht lädt, behandeln Sie dies als Hinweis auf ein Bauteil.
• Prüfen Sie die Ladekontakte an Ladestation und Roboter auf Schmutz, Korrosion oder Ablagerungen. Saubere Kontakte bestätigen die Leitfähigkeit. Wenn die Kontakte verschmutzt sind, kann Reinigung das stabile Laden wiederherstellen; wenn sie sauber sind und immer noch kein Laden erfolgt, liegt das Problem wahrscheinlich woanders.
• Überprüfen Sie die Ausrichtung des Roboters auf der Ladestation. Korrekte Ausrichtung stellt sicher, dass die Kontaktpads aufeinandertreffen. Wenn die Ausrichtung nicht stimmt, kann die Verbindung zeitweise unterbrochen sein; wenn die Ausrichtung korrekt ist, aber kein Laden beginnt, liegt das Problem möglicherweise im Inneren.
• Prüfen Sie die Checkliste für Strom- und Lade-Teile, ob Ihr Robotermodell aufgeführt ist; wenn es aufgeführt ist, passt das Teil; wenn nicht, behandeln Sie dies als Kompatibilitätsproblem.
• Stellen Sie sicher, dass der Roboter vollständig und ohne Wackeln auf der Ladestation sitzt. Guter Sitz bestätigt die mechanische Ausrichtung. Wenn der Roboter nicht richtig sitzt, kann die Verbindung instabil sein; wenn er sitzt, aber kein Laden beginnt, könnte der Ladekreis defekt sein.
• Achten Sie auf die Ladeanzeige am Roboter. Eine dauerhaft leuchtende oder blinkende LED zeigt einen Ladeversuch an. Wenn die Anzeige nicht leuchtet, ist der Ladepfad möglicherweise blockiert; wenn sie leuchtet, das Laden aber zeitweise stoppt, vermuten Sie eine lose Verbindung oder abgenutzte Kontakte.
• Beachten Sie, ob das Laden wiederholt beginnt und stoppt. Wenn das Muster gleichbleibend ist, behandeln Sie dies als bestätigendes Signal für ein Ladepfad-Problem und nicht als zufälligen Fehler.

Wenn der Roboter nach diesen Prüfungen immer noch nicht lädt, liegt das Problem möglicherweise im Inneren. Fahren Sie erst nach Abschluss dieser Vorabprüfungen mit der Symptomdeutung fort.

Prüfungen von Stromversorgung und Position der Ladestation, die einen Bauteildefekt vortäuschen können

Probleme mit der Stromversorgung oder Position der Ladestation können einen defekten Akku oder beschädigte Ladekontakte vortäuschen, selbst wenn diese Teile funktionsfähig sind.

Diese Prüfungen zuerst durchzuführen, kann helfen, den Austausch eines intakten Teils zu vermeiden.

• Steckdose und Netzteil prüfen. Wenn die Ladestation keine Anzeige-LED zeigt, erhält sie möglicherweise keine Spannung. Schließen Sie ein defektes Netzteil oder einen ausgelösten Sicherungsautomaten aus. Stecken Sie das Netzteil in eine bekanntermaßen funktionierende Steckdose, bevor Sie ein Bauteil als defekt annehmen.
• Verhalten der Anzeige-LED der Ladestation prüfen. Ein dauerhaftes Leuchten bedeutet nicht immer einen guten Ladevorgang; eine schlechte Ausrichtung kann einen defekten Akku vortäuschen. Stellen Sie sicher, dass die Kontakte des Roboters mit den Kontaktstiften der Ladestation fluchten, damit ein ordnungsgemäßer Ladeversuch stattfinden kann.
• Position und Ausrichtung der Ladestation prüfen. Wenn der Roboter wiederholt das Laden beginnt und abbricht, steht die Ladestation möglicherweise auf einer unebenen Oberfläche oder zu nah an einer Wand. Stellen Sie die Ladestation auf einen ebenen, harten Boden mit ausreichend Platz für eine gerade Anfahrt um. Eine schlechte Position kann den Kontakt verhindern und einen Stromausfall vortäuschen.

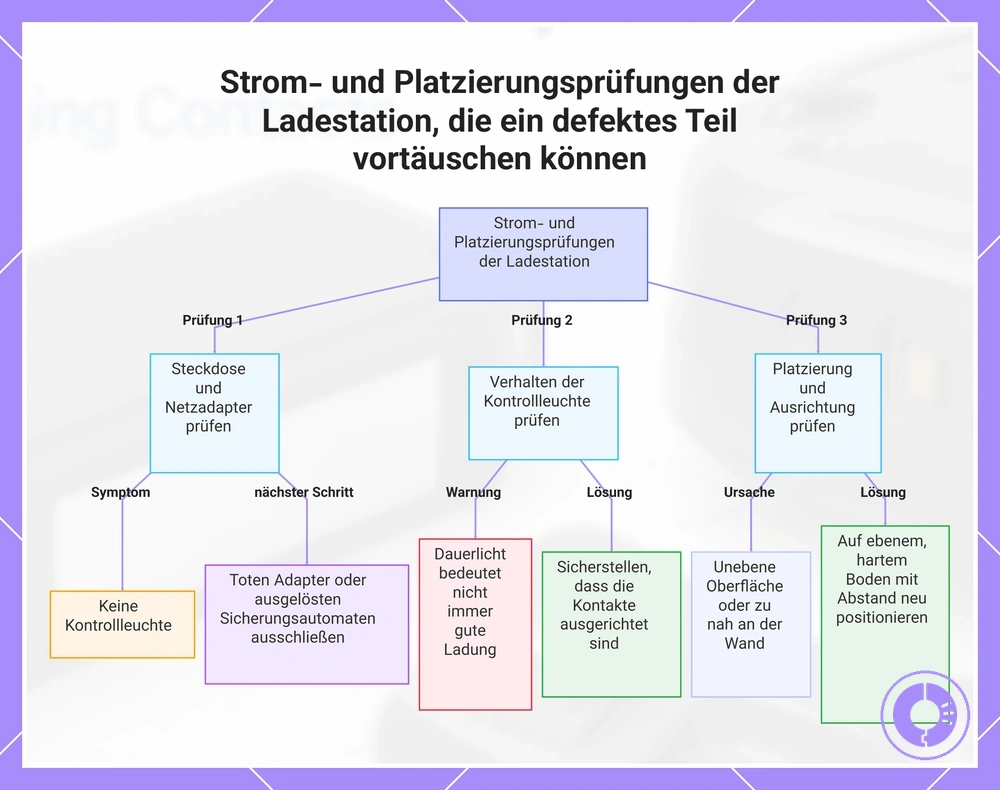

Dieses Diagramm zeigt die drei wichtigsten Prüfungen für Strom- und Platzierungsprobleme der Ladestation, die eine defekte Batterie oder beschädigte Ladekontakte vortäuschen können, und hilft, unnötigen Teileaustausch zu vermeiden.

Prüfungen des Ladekontaktzustands, die zwischen Reinigung und Austausch unterscheiden

Wenn Ladeprobleme bestehen bleiben, hilft die Prüfung des Zustands der Ladekontakte, zwischen Oberflächenverschmutzung und tatsächlichem Kontaktverschleiß zu unterscheiden, wobei der Fokus auf Verschleiß und Leitfähigkeit liegt und nicht auf Reparaturschritten. Achten Sie auf Anzeichen von Verschleiß, Lochfraß oder schwacher Federkraft an den Ladekontakten und Kontaktpads, da diese ein stabiles Laden beeinträchtigen können.

Um zu entscheiden, ob Reinigung das zuverlässige Laden wiederherstellen kann oder ein Austausch erforderlich ist, prüfen Sie auf diese Verschleißanzeichen:

• Ladekontakte weisen Oberflächen-Lochfraß oder Oxidation auf, die sich durch sanfte Reinigung nicht entfernen lassen
• Kontaktpads haben sichtbare Verschleißrillen oder eine grüne/kupferfarbene Verfärbung, die oft auf tiefe Korrosion hinweist, die einen Austausch erforderlich machen kann
• Die Federkraft in den Kontaktpads fühlt sich schwach an, was zu zeitweisem Kontakt und einem inkonsistenten Ladesignal führen kann
• Zeitweises Laden besteht nach gründlicher Reinigung fort, was auf verminderte Leitfähigkeit hinweist, die ein stabiles Ladesignal verhindern kann
• Die Ausrichtung zwischen den Kontaktpads des Roboters und den Kontakten der Ladestation ist sichtbar falsch, was einen korrekten Sitz verhindern kann

Ein wiederholtes Auftreten von Ladefehlern nach gründlicher Reinigung ist ein stärkeres Signal dafür, dass die Ladekontakte oder Kontaktpads ausgetauscht werden müssen, anstatt sie weiter zu reinigen.

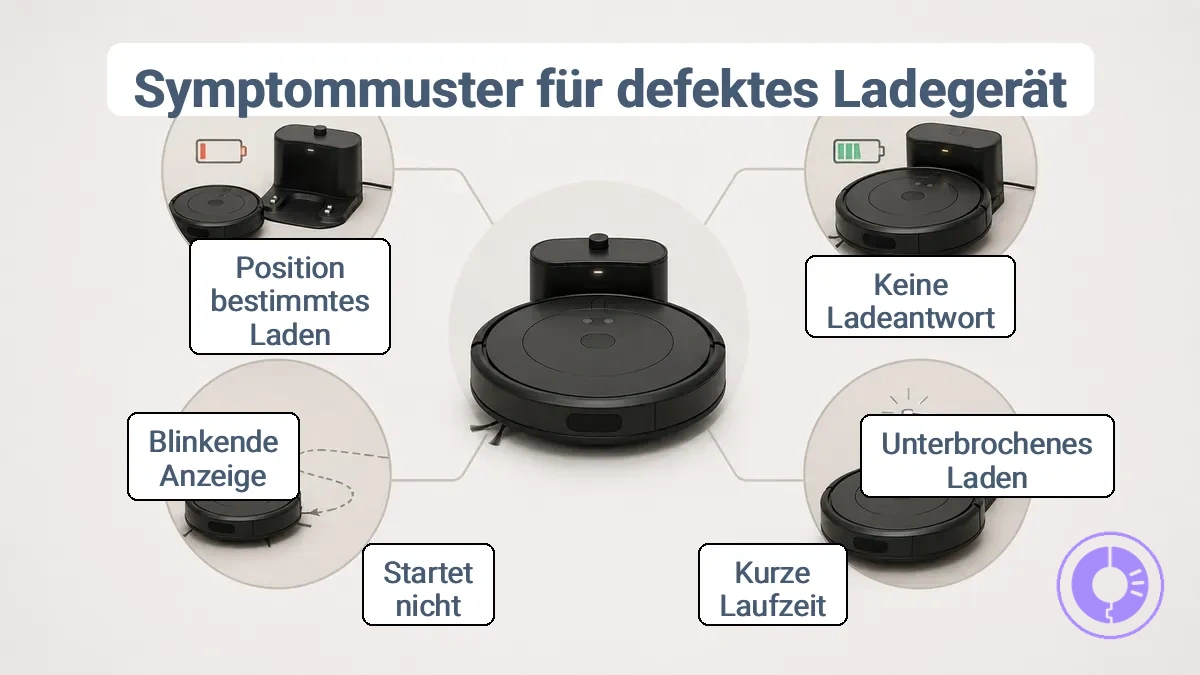

Symptommuster, die auf die wahrscheinlichste defekte Ladekomponente hinweisen

Symptommuster sind Wahrscheinlichkeitssignale, die mit Vorabkontrollen wie Sichtprüfung, Kontaktreinigung und Überprüfung der Stromversorgung der Ladestation abgeglichen werden sollten. Diese visuelle Anleitung ordnet sie nach der wahrscheinlichsten defekten Komponente.

Die Symptommuster umfassen Szenarien ohne Laden, zeitweisem Laden und kurzer Laufzeit. Jedes Muster weist auf die wahrscheinlichste defekte Komponente hin und enthält eine Bestätigungsprüfung sowie eine bedingte Empfehlung, was zuerst ausgetauscht werden sollte.

• Keine Ladeanzeige und keine Reaktion des Geräts deuten auf ein Problem mit der Stromversorgung der Ladestation oder der Kontakterkennung hin. Bestätigung durch Prüfen der LED der Ladestation und Reinigen der Kontakte. Empfehlung als erstes auszutauschen: die Stromversorgungsplatine der Ladestation oder die Kontaktstifte, wenn diese beschädigt sind.
• Ladeanzeige leuchtet, aber es wird nicht geladen, deutet auf schlechte Kontaktleitfähigkeit oder Ausrichtung hin. Bestätigung durch erneutes Aufsetzen und Entfernen von Schmutz von den Kontakten. Empfehlung als erstes auszutauschen: die Ladekontakte oder die Steckverbinderbaugruppe.
• Zeitweises Laden, das wiederholt beginnt und stoppt, deutet auf Leitfähigkeitsprobleme durch abgenutzte Kontakte oder inkonsistente Ausrichtung hin. Bestätigung durch Reinigen der Kontakte und Testen mit kleinen Anpassungen. Empfehlung als erstes auszutauschen: die Kontaktbaugruppe.
• Kurze Laufzeit nach vollständiger Ladung deutet auf Kapazitätsverlust des Akkus oder Spannungsinstabilität hin. Bestätigung durch Durchführen einer Akkudiagnose, falls verfügbar. Empfehlung als erstes auszutauschen: der Akku.
• Gerät startet nach vollständiger Ladung nicht, deutet auf einen Akku- oder Steckverbinderfehler oder einen blockierten Betriebszustand hin. Bestätigung durch Testen mit einer anderen Ladequelle und Prüfen der Steckverbinderstifte. Empfehlung als erstes auszutauschen: der Akku oder die Steckverbinderplatine.
• Ladeanzeige flackert oder blinkt unregelmäßig, deutet auf eine zeitweise Unterbrechung an den Kontakten der Ladestation hin. Bestätigung durch Prüfen der Federkontaktstifte der Ladestation auf Verschleiß und erneutes Aufsetzen. Empfehlung als erstes auszutauschen: die Kontaktbaugruppe der Ladestation.
• Laden nur in einer bestimmten Position deutet auf Ausrichtungsprobleme oder abgenutzte Kontaktflächen hin. Bestätigung durch Prüfen der Kontaktflächen auf Verschleiß oder Schmutz. Empfehlung als erstes auszutauschen: das Kontaktset am Gerät oder an der Ladestation.
• Kein Laden nach einem Stromausfall oder Zurücksetzen der Ladestation kann durch einen ausgelösten Schutzschalter in der Ladestation verursacht sein. Bestätigung durch Aus- und Wiedereinstecken der Ladestation. Empfehlung als erstes auszutauschen: das Netzteil der Ladestation, wenn das Zurücksetzen nicht hilft.

Vergleichen Sie diese Muster mit Ihren Symptomen und wählen Sie den Zweig, der am konsistentesten passt. Überlappende Symptome können auf mehrere Schwachstellen hinweisen, behandeln Sie daher jedes Muster als Wahrscheinlichkeitsleitfaden. Bei Unklarheiten tauschen Sie Teile schrittweise aus, beginnend mit dem günstigsten oder am besten zugänglichen Teil. Wenn explizite Fehlercodes angezeigt werden, lesen Sie den Abschnitt Fehlercodes und Lösungen fürs Laden für zusätzliche Hinweise.

Keine Ladeanzeige vs. zeitweises Ladeverhalten

Keine Ladeanzeige und zeitweises Ladeverhalten sind zwei unterschiedliche Signale, die auf verschiedene Ursachen und unterschiedliche Prioritäten beim Erstaustausch hinweisen. Dieser Vergleich hilft, den diagnostischen Ansatz zu strukturieren, anstatt einen einzelnen Fehler zu beweisen.

Keine Anzeige

• Passt eher zu einem Stromausfall der Ladestation oder einem Problem der Kontakterkennung
• Prüfen Sie zuerst die Stromversorgung der Ladestation und das Vorhandensein von Kontakten, bevor Sie einen Akkuaustausch in Betracht ziehen
• Die Ladeanzeige bleibt aus oder zeigt eine ungewöhnliche Farbe, ohne dass geladen wird
• Oft liegt keine Spannung an den Ladeklemmen an

Zeitweises Laden (Start/Stopp)

• Passt eher zu instabiler Leitfähigkeit oder schwacher Speicherkapazität
• Priorisieren Sie die Beurteilung der Kontaktausrichtung und der Verbindungsintegrität
• Die Ladeanzeige kann kurz aufleuchten und dann ausgehen
• Das Laden kann nach wenigen Sekunden aufgrund schlechter Energieaufnahme stoppen
• Leitfähigkeitsprobleme an der Ladestation oder an den Klemmen können ein ähnliches Start-Stopp-Verhalten verursachen

Ein abgenutzter Akku kann beispielsweise für einige Sekunden Ladung annehmen und dann aufhören, während eine falsch ausgerichtete Ladestation das gleiche Symptom verursachen kann, indem sie den elektrischen Kontakt während des Ladens unterbricht.

Startet nicht vs. lädt nicht: Die Überschneidung, die ändert, was Sie zuerst austauschen

Startet nicht kann auf fehlende Ladung zurückzuführen sein, aber wenn kein Betriebszustand sichtbar ist, ändert sich die Austauschpriorität.

Der sichtbare Betriebszustand bestimmt, welcher Austausch zuerst priorisiert wird:

• Keinerlei Spannung: Akku und dessen Steckverbinder priorisieren.
• Schaltet ein, lädt aber nicht: Ladestation und Kontaktpunkte priorisieren.
• Inkonsistenter Start nach einem Ladeversuch: Die Verbindungsintegrität ist die wahrscheinlichere Ursache.

Entscheidungslogik für den Austausch bei Ladeproblemen

Die Austauschreihenfolge folgt einem Entscheidungsablauf, der auf der stärksten Symptom-und-Prüf-Evidenz basiert, nicht auf Mutmaßungen. Die Schwelle für den Austausch einer Komponente hängt von der Evidenzstärke ab: klare Akku-Signale legen einen Akkutausch nahe, während zeitweises Laden oft auf Kontaktverschleiß hinweist.

Die Austauschentscheidungslogik gruppiert Ladeprobleme nach Evidenztyp und legt für jede Gruppe eine Erstaustauschschwelle fest.

1. Wenn die Akkulaufzeit deutlich nachlässt und die Kapazität niedrig erscheint (Akku-Signale), sind verschlissene Zellen wahrscheinlich. Tauschen Sie den Akku aus, wenn die Kontakt- und Ladestationsprüfungen normal sind.
2. Wenn das Laden zeitweise auftritt und die Anschlusskontakte sichtbaren Verschleiß zeigen (Kontaktverschleiß), ist eine schlechte Leitfähigkeit wahrscheinlich. Tauschen Sie die DC-In-Platine oder die Anschlussbaugruppe aus, wenn Reinigung das stabile Laden nicht wiederherstellt.
3. Wenn das Netzteil keine Anzeige-LED zeigt oder das Gerät es nicht erkennt (Stromversorgung der Ladestation), liegt wahrscheinlich eine Blockade im Stromversorgungspfad vor. Überprüfen Sie Netzteil und Ladestation erneut, bevor Sie interne Komponenten austauschen.
4. Wenn das Gerät mit Akku startet, aber beim Einstecken „Lädt nicht" anzeigt, liegt wahrscheinlich ein Kommunikationsfehler zwischen Akku und Logikplatine vor. Führen Sie einen Test des Akku-Management-Systems durch, bevor Sie die Platine austauschen.
5. Wenn das Problem nach dem Austausch von Akku und DC-In-Platine bestehen bleibt, liegt wahrscheinlich ein Fehler der Logikplatine oder des SMC vor. Tauschen Sie die Logikplatine erst aus, nachdem Sie bestätigt haben, dass alle anderen Teile funktionsfähig sind.
6. Wenn mehrere Symptome gemeinsam auftreten (gemischte Akku-Signale, Kontaktverschleiß und schwache Stromversorgung der Ladestation), isolieren Sie jeweils eine Variable. Testen Sie zuerst das Netzteil, dann den Anschluss, dann den Akku und schließlich die Logikplatine, um unnötige Austausche und wiederholte Fehler zu vermeiden.

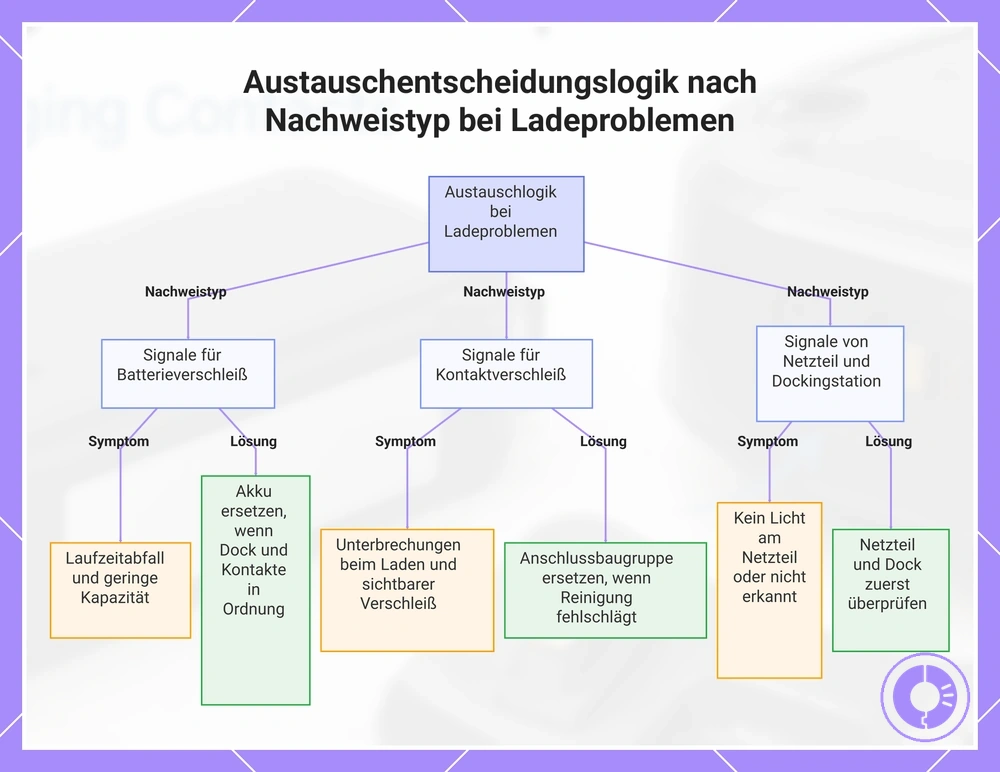

Dieses Diagramm zeigt die wichtigsten Nachweistypen, die angeben, welches Ladebauteil ausgetauscht werden sollte, mit Symptomprüfungen und empfohlenen Maßnahmen.

Wann ein Austauschakku die Lösung mit der höchsten Wahrscheinlichkeit ist

Ein Austauschakku ist die Lösung mit der höchsten Wahrscheinlichkeit, wenn ein Roomba nicht mehr lädt oder nach dem Laden nur kurz läuft, vorausgesetzt, die Ladekontakte und die Stromversorgung wurden bereits überprüft. Das macht die sorgfältige Akku auswählen und sicher wechseln zum logischen nächsten Schritt. Kontaktleitfähigkeit kann Akkuschwäche vortäuschen, behandeln Sie daher vorherige Kontaktprüfungen als Kontrollvariable. Diese gruppierten Signale zeigen an, wann der Akku selbst defekt sein könnte.

• Leistungssignale: Kurze Laufzeit nach vollständiger Ladung, schneller Abfall von voll auf leer innerhalb von Minuten und verringerte Akkukapazität, die keine stabile Spannung mehr hält, können auf Speicherverschleiß hinweisen.
• Nutzungsverlaufs-Signale: Hohe Zyklenbelastung über die typische Lebensdauer hinaus korreliert mit einer höheren Ausfallwahrscheinlichkeit und rechtfertigt einen früheren Austauschakku.
• Anschluss-Signale: Zeitweises Stromverhalten und unzuverlässiges Starten lassen sich oft auf schlechte Passung des Steckverbinders oder verschlissene interne Kontakte zurückführen.
• Ein Start nach längerem Stillstand, selbst nach einem vollständigen Ladezyklus, kann auf erhöhte Selbstentladung hinweisen.

Wann Ladekontakte oder Kontaktbaugruppen ausgetauscht werden sollten

Der Austausch von Ladekontakten oder der Kontaktbaugruppe ist gerechtfertigt, wenn wiederholte Reinigung und Ausrichtungsprüfungen keine gleichbleibende Leitfähigkeit wiederherstellen. Diese Schwelle trennt vorübergehende Verschmutzung von physischem Verschleiß wie Abnutzung oder Korrosion.

• Sichtbarer Verschleiß oder Korrosion, die sich nicht weg reinigen lassen, oder ein Abfall der Leitfähigkeit nach der Reinigung können auf Metallverschleiß hinweisen, der einen Austausch erfordert.
• Schwache Federkraft — Kontakte, die nicht vollständig zurückfedern, können aufgrund unzureichenden Anpressdrucks zeitweises Laden verursachen.
• Zeitweises Laden — Ein Muster von Ladestarts und -stopps ohne physische Störung kann auf Probleme mit der Kontaktbaugruppe hinweisen.
• Ausrichtungsprobleme — Schlechter Sitz auf der Ladestation, der jedes Mal manuelle Anpassung erfordert, deutet auf beschädigte Kontakte oder das Gehäuse hin.
• Wiederauftreten nach Reinigung — Ladeprobleme, die innerhalb von Tagen nach gründlicher Reinigung zurückkehren, können auf zugrunde liegenden Verschleiß hinweisen.

Wann die Home Base, das Netzteil oder der interne Steckverbinder der wahrscheinliche Austausch sind

Wenn Akkukontakte und Ausrichtungsprüfungen der Ladestation einen fehlgeschlagenen Ladebeginn nicht erklären, isolieren Sie das erste ausfallende Segment. Gleichen Sie Symptome mit beobachtbaren Hinweisen ab. Die wahrscheinliche Ursache liegt bei der Home Base, dem Netzteil oder dem internen Steckverbinder.

• Home Base oder Ladestation
  • Kein Ladebeginn bei eingeschalteter Ladestation und sauberen Kontakten deutet auf instabile Stromabgabe der Ladestation hin.
  • Inkonsistenter Kontakt nach wiederholtem Aufsetzen weist auf ein Sitzproblem hin, nicht auf ein Problem der Stromversorgung.
  • Keine Spannungsanzeige an der Ladestation (keine Kontrollleuchten) kann auf einen Defekt der Ladestation hindeuten.
• Netzteil
  • Probleme mit der Spannungsstabilität – etwa wenn das Netzteil heiß läuft oder unter Last ausfällt – deuten auf das Netzteil als wahrscheinliches Segment hin.
  • Ein völliges Fehlen der Spannung am Ausgang der Ladestation, nachdem interne Verbindungen der Ladestation ausgeschlossen wurden, deutet auf einen Netzteildefekt hin.
  • Kein Ladebeginn trotz korrekter Spannung am Hohlstecker deutet darauf hin, dass das Netzteil möglicherweise unzureichenden oder zeitweise unterbrochenen Strom liefert.
• Interner Steckverbinder
  • Wackelkontakt an der Strombuchse des Geräts führt zu zeitweiser Stromübertragung – das Laden funktioniert möglicherweise nur, wenn das Kabel in einem bestimmten Winkel gehalten wird.
  • Wenn der Roboter manchmal lädt und manchmal nicht, ohne erkennbares Muster in Bezug auf den Sitz auf der Ladestation, ist ein interner Steckverbinder oder eine Lötstelle ein wahrscheinlicher Kandidat.
  • Eine konservative Servicegrenze gilt, wenn das Risiko eines internen Schadens vermutet wird (z. B. sichtbare Stiftbeschädigung oder gebrochenes Gehäuse), da weitere Tests ohne Demontage möglicherweise nicht sicher sind.

Grundlagen zum sicheren Austausch von ladebezogenen Roomba-Teilen

Grundlagen zum sicheren Austausch von ladebezogenen Roomba-Teilen verringern das Risiko von Beschädigungen und helfen, wiederholte Ausfälle zu vermeiden. Diese Richtlinien decken die allgemeine Handhabung für Akku- und Steckverbindersitz, Kontaktausrichtung sowie die passende Ladestation oder das passende Netzteil ab. Die Schritte konzentrieren sich auf die sichere Durchführung, nicht auf modellspezifische Zerlegung oder detaillierte Diagnose.

1. Setzen Sie den Akku-Steckverbinder vollständig ein, um eine sichere Verbindung für eine stabile Stromübertragung herzustellen.
2. Behandeln Sie die Ladekontakte vorsichtig und richten Sie sie richtig aus, um eine gute Leitfähigkeit und stabiles Laden zu gewährleisten.
3. Wenn Sie die Ladestation oder das Netzteil ersetzen, überprüfen Sie, ob Spannung und Stromstärke übereinstimmen, und platzieren Sie die Station sicher, um einen zuverlässigen Ladebeginn zu gewährleisten.

Nachdem Sie den Akku eingesetzt und die Kontakte ausgerichtet haben, helfen Qualitäts-Checks gegen wiederkehrende Ausfälle, zu bestätigen, dass die Verbindungen sicher sind, bevor Sie fortfahren.

1. Prüfen Sie vor dem Zusammenbau auf Hitze, Schwellungen oder beschädigte Verkabelung. Stoppen Sie sofort, wenn Sie etwas davon bemerken.
2. Beobachten Sie nach dem Zusammenbau den ersten Ladezyklus, um zu bestätigen, dass das Laden normal beginnt.

Vorsicht: Stoppen Sie sofort, wenn Sie während des Vorgangs Hitze, Schwellungen oder beschädigte Verkabelung bemerken.

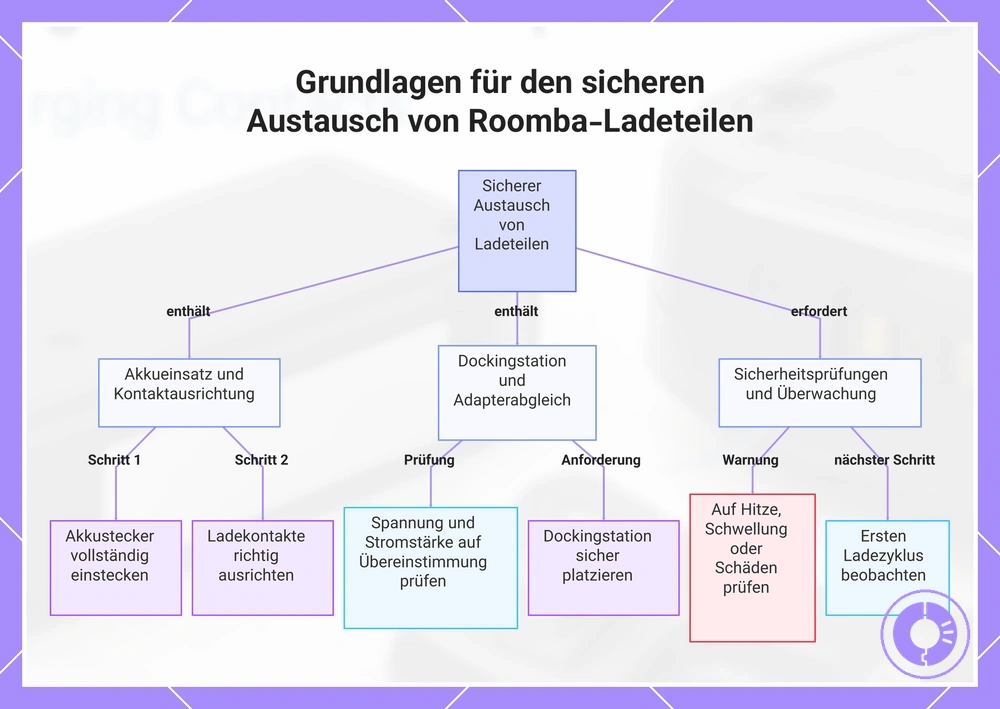

Diese Grafik zeigt die wichtigsten Richtlinien für den sicheren Austausch von ladebezogenen Roomba-Teilen, einschließlich Akkueinsatz, Kontaktausrichtung, Dockingstation-Abgleich und Sicherheitsprüfungen.

Handhabungs- und Passungsprüfungen, die wiederholte Ladefehler nach dem Austausch verhindern

Handhabungs- und Passungsprüfungen nach dem Austausch bestätigen den korrekten Sitz und stabilen Kontakt und verringern ein Wiederauftreten, indem sie Ausrichtungs- oder Druckprobleme frühzeitig erkennen. Sie bestätigen eine stabile Ladeanzeige innerhalb eines kurzen Beobachtungszeitraums.

Handhabungs- und Passungsprüfungen überprüfen die Ladestabilität während des Beobachtungszeitraums:

• Bestätigen Sie den korrekten Sitz und die richtige Ausrichtung des ausgetauschten Teils mit den Ladekontakten.
• Prüfen Sie auf Lücken oder Schräglage, die zeitweisen Kontakt oder Start-Stopp-Zyklen verursachen können.
• Prüfen Sie die Konsistenz beim Andocken, indem Sie nach jedem Aufsetzen einen zuverlässigen Ladebeginn bestätigen.
• Achten Sie auf eine stabile Ladeanzeige (z. B. dauerhaft leuchtende LED) innerhalb des kurzen Beobachtungszeitraums.
• Stellen Sie sicher, dass Ausrichtung und Anpressdruck an der Ladestelle keinen ungewöhnlichen Widerstand erzeugen.
• Ein einzelner erfolgreicher Ladevorgang ist ein starkes Signal, aber kein absoluter Beweis; achten Sie bei späteren Ladevorgängen auf wiederkehrende Muster.

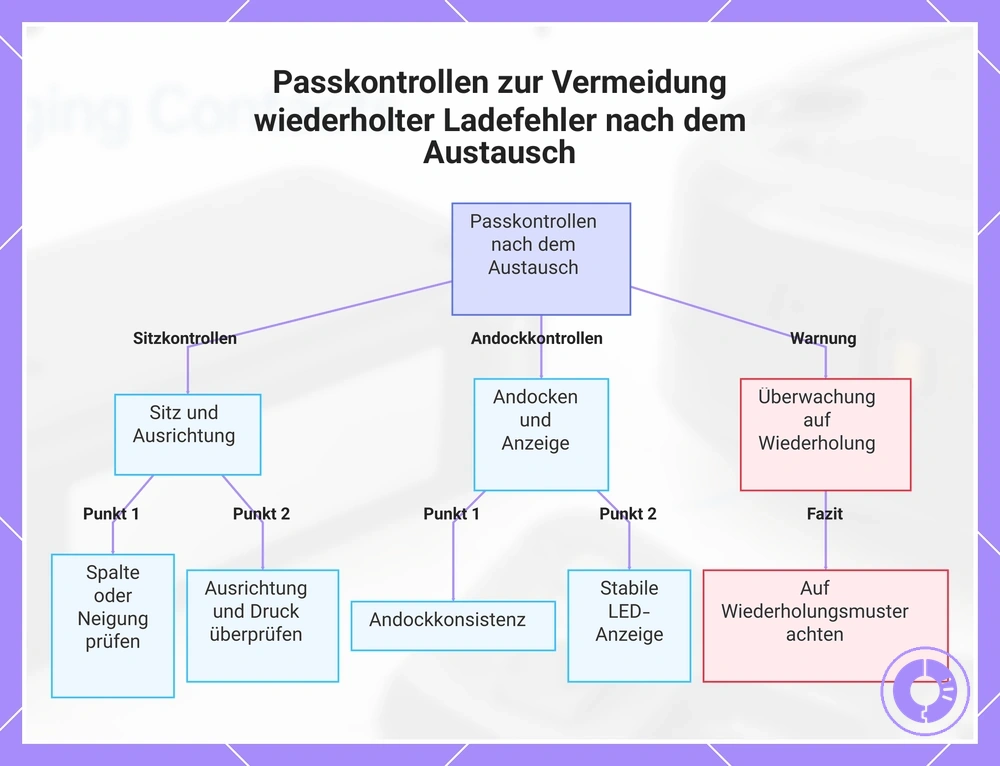

Dieses Diagramm zeigt die wichtigsten Pass- und Handhabungskontrollen nach dem Austausch einer Ladekomponente, um stabilen Kontakt zu bestätigen und ein erneutes Auftreten zu vermeiden.

Wenn der Austausch von Ladeteilen das Problem nicht behebt

Ein anhaltender Fehler nach dem Austausch deutet auf eine fehlerhaft identifizierte Ursache in der Evidenzkette oder einen Fehler außerhalb der getauschten Teile hin – wie Schmutz, ein beschädigtes Kabel oder einen Schaden auf der Platine.

Ein strukturiertes Vorgehen hilft, Wiederholungsschleifen beim Austausch zu vermeiden, anstatt Teile wahllos zu tauschen.

Um wahlloses Tauschen zu verhindern, wenn das Problem nicht behoben ist, verwenden Sie eine Entscheidungscheckliste, die die Evidenzkette erneut prüft und Sie zum nächsten plausiblen Segment für die schrittweise Isolation führt.

• Überprüfen Sie die Evidenzkette erneut: Welche Symptome traten wann auf? Begann das Problem nach einem bestimmten Ereignis (z. B. Sturz, Flüssigkeitskontakt)?
• Testen Sie mit einem bekanntermaßen guten Kabel und Netzteil, bevor Sie den Anschluss als Problem annehmen – eine schwache Stromquelle kann einen defekten Anschluss vortäuschen.
• Untersuchen Sie den Ladeanschluss des Geräts auf Schmutz, verbogene Stifte oder Korrosion, die eine ordnungsgemäße Verbindung verhindern könnten.
• Wenn Sie den Austausch selbst durchgeführt haben, stellen Sie sicher, dass das Flachbandkabel vollständig eingesteckt und der Steckverbinder verriegelt ist – lose Verbindungen sind eine häufige Ursache für anhaltende Fehler.
• Bestätigen Sie, dass das Ersatzteil genau zu Modell und Version Ihres Roomba passt; nicht passende Teile können falschen Sitz oder Ladeprobleme verursachen.
• Wenn gemischte Symptome auftreten – zum Beispiel das Laden fehlschlägt und andere Funktionen ausfallen – vermuten Sie mehrere Schwachstellen und verwenden Sie die schrittweise Isolation, um jeweils nur eine Variable zu tauschen.
• Wenn das Problem wiederkehrt, gehen Sie erst nach Abschluss der vorherigen Schritte zur Identifizierung von Grenzfällen über.

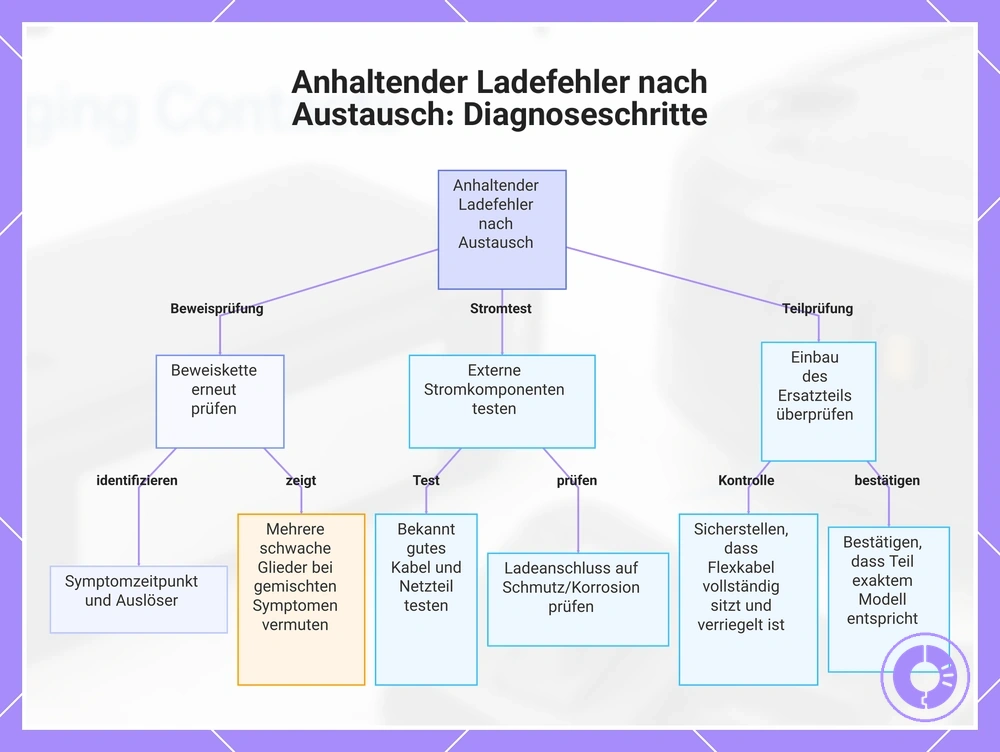

Diese Grafik zeigt den strukturierten Diagnoseansatz, um die Grundursache eines anhaltenden Ladefehlers nach dem Austausch von Ladeteilen zu identifizieren, einschließlich erneuter Überprüfung der Beweise, Testen externer Komponenten und Überprüfung der Installation.

Ladebezogene Fehler und Grenzfälle, die einen anderen Lösungsweg erfordern

Wenn fehlerähnliche Verhaltensweisen auftreten, ist der nächste Schritt kein weiterer Teileaustausch.

Diese Kategorien sind Identifikationshinweise für solche Fehler und Grenzfälle. Eine vollständige Übersicht spezifischer Symptome finden Sie auf der eigenen Seite zu Fehlercodes und Lösungen fürs Laden.

• Zeitweises Laden — wahrscheinlicher Bereich: Kontaktproblem — nächster Schritt: Ladekontakte prüfen und reinigen.
• Keine Spannungsreaktion beim Andocken — wahrscheinlicher Bereich: Stromversorgung oder Kontaktproblem — nächster Schritt: an spezialisierte Anleitung verweisen.
• Laden beginnt und stoppt dann — wahrscheinlicher Bereich: Ladesteuerung — nächster Schritt: an spezialisierte Anleitung verweisen.
• Überhitzung während des Ladevorgangs — wahrscheinlicher Bereich: Stromversorgung oder Ladesteuerung — nächster Schritt: Nutzung einstellen und an den Kundendienst verweisen.

Eskalationsschwelle für den Kundendienst, wenn die Ladepfadprüfungen bestanden sind

Eine Eskalation ist angebracht, wenn Sicherheitsrisiken auftreten oder die Anzeichen keine sicheren Austauschversuche mehr rechtfertigen. Eine Eskalationsschwelle hilft Ihnen zu entscheiden, wann Sie aufhören sollten – sie ist eine Entscheidungsgrenze, keine definitive Diagnose des genauen Fehlers. Diese Checkliste für die Eskalationsschwelle legt fest, wann Sie den Selbstservice beenden und den professionellen Kundendienst kontaktieren sollten.

• Hitze vom Akku oder Ladeanschluss: weist auf ein Sicherheitsrisiko hin. Stoppen und an den Kundendienst verweisen.
• Schwellung des Akkus: weist auf innere Beschädigung und Sicherheitsrisiko hin. Stoppen und Kundendienst kontaktieren.
• Sichtbare physische Beschädigung des Ladeanschlusses oder Akkus: deutet auf eine Gefahr hin. Stoppen und an den Kundendienst verweisen.
• Wiederholter Fehler, nachdem alle Ladepfadprüfungen bestanden wurden: weist auf einen mit geringer Sicherheit ersetzbaren Fehler hin. Kundendienst wird empfohlen.
• Anzeichen von internem Steckverbinderschaden, wie verbogene Stifte, Risse oder gebrochenes Plastik: Risiko weiterer Beschädigung bei Fortsetzung. Lassen Sie das Gerät warten.
