Roomba Ersatzteil-Diagramm: Bauteilnamen und Positionen

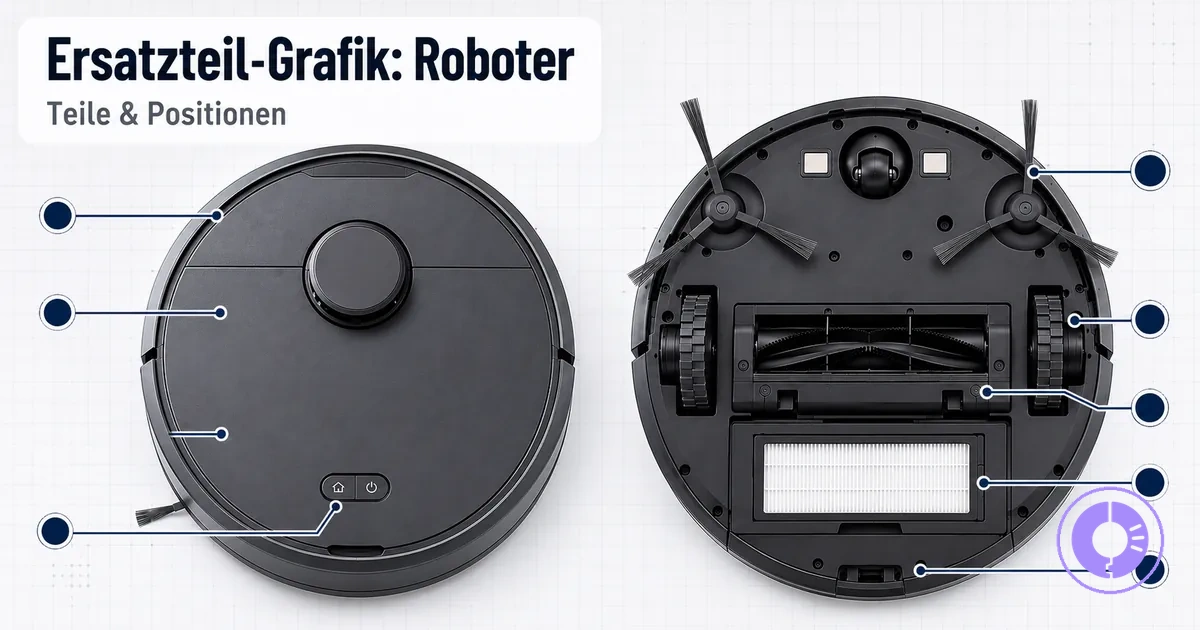

Ein Roomba-Ersatzteil-Diagramm kennzeichnet Bauteile anhand ihrer physischen Position auf dem Roboter und bietet so eine Referenz, um das benötigte Teil zu identifizieren. Dieser Identifizierungsschritt ist getrennt von der Bestätigung, ob ein bestimmtes Ersatzteil zu einem bestimmten Modell oder einer Baureihe passt – Diagramme identifizieren, sie bestätigen keine Passgenauigkeit. Selbst bei korrekten Namen und Positionen kann ein Abgleich mit der Revision Ihres Geräts erforderlich sein.

Ohne eine positionsbasierte Ansicht kann die Namensmehrdeutigkeit zwischen Baugruppen und Einzelteilen dazu führen, das falsche Teil zu bestellen. Ein Teile-Diagramm hilft, indem es zeigt, wo jede Komponente im Roboter sitzt, und so Verwirrung und das Risiko verringert, eine Baugruppe zu bestellen, wenn nur ein Einzelteil benötigt wird – zum Beispiel das Reinigungskopfmodul im Vergleich zu seiner inneren Bürstenbaugruppe. Die Zuordnung einer Bezeichnung zu einer physikalischen Position, wie etwa das rechte Radmodul gegenüber dem linken Radmodul, kann helfen, Fehler zu vermeiden, die allein aus verbalen Beschreibungen entstehen.

Diese Seite organisiert Identifikationsinformationen nach Diagrammformat und Bauteilgruppen, anstatt jedes Modell oder Produkt aufzulisten. Die folgenden Abschnitte erklären, wie diese Bauteilgruppen und Diagrammformate zur Identifikation genutzt werden.

Was ein Roomba-Teile-Diagramm identifizieren hilft und was es nicht bestätigt

Ein Roomba-Teile-Diagramm benennt die Namen, Positionen und die Montage von im Roboter-Layout sichtbaren Komponenten, bestätigt jedoch nicht die Kompatibilität über verschiedene Modelle oder Revisionen hinweg.

Beim Lokalisieren einer bestimmten Bürste oder eines Filters reduzieren die Beschriftungen und Kennzeichnungen des Diagramms Unklarheiten. Beispielsweise erscheinen die doppelten Mehrflächen-Gummibürsten in der Unteransicht mit einer klaren Bezeichnung, die ihre Form und Montageposition bestätigt.

Im Gegensatz dazu kann dieselbe Bürste eine andere Revision für ein späteres Modell haben, was bedeutet, dass das Diagramm allein keine Passgenauigkeit bestätigen kann. Diese EAV-Kette markiert die Grenze: ein Teil → seine sichtbaren Merkmale und Position → die Diagrammbezeichnung → eindeutige Identifizierung, versus ein Teil → Modell- oder Revisionsbeschränkung → Passgenauigkeit nicht bestätigt. Um zu überprüfen, ob eine bestimmte Komponente mit dem Modell und der Revision Ihres Roomba funktioniert, ist ein zusätzlicher Abgleich erforderlich, wie zum Beispiel der Besuch der Übersicht: Roomba Ersatzteile.

• Identifiziert
  • Bauteilnamen und Referenzbezeichnungen für jedes sichtbare Teil.
  • Genaue Positionen, wie die Position der Doppelbürsten unter dem Roboter oder des Filters im Behälter.
  • Montagebeziehungen, zum Beispiel wie das Bürstenmodul an der Basis befestigt ist.
• Bestätigt nicht
  • Passgenauigkeit über verschiedene Roomba-Modellnummern oder Hardware-Revisionen hinweg; die Kompatibilität hängt vom jeweiligen Chassis-Design ab.
  • Notwendigkeit des Austauschs; das Diagramm zeigt keinen Verschleiß, keine Leistungsabnahme oder Fehlfunktion an.

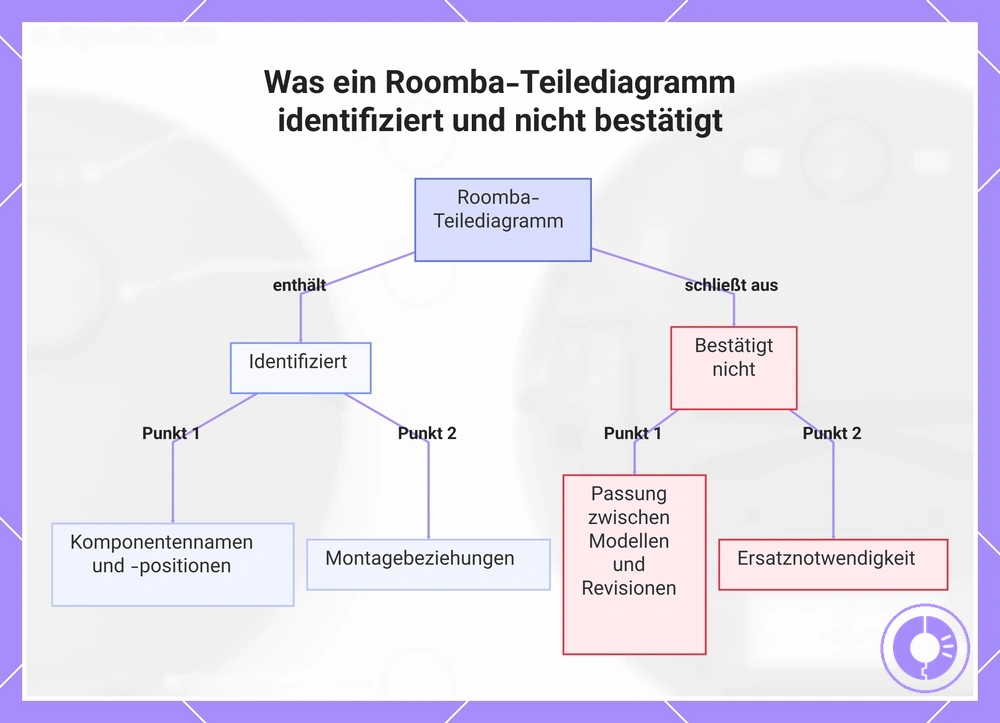

Dieses Diagramm zeigt, was ein Roomba-Teilediagramm zu identifizieren hilft und was es nicht bestätigt.

Gängige Roomba-Diagrammformate: Draufsicht, Unteransicht und Explosionszeichnungen

Das Diagrammformat bestimmt, was Sie an einem Roomba am schnellsten und zuverlässigsten identifizieren können. Diese drei Formate – Draufsicht, Unteransicht und Explosionszeichnung – erfüllen jeweils einen anderen Zweck beim Lesen eines Roomba-Teile-Diagramms.

Ein Teile-Diagrammformat definiert die Betrachtungsperspektive und den Detaillierungsgrad, der zur Darstellung der Komponenten verwendet wird. Die Tabelle ordnet die Highlights jedes Formats, die beste Verwendung zur Identifizierung und einen häufigen Lesefehler, den es zu vermeiden gilt.

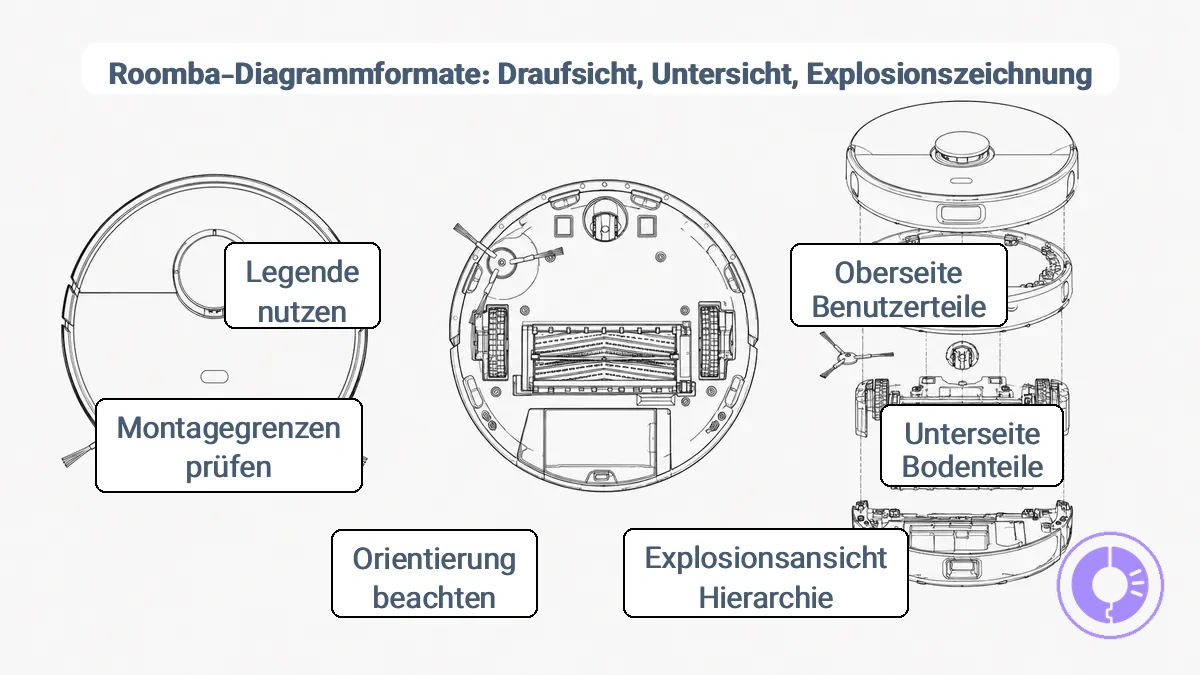

Das Bild zeigt Draufsicht, Unteransicht und Explosionszeichnung, damit Sie das Format an Ihr Ziel anpassen können.

Format	Highlights	Beste Verwendung zur Identifizierung	Häufiger Lesefehler
Draufsicht	Abdeckung, Behälter, Frontplatte, Sensoren, Griff, Filterzugang	Benutzerzugängliche Komponenten und Zugangspunkte	Vorne-hinten-Ausrichtung, wenn Markierungen fehlen
Unteransicht	Reinigungskopf, Antriebsräder, Stützrad, Sensoren, Batteriefach	Bodenkontaktteile und Antriebssystem	Sensorpositionen, wenn die Beschriftungen nicht zur Ausrichtung passen
Explosionszeichnung	Beschriftungslinien, Baugruppengrenzen, Beziehungen der Einzelteile	Interne Teilehierarchie und Montagereihenfolge	Verwechslung von geschichteten Teilen, wenn Baugruppengrenzen nicht hervorgehoben sind

Häufige Lesefehler, auf die Sie achten sollten:

• Falsche Ausrichtung: Das Drehen des Diagramms ohne Überprüfung der Ausrichtungsmarkierungen kann links/rechts oder vorne/hinten vertauschen, was zu einer falschen Teileidentifizierung führt.
• Verwechslung von Baugruppen: Teile, die ähnlich aussehen, aber zu unterschiedlichen Unterbaugruppen gehören, können vertauscht werden, wenn die Baugruppengrenzen im Diagramm nicht klar sind.
• Legende überspringen: Das Ignorieren der Beschriftungslegende führt oft zu Fehlidentifikationen von Befestigungstypen, Teilenummern oder Referenzsymbolen.

Das Erkennen dieser Risiken hilft zu verdeutlichen, was jedes Diagrammformat über bestimmte Komponentengruppen zeigt.

Beschriftungen in der Draufsicht für Bedienelemente, Deckelteile und Staubbehälter-Zugangspunkte

Beschriftungen in der Draufsicht auf der Abdeckung zeigen typischerweise die Tasten-/Steuerungsgruppe und den Staubbehälter-Entriegelungspunkt. Sie können jedes anhand seiner Position auf der äußeren Abdeckung identifizieren, ohne den Roboter zu öffnen.

Unteransicht: Reinigungskopfmodule, Räder und Sensoren

Die Unteransicht ermöglicht das Lokalisieren und Unterscheiden des Reinigungskopfmoduls, der Radmodule und der Sensorfenster, ohne den Roboter zu zerlegen. Das Reinigungskopfmodul nimmt den mittleren Bereich mit einer deutlichen Gehäusekontur ein, die sich seitlich erstreckt. Die Radmodule sitzen zu beiden Seiten des Reinigungskopfs, jedes in einem eigenen Gehäuse mit sichtbaren Radausschnitten. Die Cliff-Sensor-Fenster erscheinen entlang der Vorderkante und in der Nähe der Radgehäuse als kleine rechteckige oder runde Öffnungen. Die Zonenscan-Methode – vorne für Sensoren, Mitte für den Reinigungskopf und hinten für Radmodule – hilft oft dabei, jede Komponente ihrer Beschriftung zuzuordnen.

Explosionszeichnungen, Teilenummern und wie Baugruppen in Einzelteile zerlegt werden

Eine Explosionszeichnung trennt eine Baugruppe in ihre Komponenten, während die räumliche Anordnung erhalten bleibt.

Diese Hinweise helfen, Beschriftungslinien, Mengenangaben und Baugruppengrenzen zu interpretieren.

• Beschriftungslinien verbinden eine Teilenummer oder Bezeichnung mit ihrer spezifischen Komponente und verdeutlichen, welche Kennung zu welchem Teil gehört.
• Mengenangaben (oft eine Zahl in Klammern) geben an, wie viele Exemplare eines bestimmten Teils in der Baugruppe verwendet werden. Dies kann helfen, Unter- oder Überbestellungen zu vermeiden, wenn dasselbe Teil an mehreren Stellen vorkommt.
• Baugruppengrenzen (Klammern, gestrichelte Linien oder gruppierte Anordnungen) zeigen, welche Teile zu einer Unterbaugruppe gehören, und erleichtern so die Unterscheidung, was als Einheit zusammengebaut wird versus einzeln.

Ein typisches Risiko: Eine Beschriftungslinie, die auf eine Baugruppe statt auf ein Einzelteil zeigt, kann Ihre Suche fehlleiten, sodass Sie eine gesamte übergeordnete Einheit bestellen, anstatt der einzelnen benötigten Komponente. Teilenummern in solchen Diagrammen können je nach Serie oder Quelle variieren, daher überprüfen Sie die Bezeichnung anhand der spezifischen Konfiguration Ihres Geräts.

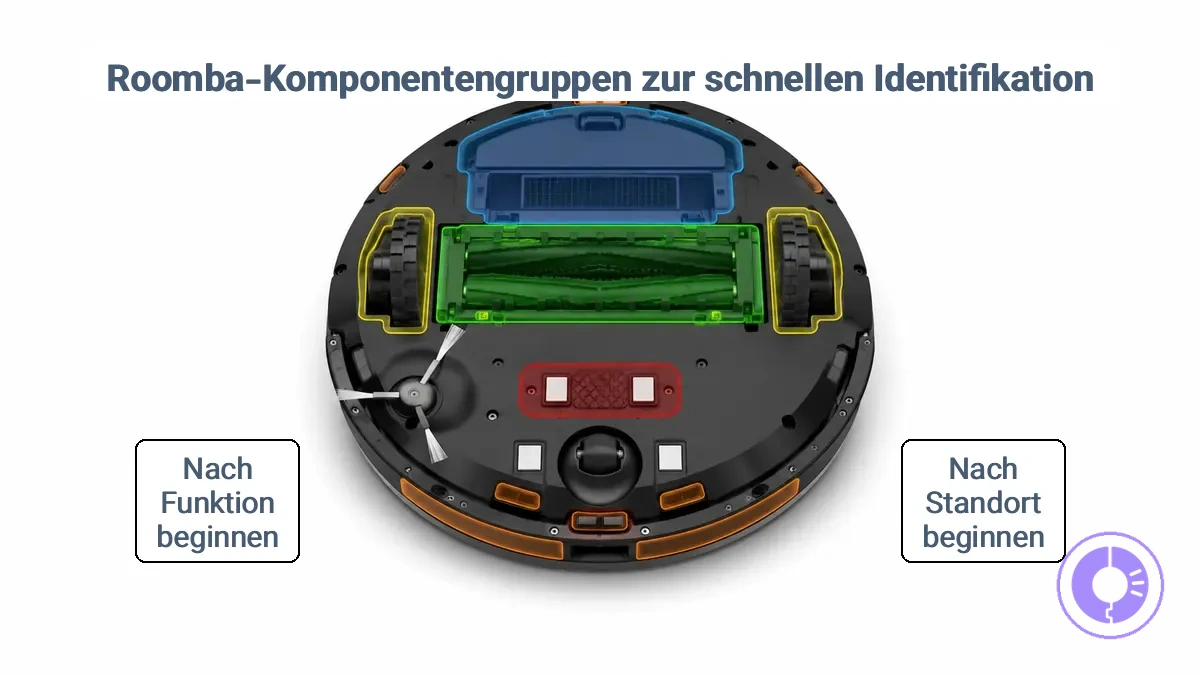

Roomba-Bauteilgruppen für die schnelle Identifizierung in einer Teileübersicht

Die Gruppierung von Komponenten nach Funktionsbereich hilft Ihnen, Teile in einer Identifikationstabelle schneller zu finden. Die Tabelle gruppiert jede Zone nach Ort und Funktion. Beginnen Sie mit der Suche nach der entsprechenden Gruppe, anstatt alle Teilenamen zu durchsuchen.

Jede Zone ist typischen Positionen und gängigen Bezeichnungen aus Identifikationstabellen zugeordnet.

Bauteilgruppe	Erscheinungsort	Gängige Bezeichnungen
Luftstrom/Behälter	Unter der Staubbehälterabdeckung oder nahe der Rückseite des Roboters	Behälter, Filter, Lüftung
Reinigungskopf	Unter dem Roboter, zwischen den Rädern	Reinigungskopf, Bürstenmodul, Extractor
Mobilität	Linkes und rechtes Radmodul, vorderes Stützrad	Radmodul, Stützrad, Antriebsrad
Stromversorgung/Ladung	Ladekontakte unten, Batteriefach	Batterie, Ladekontakte, Anschluss
Sensoren	Vordere Stoßstange, untere Abgrundsensoren, Cliff-Sensoren	Sensor, Stoßstange, Infrarot

Beginnen Sie nach Ort oder Funktion:

• Nach Ort – betrachten Sie den Bereich des Roboters, in dem das Teil erscheint (oben, unten, vorne).
• Nach Funktion – identifizieren Sie, was das Teil tut (reinigen, bewegen, mit Strom versorgen, erfassen).

Ein häufiges Problem ist die Vermischung von Identifikationsgruppen mit dem Verständnis von Teilarten. Während Bauteilgruppen Ihnen helfen, Teile schnell zu lokalisieren, ist das Verständnis der Teilarten und ihre Aufgabe ein separater Schritt, der das Abgleichen von Form, Größe und Material beinhaltet.

Die Verringerung von Synonym-Verwirrung – zum Beispiel das Erkennen, dass „Behälter" und „Staubbehälter" dieselbe Zone bezeichnen – hält Ihre Suche effizient.

Staubbehälter-Luftstromteile: Filter, Filterrahmen, Dichtungen und Lüftungsöffnungen

Die am häufigsten im Bereich des Behälters gekennzeichneten Teile des Luftstrompfads sind der Filter, der Filterrahmen, Dichtungen und Lüftungsöffnungen. Gängige Bezeichnungsvarianten sind:

• Filter: befindet sich im Behälterinneren; oft als „Staubbehälterfilter" oder „Behälterfilter" bezeichnet.
• Filterrahmen: hält den Filter an Ort und Stelle; kann als „Filterhalterung", „Rahmen" oder „Luftfilterhalterahmen" erscheinen.
• Dichtungen: Abdichtungen zwischen Rahmen und Behälter; meist als „Gummidichtung", „Dichtung" oder „Dichtungselement" bezeichnet.
• Lüftungsöffnungen: Öffnungen, durch die Luft austreten kann; meist als „Lüftungsöffnung", „Abluftöffnung" oder „Entlüftung" bezeichnet.

Die Schlitzform und -größe des Filterrahmens helfen, die korrekte Bezeichnung zu identifizieren.

Reinigungskopfmodule: Walzen, Bürstenmodulteile, Seitenbürste und Abdeckungen

Reinigungskopfmodul-Bezeichnungen werden oft als Baugruppenbezeichnungen oder Einzelteilbezeichnungen gruppiert, um Fehlsuchen zu vermeiden.

Baugruppenbezeichnungen wie 'Reinigungskopfmodul' oder 'Kopfmodul-Baugruppe' beziehen sich auf die vollständige Einheit, die Walze/Bürste, Seitenbürste und Abdeckung umfasst. Einzelteilbezeichnungen wie 'Walzenbürste', 'Seitenbürste' oder 'Abdeckung' benennen jedes Teil einzeln. Minimale Unterscheidungsmerkmale wie Abdeckungskontur, Walzenplatzierung und Montagepunktausrichtung verdeutlichen den Unterschied zwischen einem Modulnamen (vollständige Baugruppe) und einem einzelnen Teilnamen (Einzelkomponente).

Mobilitätsbaugruppen: linkes und rechtes Radmodul, Stützrad und Traktionsteile

Mobilitätsdiagramme für Roller und Elektrorollstühle führen oft zu falschen Teilen, wenn die Links/Rechts-Ausrichtung ignoriert wird. Das Radmodul auf jeder Seite mag symmetrisch erscheinen, unterscheidet sich aber oft in der Position der Montagelaschen, der Steckerausrichtung oder der Kabelführung; überprüfen Sie daher die Kennzeichnung an der originalen Baugruppe. Die Stützrad-Platzierung ist spezifisch: Vordere Stützräder schwenken typischerweise frei, hintere Antriebsräder bleiben fest, und ihre Ausrichtung im Diagramm sollte mit der physischen Einheit übereinstimmen. Traktionsprofilmuster dienen als visueller Hinweis, um links von rechts zu unterscheiden, wenn Markierungen verblasst oder nicht vorhanden sind. Bestätigen Sie die Links/Rechts-Platzierung am tatsächlichen Chassis, bevor Sie nach einem Ersatzmodul suchen.

Stromversorgungs- und Ladeteile: Batterieplatzierung, Kontakte und Steckerausrichtung

Strombezogene Kennzeichnungen wie '+'- und '-'-Markierungen sowie optische Prüfungen der Batterieplatzierung, Ladekontakte und Steckerausrichtung helfen, die korrekte Identifizierung zu bestätigen.

Die Überprüfung dieser Attribute verbessert die Identifizierungssicherheit, ohne eine Passkompatibilität zu implizieren. Ein Risiko der Nichtübereinstimmung entsteht, wenn ein Steckerattribut eines Akkupacks – wie die Pin-Anordnung oder die Laschenform – nicht der erwarteten Ausrichtung entspricht. Steckerausrichtung und Kontaktanordnung können je nach Modell variieren; überprüfen Sie daher jedes Attribut, bevor Sie von einer Übereinstimmung ausgehen.

Sensor- und Navigationsbezeichnungen: Stoßstangen, Cliff-Sensoren und zugehörige Gehäuse

Sensorbezeichnungen sind Kennzeichnungen auf den physischen Gehäusen, die Sensoren und zugehörige Teile wie Stoßstangen und Cliff-Sensoren eines Staubsaugerroboters enthalten.

Diese Bezeichnungen befinden sich typischerweise an der Vorderkante nahe der Stoßstangenbaugruppe und nahe den Unterbodenfenstern, die die Cliff-Sensor-Einheiten aufnehmen. Eine Bezeichnung nahe dem Unterbodenfenster markiert oft die Position jedes Cliff-Sensors und hilft so, das korrekte Sensorgehäuse für den Austausch zu identifizieren. Die genaue Anordnung dieser Sensorgehäuse und Bezeichnungen kann je nach Serie variieren, daher wird empfohlen, die Position der Bezeichnung und die Gehäuseform am jeweiligen Modell zu überprüfen.

Benennungs- und Beschriftungskonventionen für Teile, die über Roomba-Serien hinweg wiederkehren

Benennungsmuster für Roomba-Teile wiederholen sich über Serien hinweg, aber dieselbe Bezeichnung garantiert nicht die gleiche physische Passform. Die korrekte Interpretation von Bezeichnungen – nicht die Annahme von Kompatibilität – ist das Ziel bei der Verwendung eines Teile-Diagramms.

Eine Benennungskonvention ist das System, das zur Identifizierung eines Teils nach Modul-, Baugruppen- oder Einzelteilbezeichnung verwendet wird. Gängige Synonymgruppen und Suchbegriffe helfen, das richtige Teil in einem Diagramm zu finden. Diese Beispiele ordnen Begriffsvarianten bestimmten Bedeutungen und dem zu, was zu überprüfen ist:

• Filtermodul – in der Regel die vollständige Filterbaugruppe inklusive Rahmen – Serienkompatibilität anhand des Modellnummer-Präfix prüfen.
• Bürstenbaugruppe – in der Regel die komplette Walzeneinheit mit Endkappen – Klammerform und -länge am Diagramm überprüfen.
• Seitenbürste – typischerweise ein Einzelteil, das am Bürstenmotor befestigt wird – Borstenanzahl und Befestigungsart bestätigen.
• Sensoranordnung – oft ein Modul, das mehrere Sensoren umfasst – Anzahl der Steckerstifte und Gehäuseform prüfen.
• Staubbehälter – Baugruppe, die je nach Kapazität und Verschlussdesign variiert – Behälterhöhe und Entriegelungsmechanismus abgleichen.
• Ladekontakte – Einzelteil am Roboter oder an der Ladestation – Kontaktabstand und Federdruck prüfen.
• Gleicher Name, andere Form – ‚Bürstenbaugruppe‘ kann sich bei einer Serie im Walzenmaterial und -durchmesser von derselben Bezeichnung bei einer anderen Serie unterscheiden.
• Anderer Name, gleiche Position – ‚Seitenbürste‘ kann in einem Diagramm als ‚Kantenbesen‘ bezeichnet werden, beide befinden sich jedoch am selben Befestigungspunkt.

Verwenden Sie den Diagrammkontext – nicht nur die Bezeichnung – um die richtige Teilebezeichnung zu wählen.

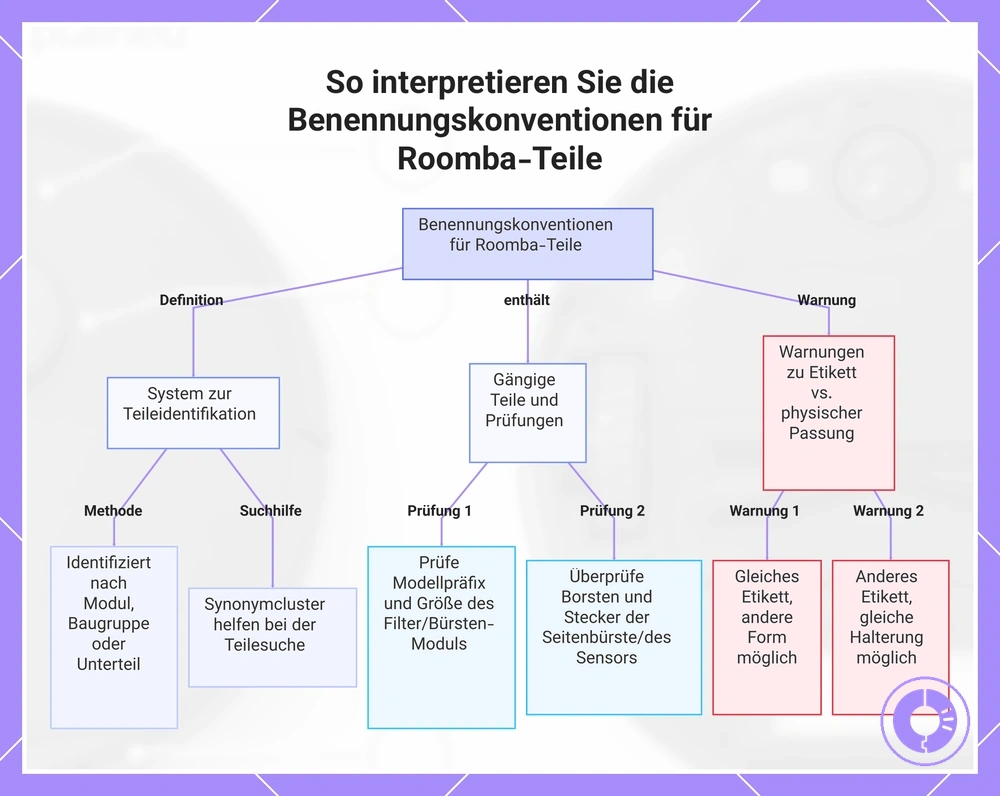

Diese Grafik zeigt, wie die Benennungskonventionen für Roomba-Teile funktionieren, was bei gängigen Teilen zu überprüfen ist und Warnungen zu Etikettenabweichungen.

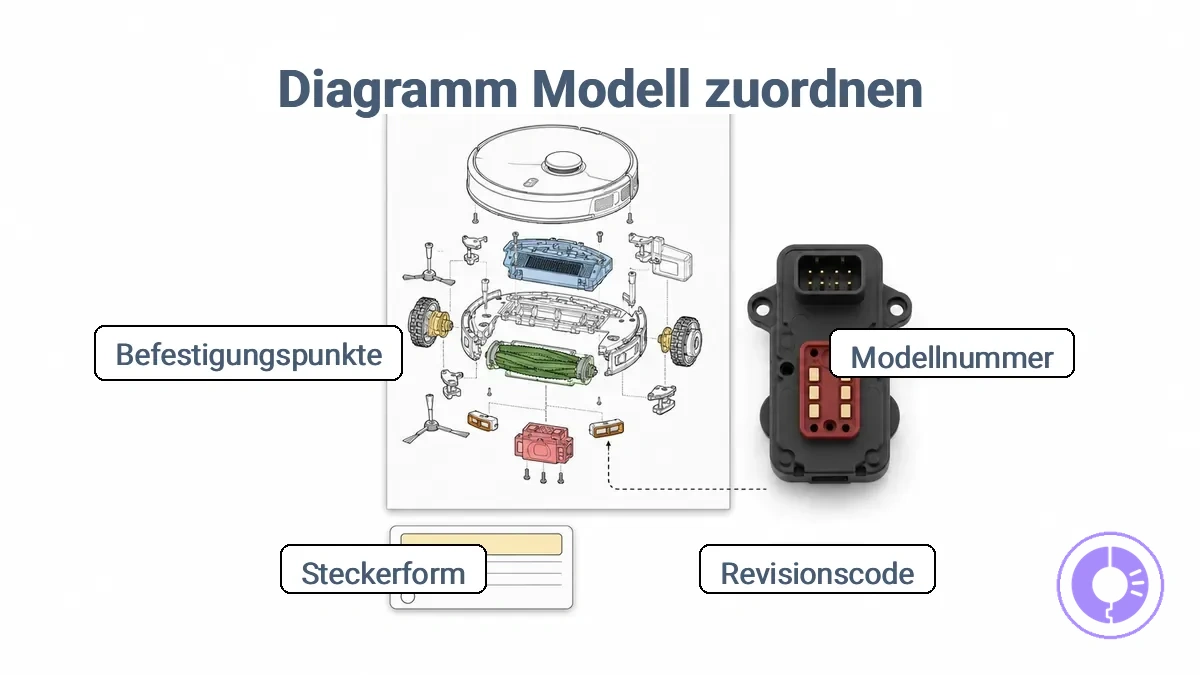

Abgleich des Diagramms mit Ihrem Roomba-Modell und Ihrer Revision vor der Bestellung von Teilen

Ein Teile-Diagramm muss vor der Bestellung mit Ihrem Roomba-Modell, Ihrer Serie und Ihrer Revision übereinstimmen, da ein Diagramm, das für die Modellfamilie korrekt erscheint, möglicherweise nicht dem internen Aufbau oder der Steckeranordnung Ihres Geräts entspricht. Der Abgleich des Diagramms mit Ihrem Roomba-Modell und Ihrer Revision verhindert Beinahe-Fehlbestellungen. Das unten stehende beschriftete Beispiel zeigt, wo Modellkennungen und wichtige Form-/Steckerhinweise normalerweise erscheinen. Ohne Überprüfung dieser Details birgt die Bestellung allein anhand eines Diagramms ein Passrisiko; überprüfen Sie dies vor der Bestellung.

Häufige Bestellfehler treten auf, wenn die visuelle Kontur eines Teils zur falschen Serie oder einer älteren Revision ohne dieselbe Schnittstelle passt. Die folgenden Mindestprüfungen verhindern Beinahe-Treffer.

• Modellnummer und Serienkennung auf dem Produktetikett lokalisieren – verhindert die Bestellung von Teilen, die für eine andere Generation ausgelegt sind.
• Den Revisionscode notieren, der oft nahe des Etiketts oder auf der Platine aufgedruckt ist – verhindert Fehlpaarungen, wenn dieselbe Modellserie aktualisierte Stecker verwendet.
• Die Steckerform und Pin-Anordnung des benötigten Teils prüfen – verhindert die Bestellung einer optischen Übereinstimmung ohne die korrekte Schnittstelle.
• Die physische Kontur und die Montagepunkte mit dem Diagramm vergleichen – verhindert die Bestellung eines Teils, das nicht richtig sitzt.
• Auf Ausrichtungshinweise wie Links/Rechts-Markierungen der Räder achten – verhindert den Einbau eines gespiegelten Teils, das mit dem Chassis kollidiert.

Ein Filter oder Bürstenmodul, das über zwei Serien hinweg identisch aussieht, kann beispielsweise eine andere Rastnasenform oder einen anderen Steckerabstand verwenden. Revisionen innerhalb derselben Modellreihe können diese Details ändern, ohne das äußere Erscheinungsbild zu verändern. Dieses Beinahe-Treffer-Szenario führt oft zu Fehlbestellungen, wenn nur das allgemeine Diagramm verwendet wird. Für eine vollständige Passgenauigkeitsprüfung über alle Teilarten hinweg Kompatibilität vor der Bestellung prüfen.

Ein Diagramm nutzen, um das richtige Ersatzteil anhand ortsbasierter Hinweise zu identifizieren

Beginnen Sie damit, die physische Position und Befestigungshinweise des Teils im Diagramm zu identifizieren, bevor Sie versuchen, seinen Namen zu bestimmen. Der ortsbasierte Ansatz verwendet Montagepunkte und benachbarte Teile, um die Suche einzugrenzen. Raten Sie nicht zuerst den Namen – lassen Sie sich vom Layout des Diagramms leiten.

Die ortsbasierte Identifizierung nutzt Montagepunkte, angrenzende Komponenten und sichtbare Befestigungsmuster, um die Diagrammbeschriftung zu finden, die auf Ihr Teil verweist.

Verwenden Sie diese reinen Identifizierungsschritte, um das Teil anhand ortsbasierter Hinweise dem Diagramm zuzuordnen:

1. Notieren Sie den allgemeinen Bereich, in dem das Teil sitzt – achten Sie auf umgebende Komponenten, die im selben Diagrammabschnitt erscheinen.
2. Überprüfen Sie die Montagepunkte des Teils: wie viele Löcher, deren Abstand und ob sie mit den Befestigungsbeschriftungen des Diagramms übereinstimmen.
3. Identifizieren Sie alle benachbarten Teile, die direkt verbunden sind – Kabel, Schläuche oder mechanische Verbindungen – und finden Sie diese zuerst im Diagramm.
4. Verfolgen Sie die Beschriftungslinie vom Teil zu seiner Bezeichnung; überprüfen Sie, ob die Bezeichnung mit den beobachteten Markierungen (Teilemodellnummern, Markensymbole oder Nennwerte) übereinstimmt.
5. Vergleichen Sie das Befestigungsmuster – Flanschform, Schraubenausrichtung oder Steckertyp – mit dem, was das Diagramm zeigt.
6. Bestätigen Sie den Kandidatennamen des Teils, indem Sie die Beschriftungsnummer mit der Legende oder Teileliste des Diagramms abgleichen.

Überprüfen Sie bei jedem Kandidaten die beobachtete Position, den Befestigungs- oder Nachbarhinweis, die Diagrammbeschriftung und die Bezeichnung, bevor Sie das Teil bestätigen. Sobald das Kandidatenteil identifiziert ist, finden Sie die allgemeine Schritte zum Teilewechsel zur Durchführung.

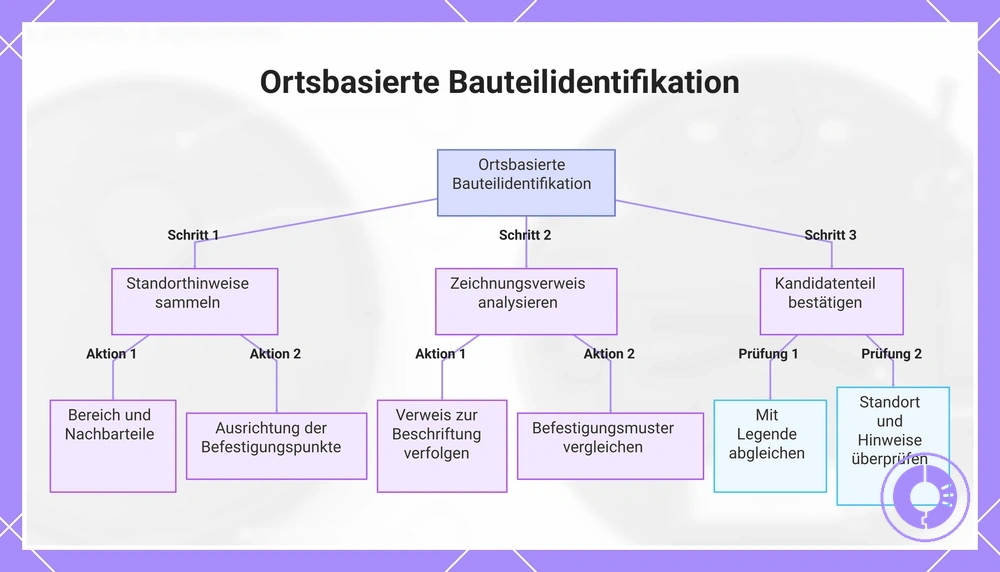

Dieses Diagramm zeigt den dreistufigen Prozess zur Identifizierung eines Ersatzteils mithilfe von Standorthinweisen aus einer Zeichnung, bevor Namen abgeglichen werden.

Identifizierung anhand von Montagepunkten, Abdeckungen und benachbarten Teilen vor der Namenssuche

Beobachten Sie die Montagepunkte, dann die Abdeckung, dann die angrenzenden Teile, um sie der Diagrammbezeichnung zuzuordnen.

1. Lokalisieren Sie alle Montagepunkte — Schrauben, Clips oder Schlitze, die das Teil an der Hauptbaugruppe befestigen. Vergleichen Sie deren Anzahl und Muster mit dem Diagramm, um die Möglichkeiten einzugrenzen.
2. Untersuchen Sie die Abdeckung: Handelt es sich um eine Schutzabdeckung, eine Zierblende oder ein Funktionsmodul? Abdeckungen haben normalerweise eine glatte Oberfläche und eine Clip-Befestigung, während Funktionsmodule üblicherweise Stecker oder bewegliche Teile enthalten. Ordnen Sie den Abdeckungstyp den im Diagramm gezeigten Bezeichnungen zu.
3. Identifizieren Sie angrenzende Teile — welche Komponenten befinden sich direkt neben dem zu prüfenden Teil? Wenn das Teil beispielsweise zwischen einem Rad und einem Sensor sitzt, hilft diese Positionsbeziehung, seinen Namen zu bestätigen. Vergleichen Sie die relative Position mit dem Layout des Diagramms.
4. Vorsicht: Verwechseln Sie eine Zierblende nicht mit einem Funktionsmodul. Eine Zierblende hat in der Regel keine elektrischen Anschlüsse oder beweglichen Teile und wird nur mit Clips oder leichten Schrauben befestigt. Wenn Sie unsicher sind, überprüfen Sie dies, indem Sie nach Verkabelung oder beweglichen Komponenten suchen, bevor Sie die Bezeichnung endgültig festlegen.

Wenn etwas davon nicht übereinstimmt, halten Sie inne und überprüfen Sie es erneut, bevor Sie fortfahren.

Links/Rechts-Ausrichtung und Baugruppen- vs. Einzelteilaustausch bestätigen

Fehlzuordnungen treten häufig auf, wenn ein linkes Teil gegen ein rechtes Teil ausgetauscht wird oder wenn ein Baugruppenmodul mit einem darin enthaltenen Einzelteil verwechselt wird. Diese Prüfungen bestätigen die Seite und die Granularitätsebene im Diagramm.

• Die Links/Rechts-Ausrichtung hängt vom Betrachtungswinkel ab: Ein von vorne gezeigtes Teil kann links und rechts im Vergleich zu einer Ansicht von hinten vertauschen.
• Achten Sie auf die Kennzeichnungen ‘LH’ (links) oder ‘RH’ (rechts); fehlt die Beschriftung, verfolgen Sie die Kabelführung oder die Montagelöcher, um auf die Seite zu schließen.
• Wenn dieselbe Teilenummer für beide Seiten erscheint, spielt die Ausrichtung möglicherweise keine Rolle, aber bestätigen Sie, dass das Diagramm keine gespiegelte Halterung oder einen asymmetrischen Clip zeigt.

• Ein Baugruppenmodul (z. B. ein Radmodul) enthält mehrere Einzelteile wie Motor, Getriebe und das Rad selbst – der Austausch des gesamten Moduls unterscheidet sich vom Tausch eines einzelnen Einzelteils.
• Einzelteilbeschriftungen in einer Explosionszeichnung zeigen normalerweise auf einzelne Komponenten; wenn die Beschriftungslinie das äußere Gehäuse berührt, bezieht sie sich wahrscheinlich auf die Baugruppe und nicht auf das innere Teil.
• Granularitätshinweise ergeben sich aus der Teilebeschreibung: Wörter wie ‘Baugruppe,’ ‘Modul’ oder ‘Einheit’ weisen auf ein übergeordnetes Teil hin, während ‘Zahnrad,’ ‘Riemen’ oder ‘Sensor’ auf ein Einzelteil hinweisen.

Bestätigen Sie sowohl die Seite als auch die Baugruppenebene, bevor Sie mit der Suche beginnen.

Form- und Steckerunterschiede nutzen, um Beinahe-Treffer über Serien hinweg zu vermeiden

Vermeiden Sie Beinahe-Treffer, indem Sie Form- und Steckerunterschiede vergleichen, anstatt sich nur auf die Namensähnlichkeit zu verlassen. Diese Schnittstellenmerkmale unterscheiden eine Komponente von einer anderen.

• Nasen: Falsch ausgerichtete Nasen können den korrekten Sitz verhindern → wahrscheinlich lose oder funktionsuntüchtige Montage.
• Schraubenpositionen: Unterschiedliche Schraubenlochpositionen können auf eine inkompatible Variante hinweisen → wahrscheinlich Montagefehler.
• Codierung: Die Steckercodierung sollte übereinstimmen, um falsches Einstecken zu vermeiden → mögliche Beschädigung.
• Kontur: Die Gesamtkontur und Steckerform können serienspezifische Unterschiede aufzeigen → wahrscheinlich falsche Teileauswahl.

Unterscheiden sich diese Merkmale, gehen Sie nicht von Passgenauigkeit aus.

Woher Diagrammbezeichnungen und Teilenummern stammen und wie sie auf Listings abgebildet werden

Diagrammbezeichnungen und Teilenummern in Teilediagrammen stammen in der Regel aus offiziellen Handbüchern, Explosionszeichnungen und Händlerdiagrammen. Sie stellen die Herstellerkennung für jede Komponente auf Baugruppenebene dar. Das jeweilige Nummerierungssystem variiert jedoch oft je nach Quelle, sodass Nummern zwischen einem gedruckten Handbuch und einem Diagramm eines Drittanbieters abweichen können.

In einer Explosionszeichnung verbindet eine Beschriftung eine Bezeichnung mit einer Teilenummer, um zu zeigen, welche Komponente zu einer bestimmten Baugruppe gehört. Die Bezeichnung ist normalerweise ein beschreibender Name, wie 'Bürstenmotor', während die Teilenummer die eindeutige Kennung für dieses Teil innerhalb der Produktlinie ist. Beachten Sie beim Lesen dieser Diagramme den Teilenamen, die Baugruppe, zu der es gehört, und alle Serienhinweise, die die Suche auf eine bestimmte Modellgeneration eingrenzen.

Beim Abbilden von Diagrammbezeichnungen und Teilenummern auf Listings kann ein Listing eine eigene interne Codierung anstelle der ursprünglichen Teilenummer verwenden. In solchen Fällen konvertieren Sie eine Diagrammbeschriftung mit dieser einfachen Zuordnungsregel in eine gezielte Suchphrase:

• Beschriftung zeigt 'Motorbaugruppe - Teil #12345' → suchen als 'Bürstenmotor-Baugruppe Serie-500'
• Beschriftung zeigt 'Filterabdeckung - Teil #67890' → suchen als 'Filterabdeckung Roomba Serie-800'
• Beschriftung zeigt 'Radmodul - Teil #11111' → suchen als 'Radmodul-Baugruppe Serie-600'
• Beschriftung zeigt 'Seitenbürste - Teil #22222' → suchen als 'Seitenbürsten-Baugruppe Serie-700'

Beachten Sie, dass eine Baugruppennummer im Diagramm nicht immer der benötigten Einzelteilnummer entspricht; überprüfen Sie jede Beschriftung im Diagrammkontext, bevor Sie Ihre Suchphrase endgültig festlegen.

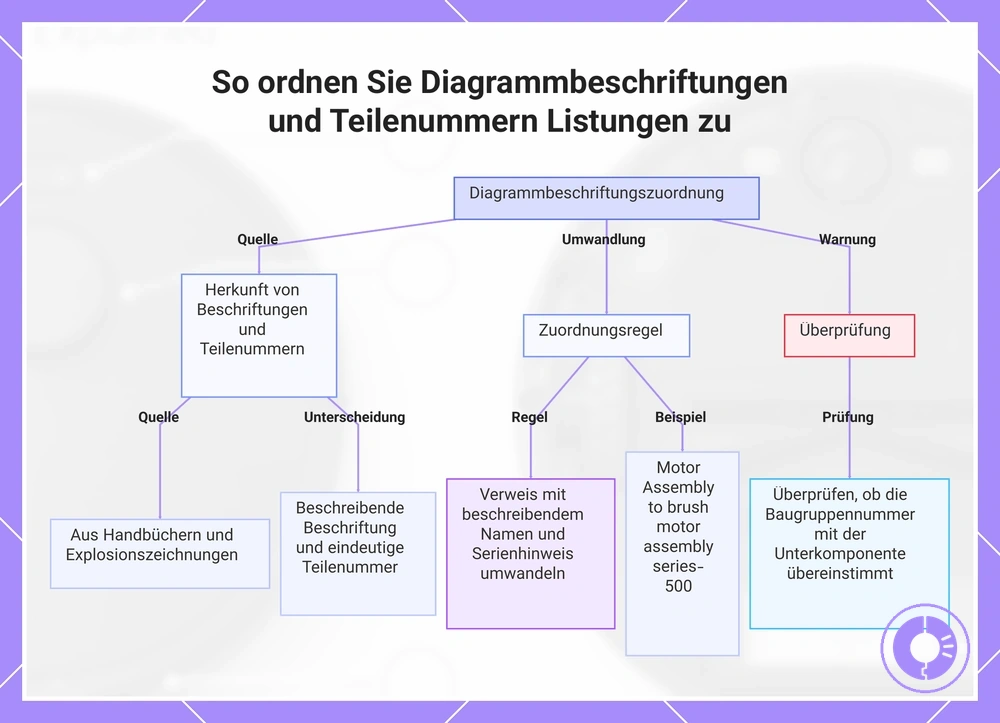

Dieses Diagramm erklärt die Herkunft von Diagrammbeschriftungen und Teilenummern, die Zuordnungsregel zum Umwandeln von Verweisen in Suchbegriffe und den Überprüfungsschritt zur korrekten Teileidentifikation.

Häufige Fehler beim Lesen von Diagrammen, die zu Falschbestellungen führen

Falschbestellungen sind oft die Folge eines falsch gelesenen Teilediagramms oder einer nicht übereinstimmenden Modellnummer und nicht eines einfachen Einkaufsfehlers. Eine kurze Checkliste typischer Lesefehler kann wiederholte Bestellfehler verhindern, indem sie vor dem Kauf erkannt werden. Die meisten Fehler lassen sich mit diesen Prüfungen vermeiden.

Die folgende Checkliste listet häufige Fehler beim Lesen von Diagrammen auf, wozu sie führen und wie man sie vermeidet.

• Falsche Ansichtsausrichtung – Das Betrachten eines Diagramms aus dem falschen Winkel kann dazu führen, dass Sie die Seite, zu der ein Teil gehört, falsch lesen, was oft zur Bestellung eines Teils für die gegenüberliegende Seite führt. Vermeiden Sie dies, indem Sie die Blickrichtung (oben, unten, links, rechts) bestätigen, bevor Sie die Beschriftungen heranziehen.
• Verwechslung von Baugruppe und Einzelteil – Die Verwechslung einer Baugruppenbeschriftung mit einem einzelnen Einzelteil kann dazu führen, dass eine größere Einheit bestellt wird, wenn nur eine kleine Komponente benötigt wird. Vermeiden Sie dies, indem Sie die Hierarchie der Teilenummer prüfen; Einzelteile haben in der Regel eine tiefere Nummerierungsebene.
• Links/Rechts-Vertauschung – Spiegelbildliche Teile werden häufig vertauscht, wenn das Diagramm die Ausrichtung nicht klar angibt, was dazu führt, dass das Teil für die falsche Seite eintrifft. Vermeiden Sie dies, indem Sie die Links/Rechts-Kennzeichnung an Ihrem Gerät überprüfen.
• Revisionskonflikt – Die Verwendung eines Diagramms aus einer älteren Revision kann zur Bestellung von Teilen führen, die nicht mehr zum aktuellen Modell passen. Dieses Risiko steigt, wenn mehrere Baujahre ähnliche Diagramme teilen. Vermeiden Sie dies, indem Sie die Diagramm-Revision oder das Baujahr mit Ihrem spezifischen Gerät abgleichen.
• Namensähnlichkeitsfalle – Teile mit ähnlichen Namen, aber unterschiedlichen Funktionen können beim Überfliegen einer Stückliste verwechselt werden, was zur Beschaffung der falschen Komponente führt. Vermeiden Sie dies, indem Sie Teilenummer und -beschreibung mit der visuellen Beschriftung im Diagramm abgleichen.

Wenn das Symptom und nicht das Diagramm die Austauschentscheidung bestimmt, finden Sie unter was wechseln, wenn die Reinigungsleistung nachlässt weitere Informationen. Wenn Fehlercodes helfen, einzugrenzen, welche gekennzeichneten Teile relevant sind, siehe Fehlercodes und wahrscheinliche Ersatzteile. Wenn zwei Hinweise widersprüchlich sind, überprüfen Sie Modell oder Revision erneut, bevor Sie bestellen.

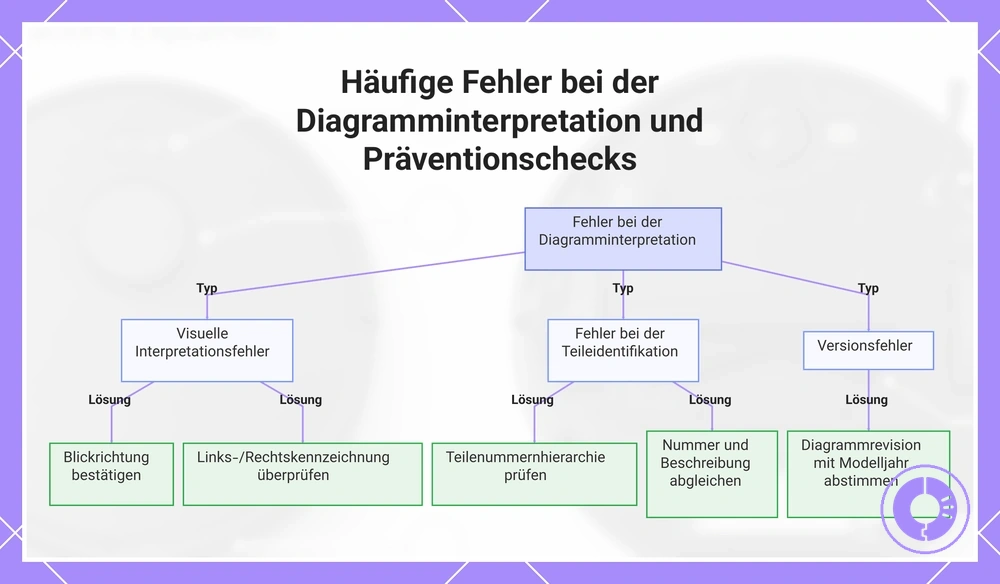

Dieses Diagramm zeigt die Hauptkategorien von Fehlern beim Lesen von Diagrammen und die wichtigsten vorbeugenden Maßnahmen, um Fehlbestellungen von Teilen zu vermeiden.
