مخطط قطع غيار Roomba: أسماء المكونات ومواقعها

مخطط قطع غيار Roomba يسمي المكونات حسب موقعها الفعلي على الروبوت، مما يوفر مرجعًا لتحديد القطعة التي تحتاجها. هذه الخطوة منفصلة عن تأكيد أن قطعة غيار معينة تتوافق مع طراز أو سلسلة معينة – المخططات تحدد، لا تؤكد التوافق. حتى مع الأسماء والمواقع الصحيحة، قد لا يزال التحقق من إصدار وحدتك ضروريًا.

بدون عرض قائم على الموقع، يمكن أن تؤدي غموض التسمية بين المجموعات والأجزاء الفرعية إلى طلب القطعة الخطأ. يساعد مخطط القطع من خلال إظهار مكان كل مكون داخل الروبوت، مما يقلل من الارتباك وخطر طلب مجموعة في حين أن هناك حاجة فقط إلى جزء فرعي — على سبيل المثال، وحدة رأس التنظيف مقابل مجموعة الفرشاة الداخلية الخاصة بها. يمكن أن تساعد مطابقة التسمية مع موقع فعلي، مثل وحدة العجلة اليمنى مقابل وحدة العجلة اليسرى، في الحد من الأخطاء الناتجة عن الأوصاف اللفظية وحدها.

تنظم هذه الصفحة معلومات التعريف حسب تنسيق المخطط ومجموعات المكونات، بدلاً من سرد كل طراز أو منتج. تشرح الأقسام التالية كيفية استخدام مجموعات المكونات وتنسيقات المخططات هذه للتعريف.

ما يساعدك مخطط قطع غيار Roomba في تحديده وما لا يؤكده

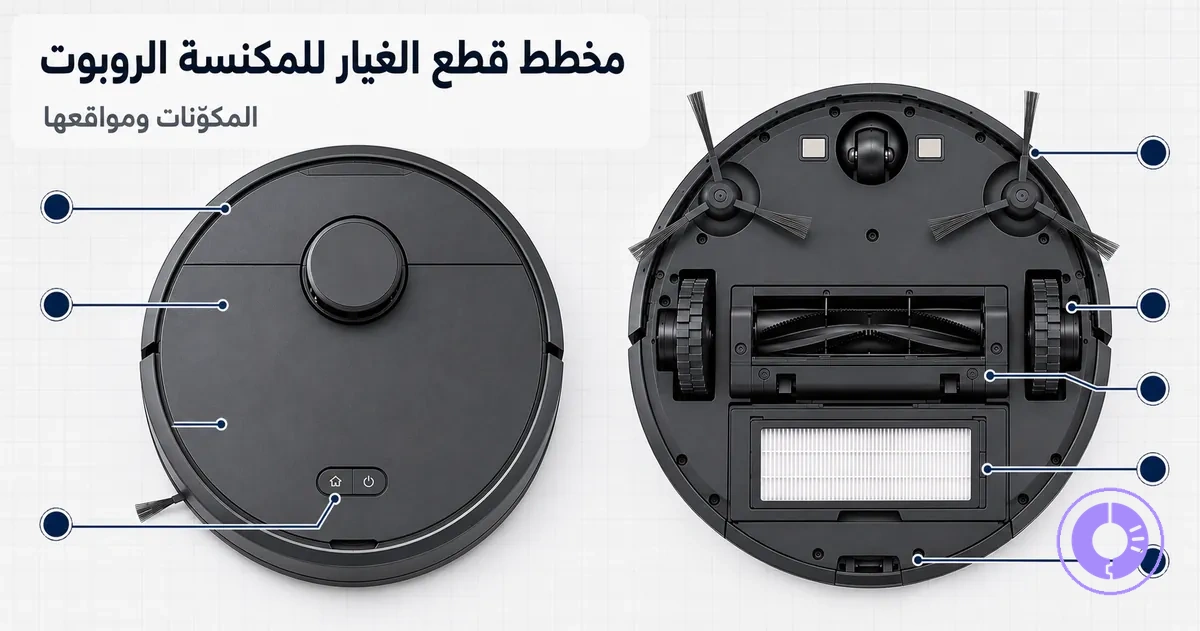

يحدد مخطط قطع غيار Roomba أسماء المكونات المرئية في هيكل الروبوت ومواقعها وتجميعها، لكنه لا يؤكد التوافق عبر الطرازات أو الإصدارات المختلفة.

عند تحديد موقع فرشاة أو مرشح معين، تقلل تسميات المخطط التوضيحية من الغموض. على سبيل المثال، تظهر الفرش المطاطية المزدوجة متعددة الأسطح في المنظر السفلي مع تسمية واضحة تؤكد شكلها وموقع تركيبها.

في المقابل، قد يكون للفرشاة نفسها إصدار مختلف لطراز أحدث، مما يعني أن المخطط وحده لا يمكنه تأكيد التوافق. تحدد سلسلة EAV هذه الحدود: قطعة ← إشاراتها المرئية وموقعها ← تسمية المخطط ← تحديد واضح، مقابل قطعة ← قيود الطراز أو الإصدار ← عدم تأكيد التوافق. للتحقق مما إذا كان مكون معين يعمل مع طراز Roomba الخاص بك وإصداره، يلزم إجراء مرجعية متقاطعة إضافية، مثل زيارة صفحة قطع غيار Roomba الرئيسية.

• يحدد
  • أسماء المكونات والتسميات المرجعية لكل جزء مرئي.
  • المواقع الدقيقة، مثل موضع الفرش المزدوجة أسفل الروبوت أو المرشح داخل حاوية الغبار.
  • علاقات التجميع، على سبيل المثال كيفية توصيل وحدة الفرشاة بالقاعدة.
• لا يؤكد
  • التوافق عبر أرقام طرازات Roomba المختلفة أو إصدارات الأجهزة؛ يعتمد التوافق على تصميم الهيكل المحدد.
  • ضرورة الاستبدال؛ لا يشير المخطط إلى التآكل أو انخفاض الأداء أو العطل.

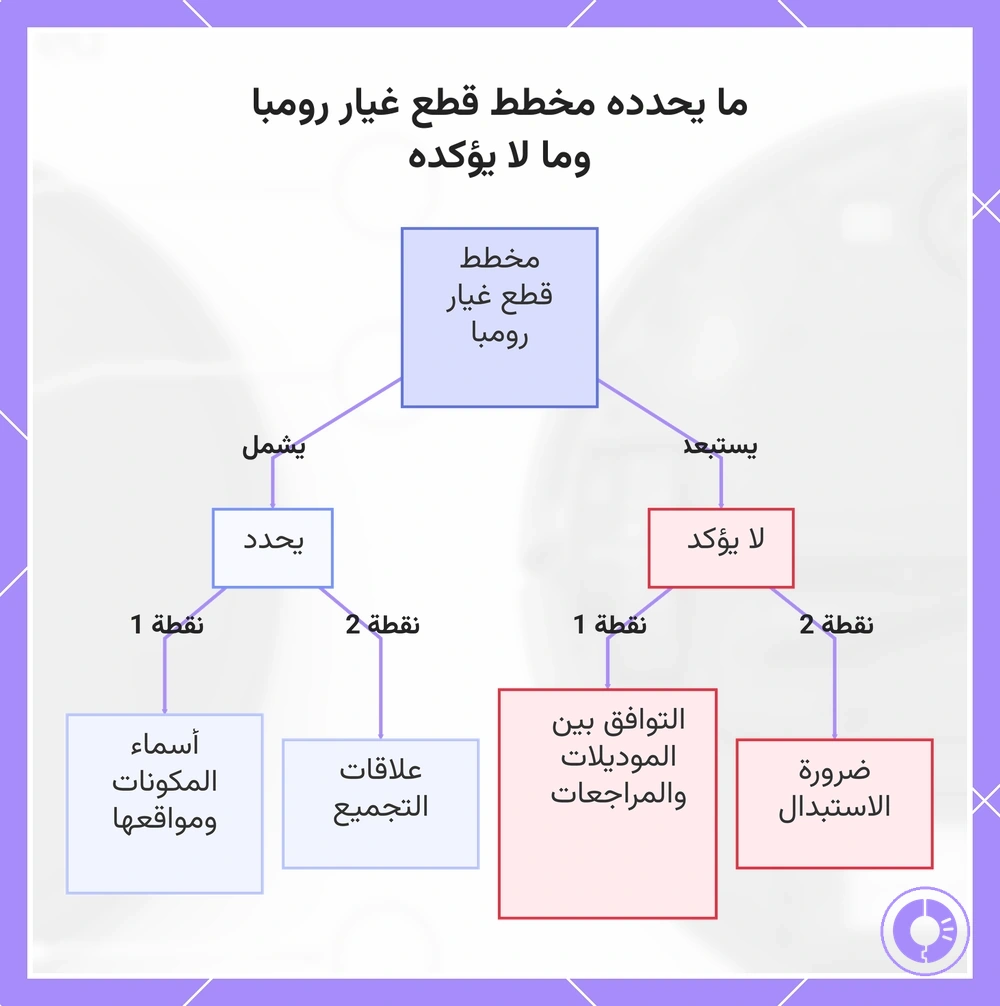

يوضح هذا الرسم البياني ما يساعد مخطط قطع غيار رومبا في تحديده وما لا يؤكده.

أشكال مخططات Roomba الشائعة: المنظر العلوي والمنظر السفلي والمنظور المفكك

يحدد تنسيق المخطط ما يمكنك تحديده بأسرع وأدق صورة على جهاز Roomba. تخدم هذه التنسيقات الثلاثة—المنظر العلوي والمنظر السفلي والمنظور المفكك—غرضًا مختلفًا عند قراءة مخطط قطع غيار Roomba.

يحدد تنسيق مخطط القطع زاوية العرض ومستوى التفاصيل المستخدمين لعرض المكونات. ينظم الجدول أبرز ما يظهره كل تنسيق وأفضل استخدام له للتحديد وخطأ شائع يجب تجنبه.

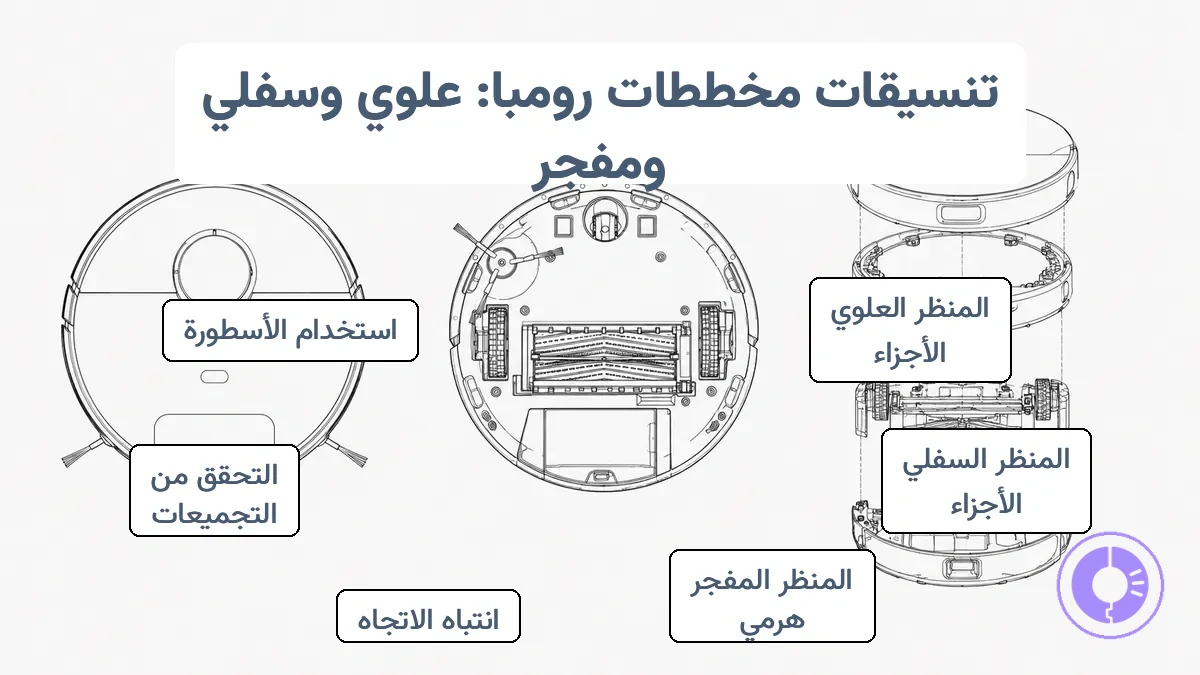

توضح الصورة المناظر العلوي والسفلي والمفكك لتتمكن من مطابقة التنسيق مع هدفك.

التنسيق	أبرز ما يظهره	الأفضل لتحديد	خطأ شائع تجنبه
المنظر العلوي	الغطاء، حاوية الغبار، اللوحة الأمامية، المستشعرات، المقبض، مدخل المرشح	المكونات المتاحة للمستخدم ونقاط الوصول	الاتجاه الأمامي-الخلفي إذا لم تكن علامات التوجيه موجودة
المنظر السفلي	رأس التنظيف، عجلات الدفع، العجلة الدوارة، المستشعرات، حجرة البطارية	الأجزاء الملامسة للأرض ونظام الدفع	مواقع المستشعرات إذا لم تكن التسميات محاذاة للاتجاه
المنظور المفكك	خطوط التسمية، حدود التجميع، علاقات الأجزاء الفرعية	تسلسل الأجزاء الداخلية وترتيب التجميع	الخلط بين الأجزاء المتداخلة عندما لا تكون حدود التجميع محددة بوضوح

أخطاء شائعة يجب مراقبتها:

• الاتجاه الخاطئ: تدوير المخطط دون التحقق من علامات التوجيه قد يقلب التسميات اليسرى/اليمنى أو الأمامية/الخلفية، مما يؤدي إلى تحديد غير صحيح للقطعة.
• الخلط بين التجميعات: قد يتم تبديل الأجزاء المتشابهة التي تنتمي إلى تجميعات فرعية مختلفة إذا لم تكن حدود التجميع واضحة في المخطط.
• تجاهل وسيلة الإيضاح: غالبًا ما يؤدي تجاهل وسيلة إيضاح التسميات إلى خطأ في تحديد أنواع المثبتات أو أرقام القطع أو رموز المرجع.

يساعد التعرف على هذه المخاطر في توضيح ما يكشفه كل تنسيق مخطط عن مجموعات مكونات محددة.

تسميات المنظر العلوي لأدوات التحكم وأجزاء الغطاء ونقاط الوصول إلى حاوية الغبار

تشير تسميات المنظر العلوي على الغطاء عادةً إلى مجموعة الأزرار/التحكم ونقطة تحرير حاوية الغبار. يمكنك تحديد كل منهما من خلال موضعه على الغطاء الخارجي دون فتح الروبوت.

التخطيط السفلي لوحدات رأس التنظيف والعجلات والمستشعرات

يتيح المنظر السفلي تحديد وتمييز وحدة رأس التنظيف ووحدات العجلات ونوافذ المستشعرات دون تفكيك الروبوت. تحتل وحدة رأس التنظيف المنطقة الوسطى بإطار هيكل خارجي مميز يمتد عرضيًا. تقع وحدات العجلات على جانبي رأس التنظيف، كل منها محاطة في هيكل منفصل مع فتحات عجلات مرئية. تظهر نوافذ مستشعرات العوائق على طول الحافة الأمامية وبالقرب من هياكل العجلات كفتحات صغيرة مستطيلة أو دائرية. غالبًا ما يساعد المسح المناطقي — الأمام للمستشعرات، والوسط لرأس التنظيف، والخلف لوحدات العجلات — في مطابقة كل مكون مع تسميته.

المناظر المفككة وأرقام القطع وكيفية تفكيك التجميعات إلى أجزاء فرعية

يفصل المنظور المفكك التجميع إلى مكوناته مع الحفاظ على الترتيب المكاني.

تساعد هذه المؤشرات في تفسير خطوط التسمية وعلامات الكمية وحدود التجميع.

• خطوط التسمية تربط رقم القطعة أو تسميتها بالمكون المحدد، موضحةً أي معرف يخص أي قطعة.
• علامات الكمية (غالبًا رقم بين قوسين) تشير إلى عدد النسخ المستخدمة من قطعة معينة في التجميع. يمكن أن يساعد ذلك في تجنب الطلب بأقل أو أكثر من الحاجة عند ظهور القطعة نفسها في مواقع متعددة.
• حدود التجميع (أقواس أو خطوط متقطعة أو تخطيطات مجمعة) تُظهر الأجزاء التي تنتمي إلى تجميع فرعي، مما يسهل التمييز بين ما يُشحن معًا كوحدة واحدة مقابل ما يُشحن بشكل منفصل.

خطر نموذجي: خط تسمية يشير إلى تجميع بدلاً من جزء فرعي قد يضلل بحثك، مما يجعلك تطلب وحدة كاملة من مستوى أعلى بدلاً من المكون الفردي الذي تحتاجه. قد تختلف أرقام القطع في هذه المخططات حسب السلسلة أو المصدر، لذا تحقق من التسمية مقابل التكوين المحدد لوحدتك.

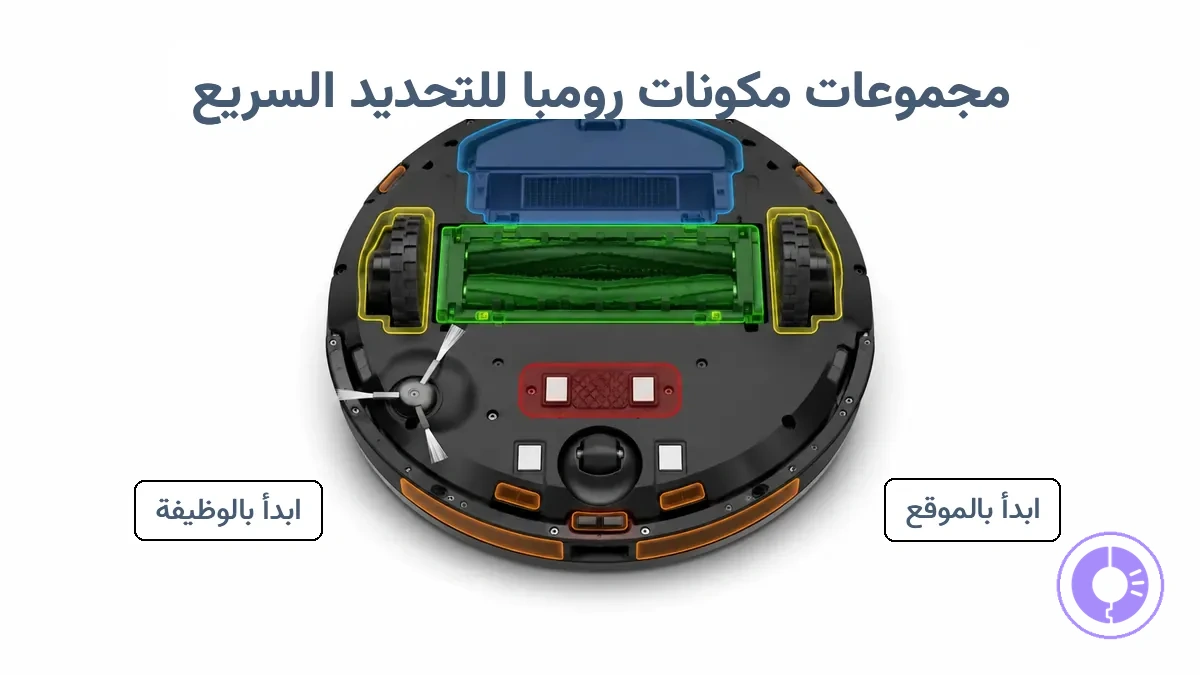

مجموعات مكونات Roomba التي يمكن تحديد موقعها بسرعة في مخطط تعريف القطع

يساعد تجميع المكونات حسب المنطقة الوظيفية في تحديد موقع القطع بشكل أسرع في مخطط التعريف. يجمع المخطط كل منطقة حسب الموقع والوظيفة. ابدأ بالبحث عن المجموعة ذات الصلة بدلاً من مسح جميع أسماء القطع.

ترتبط كل منطقة بمواقع نموذجية ومصطلحات تسمية شائعة من مخططات التعريف.

مجموعة المكونات	مكان ظهورها	كلمات التسمية الشائعة
تدفق الهواء / حاوية الغبار	تحت غطاء حاوية الغبار أو بالقرب من الجزء الخلفي من الروبوت	حاوية غبار، مرشح، فتحة تهوية
رأس التنظيف	أسفل الروبوت، بين العجلات	رأس تنظيف، وحدة فرشاة، مستخرج
الحركة	وحدات العجلات اليسرى واليمنى، العجلة الأمامية الدوارة	وحدة عجلة، عجلة دوارة، عجلة دفع
الطاقة / الشحن	نقاط الاتصال السفلية للشحن، حجرة البطارية	بطارية، نقاط اتصال شحن، موصل
المستشعرات	المصد الأمامي، مستشعرات السقوط السفلية، مستشعرات العوائق	مستشعر، مصد، أشعة تحت الحمراء

ابدأ بالموقع أو الوظيفة:

• ابدأ بالموقع – انظر إلى منطقة الروبوت التي تظهر فيها القطعة (أعلى، أسفل، أمام).
• ابدأ بالوظيفة – حدد ما تفعله القطعة (تنظيف، حركة، طاقة، استشعار).

من المشكلات الشائعة الخلط بين مجموعات التعريف وفهم أنواع القطع. بينما تساعدك مجموعات المكونات في تحديد موقع القطع بسرعة، فإن فهم أنواع القطع ووظيفة كل قطعة هو خطوة منفصلة تتضمن مطابقة الشكل والحجم والمادة.

تقليل الارتباك الناتج عن المرادفات – على سبيل المثال، إدراك أن "حاوية غبار" و"صندوق الغبار" يشيران إلى نفس المنطقة – يحافظ على كفاءة بحثك.

أجزاء تدفق الهواء في حاوية الغبار: المرشح، إطار المرشح، السدادات، وفتحات التهوية

الأجزاء الأكثر شيوعًا في مسار تدفق الهواء والمسمّاة حول منطقة حاوية الغبار هي المرشح وإطار المرشح والسدادات وفتحات التهوية. تتضمن المتغيرات الشائعة للتسمية ما يلي:

• المرشح: موضوع داخل الحاوية؛ غالبًا ما يُسمى "مرشح حاوية الغبار" أو "مرشح الحاوية".
• إطار المرشح: يثبت المرشح في مكانه؛ قد يظهر باسم "حامل المرشح" أو "الإطار" أو "إطار حمل مرشح الهواء".
• السدادات: حشيات بين الإطار والحاوية؛ تُسمى عادةً "سدادة مطاطية" أو "حشية" أو "سدادة".
• فتحات التهوية: فتحات تسمح بخروج الهواء؛ تُسمى عادةً "فتحة تهوية هواء" أو "فتحة تهوية عادم" أو "فتحة تهوية".

يساعد شكل الفتحة وحجم إطار المرشح في تحديد تسميته الصحيحة.

وحدات رأس التنظيف: البكرات وأجزاء وحدة الفرشاة والفرشاة الجانبية والأغطية

عادةً ما يتم تجميع تسميات وحدة رأس التنظيف كـ تسميات تجميع أو تسميات أجزاء فرعية لتقليل عمليات البحث الخاطئة.

تسميات التجميع مثل 'وحدة رأس التنظيف' أو 'تجميع رأس التنظيف' تشير إلى الوحدة الكاملة التي تشمل البكرة/الفرشاة والفرشاة الجانبية والغطاء. تسميات الأجزاء الفرعية مثل 'فرشاة البكرة' أو 'الفرشاة الجانبية' أو 'الغطاء' تسمي كل قطعة على حدة. عوامل التمييز الأساسية مثل محيط الغطاء وموضع البكرة واتجاه نقاط التثبيت توضح الفرق بين اسم الوحدة (التجميع الكامل) واسم القطعة المفردة (مكون واحد).

تجميعات الحركة: وحدات العجلات اليسرى واليمنى، العجلة الدوارة، وأجزاء الجر

غالبًا ما تؤدي مخططات الحركة للدراجات البخارية والكراسي الكهربائية إلى قطع غير متطابقة عند تجاهل الاتجاه الأيمن/الأيسر. قد تبدو وحدة العجلة على كل جانب متماثلة ولكنها غالبًا ما تختلف في موضع لسان التثبيت أو محاذاة الموصل أو توجيه الكابل، لذا تحقق من التسمية على التجميع الأصلي. موضع العجلة الدوارة محدد: العجلات الأمامية الدوارة عادةً ما تدور بحرية، بينما تبقى عجلات الدفع الخلفية ثابتة، ويجب أن يتطابق اتجاهها في المخطط مع الوحدة الفعلية. تعمل أنماط مداس الجر كمؤشر بصري للتسمية للتمييز بين اليسار واليمين عندما تكون العلامات باهتة أو غير موجودة. تأكد من الموضع الأيمن/الأيسر مقابل الهيكل الفعلي قبل البحث عن وحدة بديلة.

أجزاء الطاقة والشحن: موضع البطارية، نقاط التلامس، واتجاه الموصل

تساعد التسميات المتعلقة بالطاقة مثل علامات '+' و '-'، إلى جانب الفحوصات البصرية لـ موضع البطارية ونقاط تلامس الشحن واتجاه الموصل، في تأكيد التعريف الصحيح.

يعمل التحقق من هذه السمات على تحسين الثقة في التعريف دون الإيحاء بتوافق القياس. ينشأ خطر عدم التطابق عندما لا تتطابق سمة موصل حزمة البطارية—مثل تخطيط الدبابيس أو شكل اللسان—مع الاتجاه المتوقع. قد يختلف اتجاه الموصل وترتيب نقاط التلامس حسب الطراز، لذا تحقق من كل سمة قبل افتراض التطابق.

تسميات الاستشعار والملاحة: المصادمات ومستشعرات العوائق والهياكل ذات الصلة

تسميات الاستشعار هي تسميات على الهياكل الفعلية التي تحتوي على المستشعرات والمكونات ذات الصلة مثل المصادمات ومستشعرات العوائق في المكنسة الكهربائية الروبوتية.

تظهر هذه التسميات عادةً على الحافة الأمامية بالقرب من تجميع المصد وبالقرب من النوافذ السفلية التي تضم وحدات مستشعرات العوائق. غالبًا ما تحدد تسمية بالقرب من النافذة السفلية موضع كل مستشعر عائق، مما يساعد في تحديد هيكل المستشعر الصحيح للاستبدال. قد يختلف الترتيب الدقيق لهياكل المستشعرات وتسمياتها حسب السلسلة، لذا يُنصح بتأكيد موضع التسمية وشكل الهيكل مقابل الطراز المحدد.

اتجاهات تسمية القطع ووسمها المتكررة عبر سلاسل Roomba

تتكرر أنماط تسمية قطع Roomba عبر السلاسل، لكن نفس صياغة التسمية لا تضمن نفس المقاس الفعلي. تفسير التسميات بشكل صحيح—بدلاً من افتراض التوافق—هو الهدف عند استخدام مخطط القطع.

اتجاه التسمية هو النظام المستخدم لتحديد القطعة حسب تسمية الوحدة أو التجميع أو الجزء الفرعي. تساعد مجموعات المرادفات الشائعة وعبارات البحث في تحديد موقع القطعة الصحيحة في المخطط. تربط هذه الأمثلة متغيرات المصطلحات بمعانٍ محددة وما يجب التحقق منه:

• وحدة المرشح – عادةً ما تعني تجميع المرشح الكامل بما في ذلك الإطار – تحقق من توافق السلسلة باستخدام بادئة رقم الطراز.
• تجميع الفرشاة – غالبًا ما تعني وحدة البكرة الكاملة مع الأغطية الطرفية – تحقق من شكل المشبك والطول مقابل المخطط.
• الفرشاة الجانبية – عادةً ما تكون جزءًا فرعيًا يثبت على محرك الفرشاة – تأكد من عدد الشعيرات ونوع التثبيت.
• مصفوفة المستشعرات – غالبًا ما تكون وحدة تشمل عدة مستشعرات – افحص عدد أطراف الموصل وشكل الهيكل.
• حاوية الغبار – تجميع يختلف في السعة وتصميم المزلاج – طابق ارتفاع الحاوية وآلية التحرير.
• نقاط تلامس الشحن – جزء فرعي على الروبوت أو القاعدة – تحقق من المسافة بين نقاط التلامس وقوة الزنبرك.
• نفس الاسم، شكل مختلف – قد يختلف 'تجميع الفرشاة' في سلسلة واحدة في مادة البكرة وقطرها عن نفس المصطلح في سلسلة أخرى.
• اسم مختلف، نفس الموقع – قد تُسمى 'الفرشاة الجانبية' في مخطط واحد 'المكنسة الحافة' في مخطط آخر، لكن كلاهما يشغل نفس نقطة التثبيت.

استخدم سياق المخطط—وليس التسمية فقط—لاختيار تسمية القطعة الصحيحة.

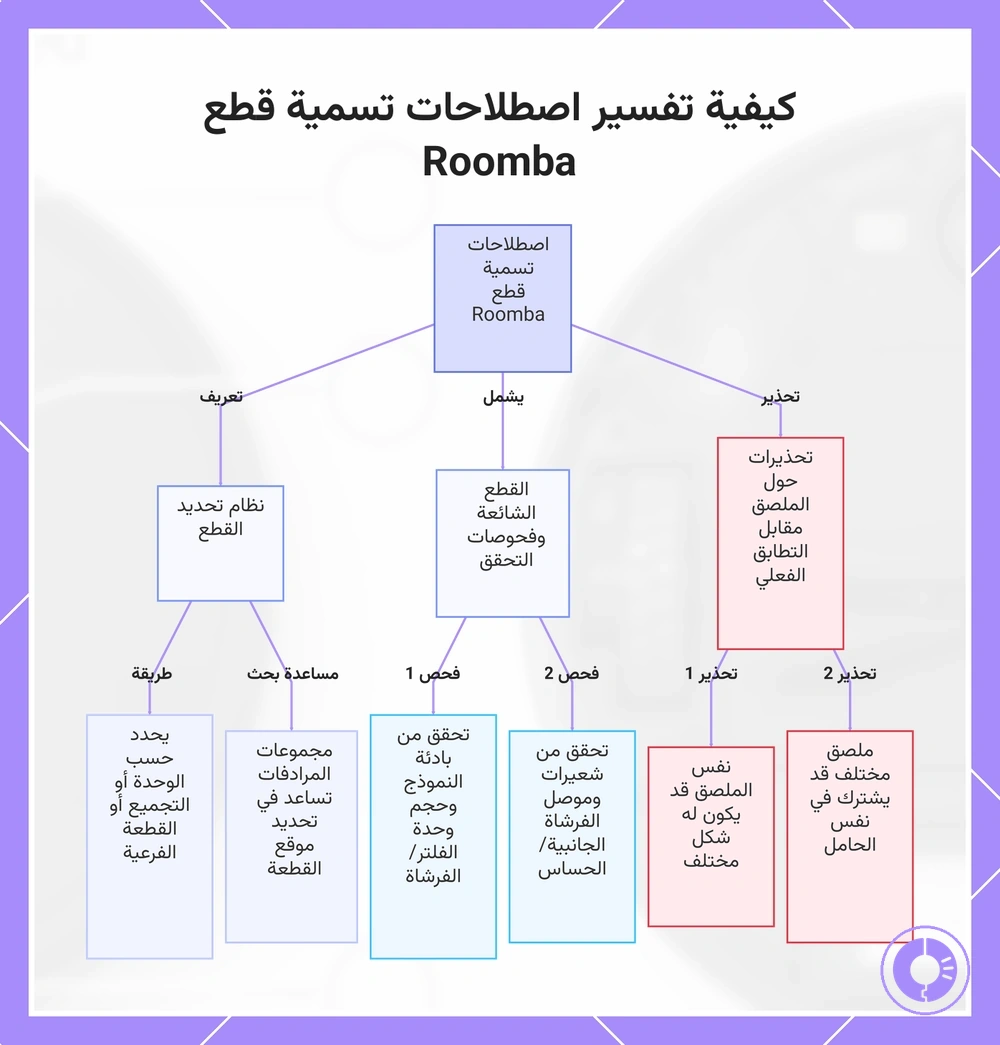

يوضح هذا المخطط كيفية عمل اصطلاحات تسمية قطع Roomba، وما يجب التحقق منه للقطع الشائعة، وتحذيرات حول اختلافات الملصقات.

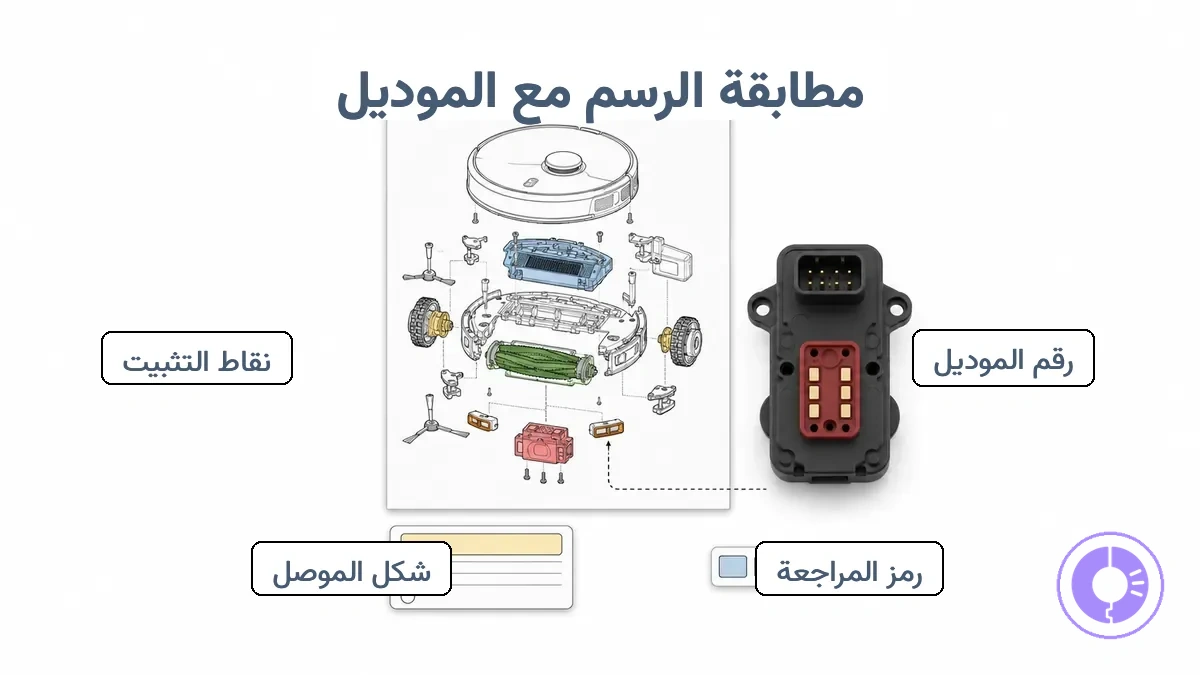

مطابقة المخطط لطراز Roomba الخاص بك وإصداره قبل طلب القطع

يجب أن يتطابق مخطط القطع مع طراز Roomba الخاص بك وسلسلته وإصداره قبل الطلب، لأن المخطط الذي يبدو صحيحًا لعائلة الطراز قد لا يتطابق مع التخطيط الداخلي أو ترتيب الموصل المستخدم في وحدتك. مطابقة المخطط لطراز Roomba وإصداره يمنع الطلبات القريبة من الخطأ. يوضح المثال المشروح أدناه أين تظهر معرفات الطراز ومؤشرات الشكل/الموصل الرئيسية عادةً. دون التحقق من هذه التفاصيل، يؤدي الطلب من مخطط فقط إلى خطر عدم التطابق؛ تحقق قبل الطلب.

تحدث أخطاء الطلب الشائعة عندما يتطابق المخطط البصري لقطعة مع السلسلة الخاطئة أو إصدار أقدم بدون نفس الواجهة. تمنع فحوصات التحقق الأساسية التالية التطابقات القريبة.

• حدد رقم الطراز ومعرف السلسلة على ملصق المنتج – يمنع طلب قطع مصممة لجيل مختلف.
• لاحظ رمز الإصدار، المطبوع غالبًا بالقرب من الملصق أو على لوحة الدوائر المطبوعة – يمنع عدم التطابق عندما تستخدم نفس سلسلة الطراز موصلات محدثة.
• افحص شكل الموصل وتخطيط أطرافه على القطعة التي تحتاجها – يمنع طلب تطابق تجميلي يفتقر إلى الواجهة الصحيحة.
• قارن المخطط الخارجي ونقاط التثبيت بالمخطط – يمنع طلب قطعة لا تستقر بشكل صحيح.
• تحقق من مؤشرات الاتجاه مثل علامات العجلة اليسرى/اليمنى – يمنع تركيب قطعة معكوسة تتعارض مع الهيكل.

على سبيل المثال، قد تستخدم وحدة مرشح أو فرشاة تبدو متطابقة عبر سلسلتين شكلاً مختلفًا للمزلاج أو تباعدًا مختلفًا لأطراف الموصل. يمكن للإصدارات ضمن نفس خط الطراز تغيير هذه التفاصيل دون تغيير المظهر الخارجي. غالبًا ما يؤدي هذا السيناريو القريب من التطابق إلى طلبات خاطئة عند استخدام المخطط العام فقط. للحصول على تحقق كامل من التوافق يغطي جميع أنواع القطع، أكد التوافق قبل الطلب.

استخدام المخطط لتحديد قطعة الغيار الصحيحة من خلال أدلة الموقع أولاً

ابدأ بتحديد الموقع الفعلي للقطعة ومؤشرات التثبيت على المخطط قبل محاولة مطابقة اسمها. يستخدم نهج الموقع أولاً نقاط التثبيت والأجزاء المجاورة لتضييق نطاق البحث. لا تخمن الاسم أولاً—دع تخطيط المخطط يرشدك.

يستخدم تحديد الموقع أولاً نقاط التثبيت والمكونات المجاورة وأنماط التثبيت المرئية للعثور على تسمية المخطط التي تشير إلى قطعتك.

استخدم خطوات التعريف فقط هذه لمطابقة القطعة مع المخطط باستخدام أدلة الموقع أولاً:

1. لاحظ المنطقة العامة التي توجد بها القطعة—ابحث عن المكونات المحيطة التي تظهر في نفس قسم المخطط.
2. تحقق من نقاط تثبيت القطعة: عدد الفتحات، والمسافة بينها، وما إذا كانت تتوافق مع تسميات أدوات التثبيت في المخطط.
3. حدد أي أجزاء مجاورة تتصل مباشرة—أسلاك أو خراطيم أو وصلات ميكانيكية—واعثر عليها في المخطط أولاً.
4. اتبع خط التسمية من القطعة إلى تسميتها؛ تحقق من أن التسمية تطابق العلامات المرصودة (أرقام طراز جزئية، رموز العلامة التجارية، أو التصنيفات).
5. قارن نمط التثبيت—شكل الحافة، اتجاه المسمار، أو نوع الموصل—بما يظهره المخطط.
6. أكد اسم القطعة المرشحة عن طريق الربط المتقاطع لرقم التسمية مع وسيلة إيضاح المخطط أو قائمة القطع.

لكل قطعة مرشحة، تحقق من الموقع المرصود، ومؤشر التثبيت أو الجزء المجاور، وتسمية المخطط، والتسمية قبل تأكيد القطعة. بمجرد تحديد القطعة المرشحة، ارجع إلى خطوات الاستبدال العامة للتنفيذ.

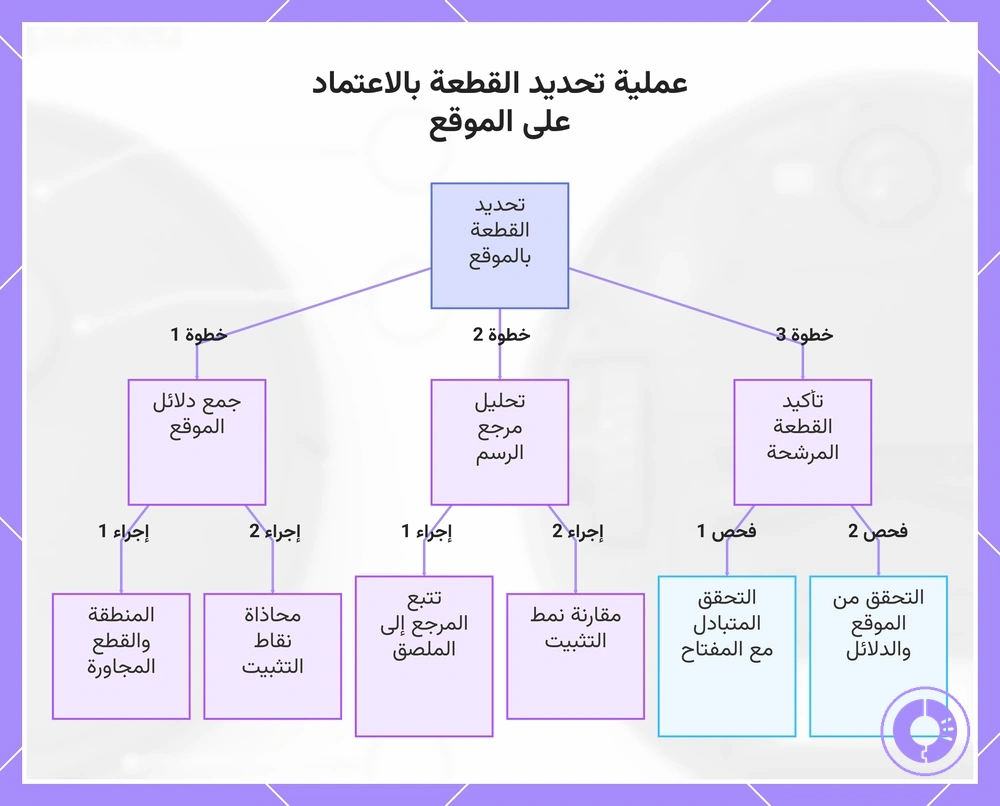

يوضح هذا المخطط العملية المكونة من ثلاث خطوات لتحديد قطعة بديلة باستخدام دلائل الموقع من الرسم التخطيطي قبل مطابقة الأسماء.

التعرف على القطعة من خلال نقاط التثبيت والأغطية والأجزاء المجاورة قبل البحث عن الأسماء

لاحظ نقاط التثبيت، ثم الغطاء، ثم الأجزاء المجاورة لمطابقة تسمية المخطط.

1. حدد جميع نقاط التثبيت — البراغي، المشابك، أو الفتحات التي تثبت القطعة بالتجميع الرئيسي. قارن عددها ونمطها مع المخطط لتضييق نطاق الاحتمالات.
2. افحص الغطاء: هل هو غطاء واقٍ، أو زخرفة خارجية، أو وحدة وظيفية؟ عادةً ما تكون للأغطية الواقية تشطيب أملس وتثبيت بالمشابك، بينما تشتمل الوحدات الوظيفية عادةً على موصلات أو أجزاء متحركة. طابق نوع الغطاء بالتسميات الموضحة في المخطط.
3. حدد الأجزاء المجاورة — ما المكونات الموجودة مباشرة بجانب القطعة التي تفحصها؟ على سبيل المثال، إذا كانت القطعة تقع بين عجلة ومستشعر، فإن هذه العلاقة الموضعية تساعد في تأكيد اسمها. قارن الموضع النسبي بتخطيط المخطط.
4. تنبيه: لا تخلط بين الغطاء الزخرفي والوحدة الوظيفية. الغطاء الزخرفي عادةً لا يحتوي على توصيلات كهربائية أو أجزاء متحركة ويثبت فقط بمشابك أو براغي خفيفة. إذا لم تكن متأكدًا، تحقق من وجود أسلاك أو مكونات متحركة قبل تأكيد التسمية.

إذا لم يتطابق أي من هذه العناصر، توقف وأعد الفحص قبل المتابعة.

تأكيد الاتجاه الأيمن مقابل الأيسر والتفريق بين استبدال مستوى التجميع والجزء الفرعي

غالبًا ما تحدث التطابقات الخاطئة عند استبدال قطعة الجانب الأيسر بقطعة الجانب الأيمن، أو عند الخلط بين وحدة على مستوى التجميع وجزء فرعي داخلها. تؤكد هذه الفحوصات الاتجاه ومستوى التفصيل في المخطط.

• يعتمد الاتجاه الأيمن/الأيسر على زاوية الرؤية: القطعة الموضحة من الأمام قد تعكس اليسار واليمين مقارنة بمنظر خلفي.
• ابحث عن تسميات ‘LH’ (يسار) أو ‘RH’ (يمين)؛ إذا كانت التسمية مفقودة، فتتبع مسار الكابل أو فتحات التثبيت لاستنتاج الجانب.
• عند ظهور نفس رقم القطعة لكلا الجانبين، قد لا يكون الاتجاه مهمًا، ولكن تأكد من أن المخطط لا يظهر حاملًا معكوسًا أو مشبكًا غير متماثل.

• تتضمن الوحدة على مستوى التجميع (مثل وحدة العجلة) أجزاء فرعية متعددة مثل المحرك وعلبة التروس والعجلة نفسها — استبدال الوحدة بأكملها يختلف عن تبديل جزء فرعي واحد.
• تشير تسميات الأجزاء الفرعية في المنظور المفكك عادةً إلى مكونات فردية؛ إذا لامس خط التسمية الهيكل الخارجي، فمن المحتمل أنه يشير إلى التجميع وليس القطعة الداخلية.
• تأتي مؤشرات مستوى التفصيل من وصف القطعة: كلمات مثل ‘تجميع’ أو ‘وحدة’ أو ‘مجموعة’ تشير إلى قطعة ذات مستوى أعلى، بينما ‘ترس’ أو ‘سير’ أو ‘مستشعر’ تشير إلى جزء فرعي.

أكد كلاً من الاتجاه ومستوى التجميع قبل البحث.

استخدم اختلافات الشكل والموصل لتجنب التطابقات القريبة عبر السلاسل

تخلص من التطابقات القريبة بمقارنة اختلافات الشكل والموصل بدلاً من الاعتماد فقط على تشابه الاسم. تميز سمات الواجهة هذه مكونًا عن آخر.

• الألسنة: الألسنة غير المحاذاة قد تمنع التثبيت الصحيح → من المحتمل أن يؤدي إلى تجميع غير محكم أو غير وظيفي.
• مواضع البراغي: مواقع فتحات البراغي المختلفة قد تشير إلى متغير غير متوافق → من المحتمل فشل في التثبيت.
• التشفيه: يجب أن يتطابق تشفيه الموصل لتجنب الإدخال غير الصحيح → احتمال تلف.
• المخطط الخارجي: يمكن للمخطط الخارجي العام وشكل الموصل الكشف عن اختلافات خاصة بسلسلة معينة → من المحتمل اختيار قطعة خاطئة.

إذا اختلفت هذه المؤشرات، لا تفترض التوافق.

مصادر تسميات المخططات وأرقام القطع عادةً وكيفية ربطها بالقوائم

تنشأ تسميات المخططات وأرقام القطع في مخططات القطع عادةً من الكتيبات الرسمية والرسوم التوضيحية المفككة ومخططات الموردين. تمثل تعريف الشركة المصنعة لكل مكون على مستوى التجميع. ومع ذلك، غالبًا ما يختلف نظام الترقيم المحدد حسب المصدر، لذلك قد تختلف الأرقام بين كتيب مطبوع ومخطط مورد خارجي.

في المنظور المفكك، يقرن خط التسمية تسمية برقم قطعة لإظهار المكون الذي ينتمي إلى تجميع معين. التسمية عادةً ما تكون اسمًا وصفيًا، مثل 'محرك الفرشاة'، بينما رقم القطعة هو المعرف الفريد لهذا العنصر ضمن خط الإنتاج. عند قراءة هذه المخططات، لاحظ اسم القطعة والتجميع الذي تنتمي إليه وأي مؤشرات للسلسلة تساعد في تضييق نطاق البحث إلى جيل طراز محدد.

عند ربط تسميات المخططات وأرقام القطع بالقوائم، قد تستخدم القائمة ترميزًا داخليًا خاصًا بها بدلاً من رقم القطعة الأصلي. في مثل هذه الحالات، حوّل تسمية المخطط إلى عبارة بحث مستهدفة باستخدام قاعدة الربط البسيطة هذه:

• التسمية تظهر 'تجميع المحرك - رقم القطعة #12345' → ابحث كـ 'تجميع محرك الفرشاة سلسلة-500'
• التسمية تظهر 'غطاء المرشح - رقم القطعة #67890' → ابحث كـ 'غطاء مرشح roomba سلسلة-800'
• التسمية تظهر 'وحدة العجلة - رقم القطعة #11111' → ابحث كـ 'تجميع وحدة العجلة سلسلة-600'
• التسمية تظهر 'الفرشاة الجانبية - رقم القطعة #22222' → ابحث كـ 'تجميع الفرشاة الجانبية سلسلة-700'

ضع في اعتبارك أن رقم التجميع في المخطط لا يتطابق دائمًا مع رقم الجزء الفرعي الذي تحتاجه؛ تحقق من كل تسمية مقابل سياق المخطط قبل إنهاء عبارة البحث الخاصة بك.

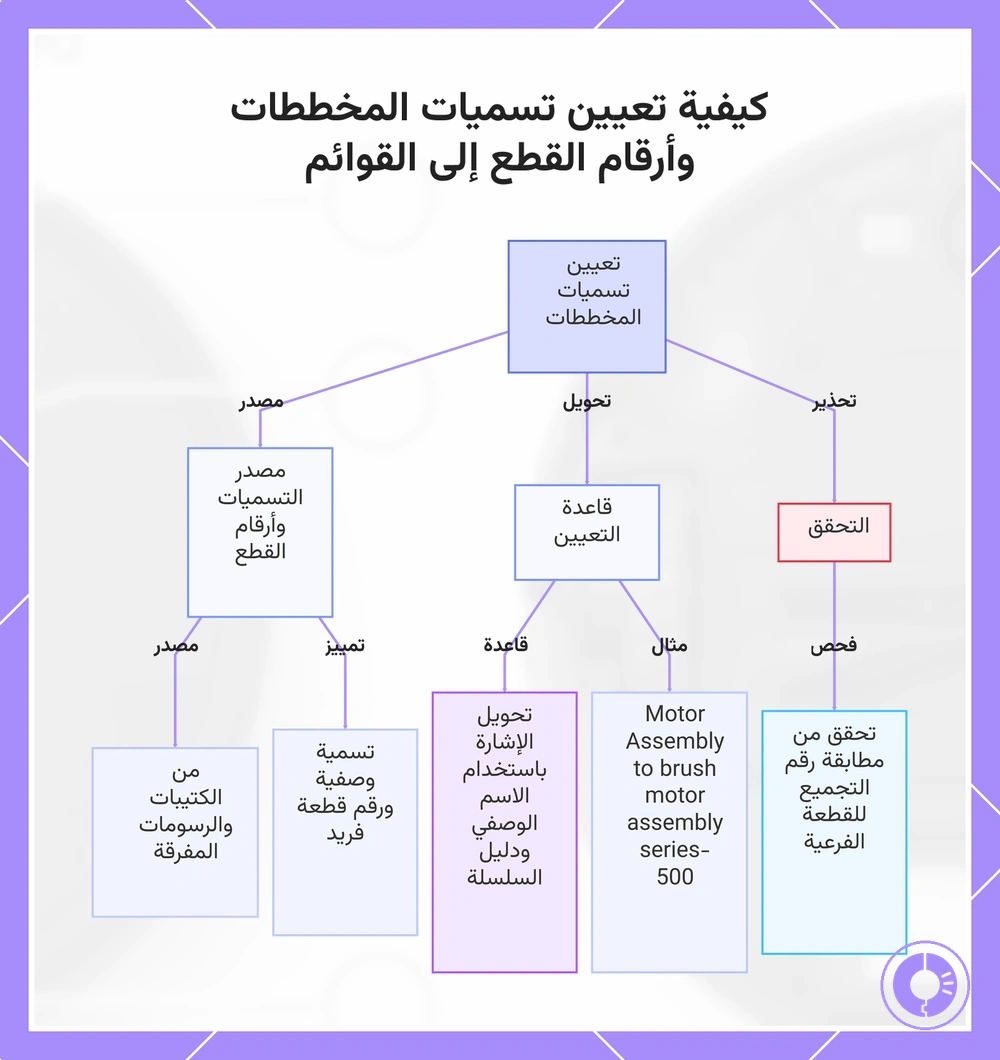

يشرح هذا المخطط مصدر تسميات المخططات وأرقام القطع، وقاعدة التعيين لتحويل الإشارات إلى عبارات بحث، وخطوة التحقق لضمان التعرف الصحيح على القطعة.

أخطاء تفسير المخطط الشائعة التي تؤدي إلى طلب قطع خاطئة

غالبًا ما تنتج طلبات القطع الخاطئة عن سوء قراءة مخطط القطع أو عدم مطابقة رقم الطراز بدلاً من مجرد خطأ شراء بسيط. يمكن لقائمة مرجعية سريعة لأخطاء التفسير الشائعة أن تمنع أخطاء الطلب المتكررة من خلال اكتشافها قبل الدفع. معظم الأخطاء يمكن منعها باستخدام هذه الفحوصات.

تسرد القائمة المرجعية أدناه أخطاء قراءة المخطط الشائعة، وما تؤدي إليه، وكيفية تجنبها.

• اتجاه الرؤية الخاطئ – النظر إلى المخطط من الزاوية الخاطئة قد يجعلك تسيء قراءة الجانب الذي تنتمي إليه القطعة، مما يؤدي غالبًا إلى طلب قطعة للجانب المعاكس. يمكن منعه بتأكيد اتجاه الرؤية (أعلى، أسفل، يسار، يمين) قبل الرجوع إلى التسميات.
• الخلط بين التجميع والجزء الفرعي – الخلط بين تسمية على مستوى التجميع وجزء فرعي فردي قد يؤدي إلى طلب وحدة أكبر في حين أن هناك حاجة فقط لمكون صغير. يمكن منعه بالتحقق من تسلسل أرقام القطع؛ الأجزاء الفرعية عادةً ما يكون لها مستوى ترقيم أعمق.
• تبادل اليسار/اليمين – غالبًا ما يتم تبادل القطع المتماثلة المرآتية عندما لا يشير المخطط بوضوح إلى الاتجاه، مما يؤدي إلى وصول قطعة الجانب الخاطئة. يمكن منعه بالتحقق من معرف اليسار/اليمين مقابل وحدتك.
• عدم تطابق الإصدار – استخدام مخطط من إصدار أقدم قد يؤدي إلى طلب قطع لم تعد مناسبة للطراز الحالي. يزداد هذا الخطر عندما تشترك سنوات طراز متعددة في مخططات متشابهة. يمكن منعه بمطابقة إصدار المخطط أو سنة الطراز مع وحدتك المحددة.
• مصيدة تشابه الاسم – يمكن الخلط بين القطع ذات الأسماء المتشابهة ولكن الوظائف المختلفة عند مسح قائمة المواد أو القائمة، مما يؤدي إلى توريد مكون خاطئ. يمكن منعه بالرجوع المتبادل لرقم القطعة ووصفها مع التسمية المرئية على المخطط.

عندما يكون العرض، وليس المخطط، هو الدافع لقرار الاستبدال، راجع ماذا تستبدل عند انخفاض أداء التنظيف. في الحالات التي تساعد فيها رموز الأعطال في تضييق نطاق القطع المهمة، انظر رموز الأعطال والقطع المحتمل استبدالها. عندما يتعارض مؤشران، أعد التحقق من الطراز أو الإصدار قبل الطلب.

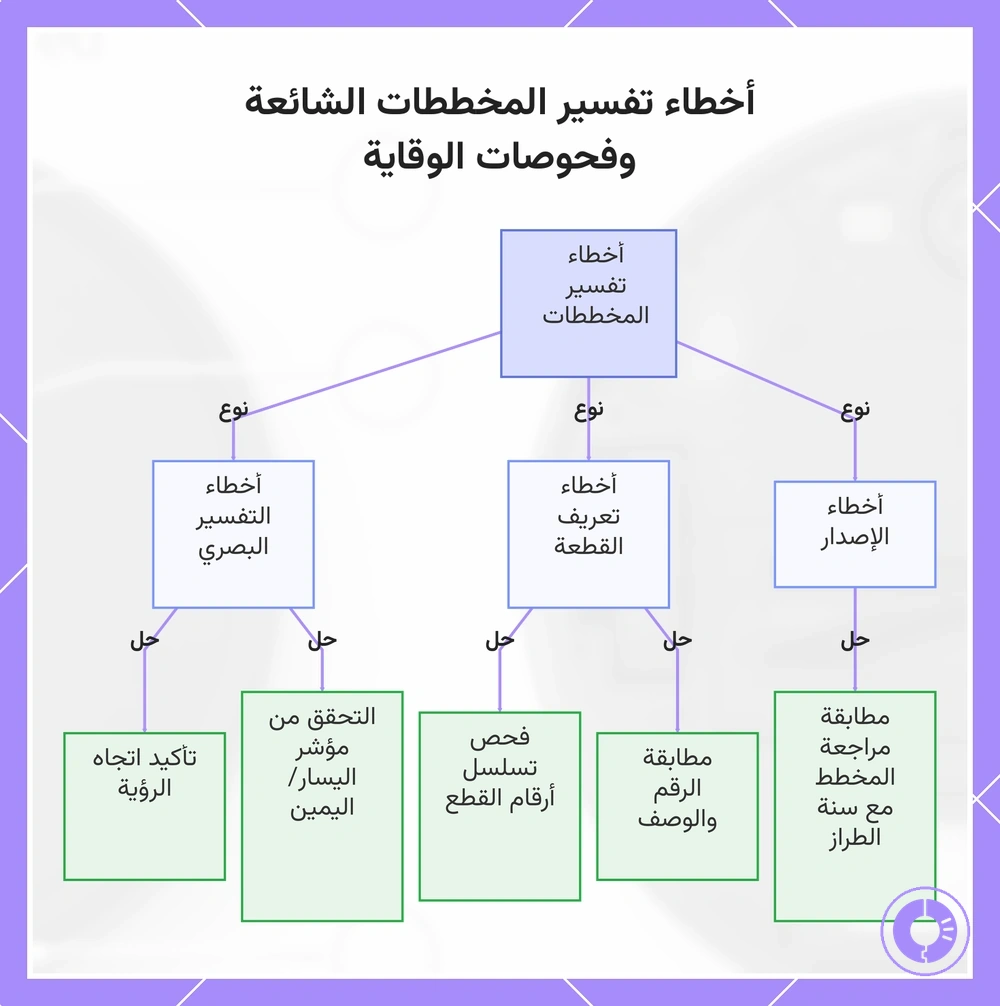

يوضح هذا المخطط الفئات الرئيسية لأخطاء قراءة المخططات والإجراءات الوقائية الأساسية لتجنب طلبات القطع الخاطئة.
