Schéma des pièces détachées Roomba : noms et emplacements des composants

Un schéma des pièces détachées Roomba indique les composants selon leur emplacement physique sur le robot, fournissant une référence pour identifier la pièce nécessaire. Cette étape d'identification est distincte du fait de confirmer qu'une pièce de rechange spécifique est compatible avec un modèle ou une série particulière – les schémas identifient, ils ne confirment pas la compatibilité. Même avec des noms et des positions corrects, une vérification par rapport à la révision de votre appareil peut encore être nécessaire.

Sans une vue basée sur l'emplacement, l'ambiguïté de dénomination entre ensembles et sous-pièces peut conduire à commander la mauvaise pièce. Un schéma des pièces aide en montrant où se trouve chaque composant dans le robot, réduisant la confusion et le risque de commander un ensemble alors qu'une sous-pièce suffit — par exemple, le module de la tête de nettoyage par rapport à son ensemble brosse interne. Faire correspondre un libellé à une position physique, comme le module de roue droite par rapport au module de roue gauche, peut aider à limiter les erreurs qui proviennent des seules descriptions verbales.

Cette page organise les informations d'identification par format de schéma et groupes de composants, plutôt que de lister chaque modèle ou produit. Les sections suivantes expliquent comment utiliser ces groupes de composants et formats de schéma pour l'identification.

Ce qu'un schéma des pièces Roomba permet d'identifier et ce qu'il ne confirme pas

Un schéma des pièces Roomba identifie les noms, les emplacements et l'assemblage des composants visibles dans la disposition du robot, mais il ne confirme pas la compatibilité entre différents modèles ou révisions.

Lors de la localisation d'une brosse ou d'un filtre spécifique, les repères et les étiquettes du schéma réduisent l'ambiguïté. Par exemple, les brosses en caoutchouc doubles multi-surfaces apparaissent dans la vue de dessous avec une étiquette claire confirmant leur forme et leur emplacement de montage.

En revanche, la même brosse peut avoir une révision différente pour un modèle ultérieur, ce qui signifie que le schéma seul ne peut pas confirmer l'adaptation. Cette chaîne EAV marque la limite : une pièce → ses indices visibles et son emplacement → l'étiquette du schéma → identification claire, par opposition à une pièce → contrainte de modèle ou de révision → adaptation non confirmée. Pour vérifier si un composant spécifique fonctionne avec le modèle et la révision de votre Roomba, un recoupement supplémentaire est nécessaire, comme consulter le hub pièces détachées Roomba.

• Identifie
  • Noms des composants et repères de référence pour chaque pièce visible.
  • Emplacements exacts, comme la position des brosses doubles sous le robot ou du filtre à l'intérieur du bac.
  • Relations d'assemblage, par exemple comment le module de brosse se fixe à la base.
• Ne confirme pas
  • L'adaptation entre différents numéros de modèle Roomba ou révisions matérielles ; la compatibilité dépend de la conception spécifique du châssis.
  • La nécessité du remplacement ; le schéma n'indique pas l'usure, la baisse de performance ou le dysfonctionnement.

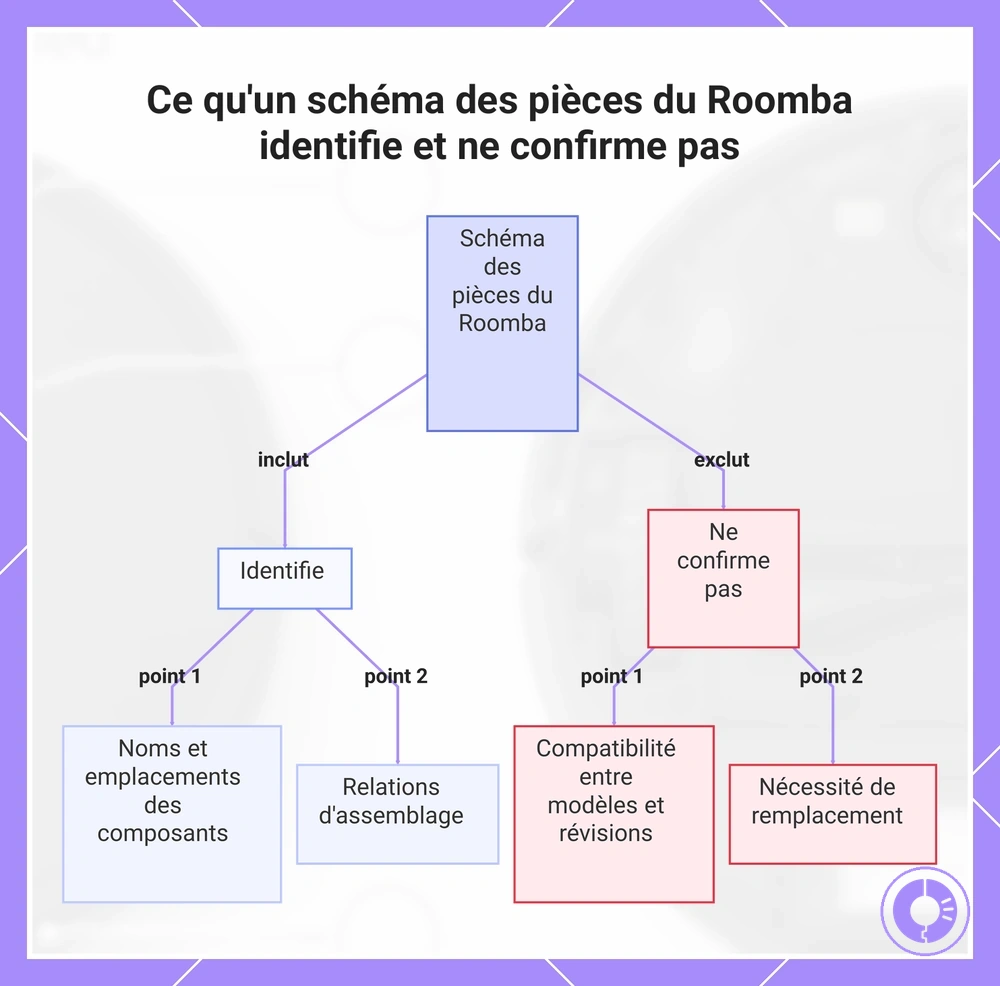

Ce graphique montre ce qu'un schéma des pièces du Roomba permet d'identifier et ce qu'il ne confirme pas.

Formats courants de schémas Roomba : vue de dessus, vue de dessous et vues éclatées

Le format du schéma détermine ce que vous pouvez identifier le plus rapidement et le plus fiablement sur un Roomba. Ces trois formats — vue de dessus, vue de dessous et vue éclatée — ont chacun un objectif différent lors de la lecture d'un schéma des pièces Roomba.

Un format de schéma des pièces définit la perspective de vue et le niveau de détail utilisés pour présenter les composants. Le tableau regroupe les points forts de chaque format, la meilleure utilisation pour l'identification et une erreur de lecture courante à éviter.

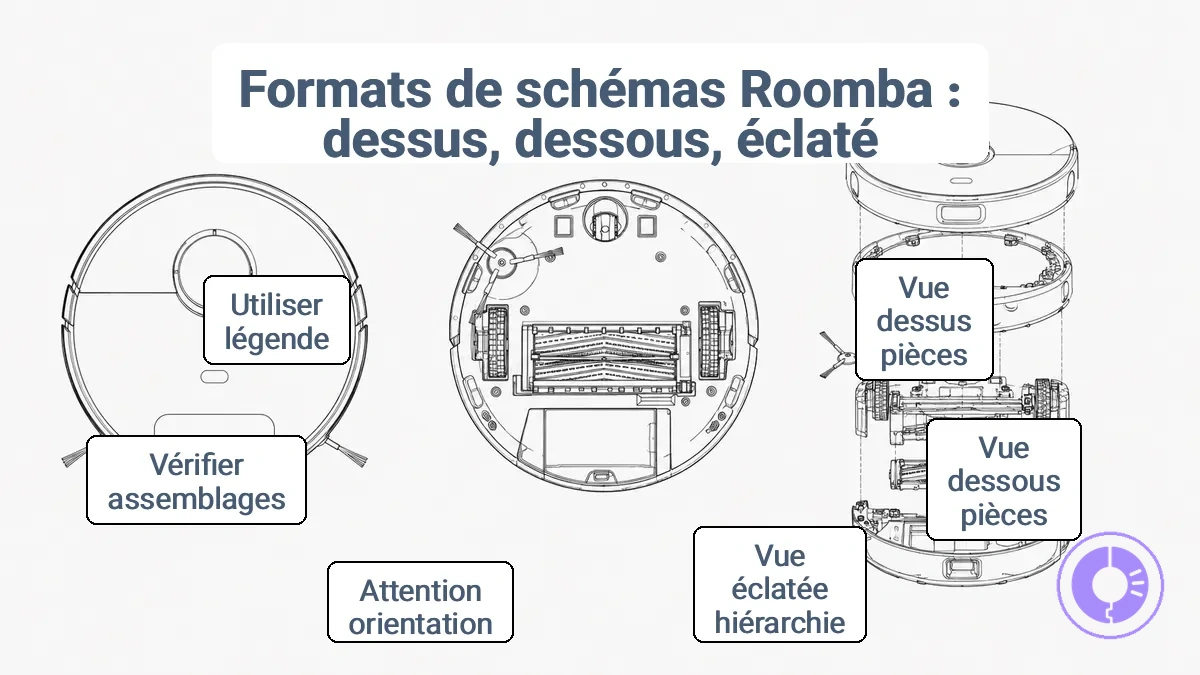

L'image montre les vues de dessus, de dessous et éclatée afin que vous puissiez faire correspondre le format à votre objectif.

Format	Points forts	Meilleur usage pour identifier	Erreur de lecture courante à éviter
Vue de dessus	Capot, bac, façade, capteurs, poignée, accès au filtre	Composants accessibles à l'utilisateur et points d'accès	Orientation avant-arrière si les repères sont absents
Vue de dessous	Tête de nettoyage, roues motrices, roulette pivotante, capteurs, compartiment batterie	Pièces en contact avec le sol et système d'entraînement	Positions des capteurs si les repères ne sont pas alignés avec l'orientation
Vue éclatée	Lignes de repère, limites d'assemblage, relations entre sous-pièces	Hiérarchie interne des pièces et ordre d'assemblage	Confusion des pièces superposées lorsque les limites d'assemblage ne sont pas mises en évidence

Erreurs de lecture courantes à surveiller :

• Mauvaise orientation : Faire pivoter le schéma sans vérifier les repères d'orientation peut inverser les libellés gauche/droite ou avant/arrière, ce qui conduit à une identification incorrecte de la pièce.
• Confusion des assemblages : Des pièces d'apparence similaire mais appartenant à différents sous-ensembles peuvent être interverties si les limites d'assemblage ne sont pas claires sur le schéma.
• Légende ignorée : Ignorer la légende des repères entraîne souvent une mauvaise identification des types de fixations, des numéros de pièces ou des symboles de référence.

Reconnaître ces risques aide à clarifier ce que chaque format de schéma révèle sur des groupes de composants spécifiques.

Étiquettes en vue de dessus pour les commandes, les pièces du capot et les points d'accès au bac à poussière

Les étiquettes en vue de dessus sur le capot indiquent généralement le groupe de boutons/commandes et le point de déverrouillage du bac à poussière. Vous pouvez identifier chacun par sa position sur le capot extérieur sans ouvrir le robot.

Disposition de la vue de dessous pour les modules de tête de nettoyage, les roues et les capteurs

La vue de dessous permet de localiser et de distinguer le module de tête de nettoyage, les modules de roue et les fenêtres de capteur sans démonter le robot. Le module de tête de nettoyage occupe la zone centrale avec un contour de boîtier distinct qui s'étend latéralement. Les modules de roue se situent de chaque côté de la tête de nettoyage, chacun dans un boîtier séparé avec des découpes de roue visibles. Les fenêtres des capteurs de vide apparaissent le long du bord avant et près des boîtiers de roue sous forme de petites ouvertures rectangulaires ou circulaires. Un balayage par zone — l'avant pour les capteurs, le centre pour la tête de nettoyage et l'arrière pour les modules de roue — aide souvent à faire correspondre chaque composant à son étiquette.

Vues éclatées, numéros de pièces et décomposition des ensembles en sous-pièces

Une vue éclatée sépare un ensemble en ses composants tout en préservant l'agencement spatial.

Ces indices aident à interpréter les lignes de repère, les marqueurs de quantité et les limites d'assemblage.

• Lignes de repère relient un numéro de pièce ou une étiquette à son composant spécifique, clarifiant ainsi quel identifiant correspond à quelle pièce.
• Marqueurs de quantité (souvent un nombre entre parenthèses) indiquent combien d'exemplaires d'une pièce donnée sont utilisés dans l'ensemble. Cela permet d'éviter de commander trop peu ou trop lorsque la même pièce apparaît à plusieurs endroits.
• Limites d'assemblage (crochets, lignes pointillées ou dispositions groupées) montrent quelles pièces appartiennent à un sous‑ensemble, facilitant la distinction entre ce qui est livré ensemble comme une unité et ce qui est livré séparément.

Un risque typique : une ligne de repère qui pointe vers un ensemble plutôt que vers une sous‑pièce peut orienter votre recherche de manière erronée, vous conduisant à commander un ensemble de niveau supérieur complet au lieu du composant individuel nécessaire. Les numéros de pièces sur ces schémas peuvent varier selon la série ou la source, vérifiez donc l'étiquette par rapport à la configuration spécifique de votre appareil.

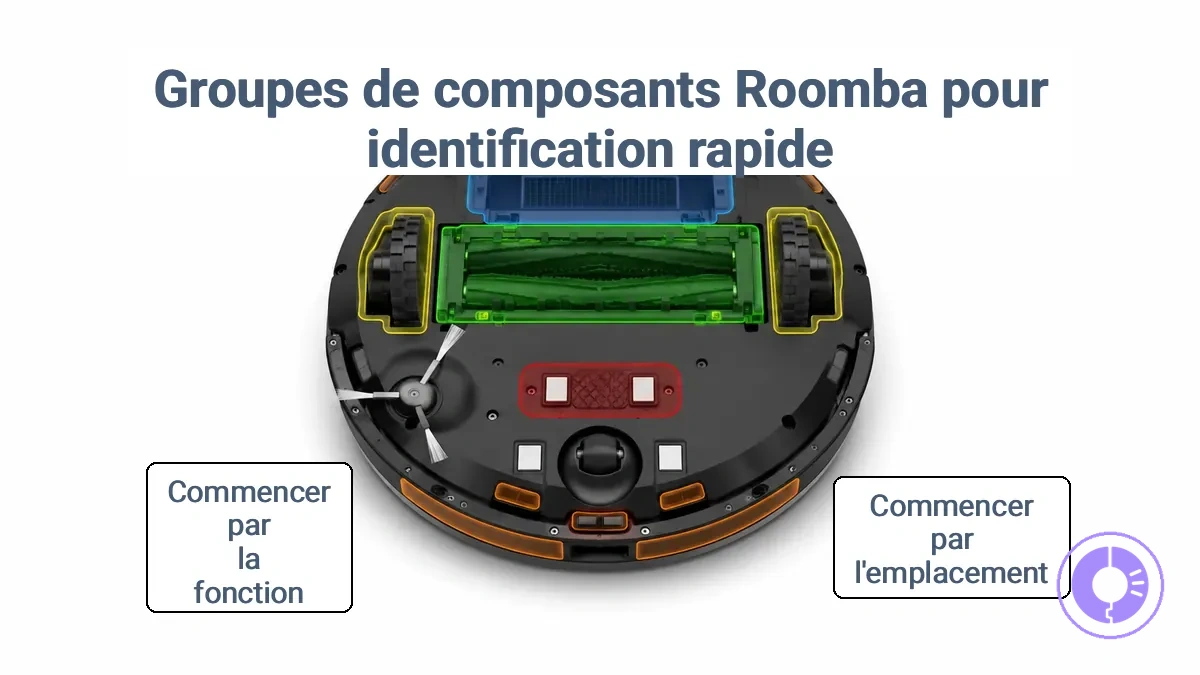

Groupes de composants Roomba à localiser rapidement dans un tableau d'identification

Regrouper les composants par zone fonctionnelle vous aide à localiser les pièces plus rapidement dans un tableau d'identification. Le tableau regroupe chaque zone par emplacement et fonction. Commencez par rechercher le groupe pertinent plutôt que de parcourir tous les noms de pièces.

Chaque zone correspond à des emplacements typiques et à des termes d'étiquettes courants issus des tableaux d'identification.

Groupe de composants	Où il apparaît	Termes d'étiquette courants
Flux d'air / bac	Sous le couvercle du bac à poussière ou près de l'arrière du robot	bac, filtre, évent
Tête de nettoyage	Sous le robot, entre les roues	tête de nettoyage, module de brosse, extracteur
Mobilité	Modules de roue gauche et droite, roulette avant	module de roue, roulette, roue motrice
Alimentation / charge	Contacts de charge inférieurs, compartiment batterie	batterie, contacts de charge, connecteur
Capteurs	Pare-chocs avant, capteurs de sol inférieurs, capteurs de vide	capteur, pare-chocs, infrarouge

Utilisez l'emplacement ou la fonction pour commencer :

• Commencez par l'emplacement – regardez la zone du robot où se trouve la pièce (dessus, dessous, avant).
• Commencez par la fonction – identifiez ce que fait la pièce (nettoyer, déplacer, alimenter, détecter).

Un problème courant est de mélanger les groupes d'identification avec la compréhension du type de pièce. Alors que les groupes de composants aident à localiser rapidement les pièces, comprendre les types de pièces et rôle est une étape distincte qui consiste à faire correspondre la forme, la taille et le matériau.

Réduire la confusion liée aux synonymes – par exemple, reconnaître que « bac » et « bac à poussière » désignent la même zone – maintient votre recherche efficace.

Pièces du flux d'air du bac à poussière : filtre, cadre du filtre, joints et évents

Les pièces du chemin d'air les plus souvent étiquetées autour de la zone du bac sont le filtre, le cadre du filtre, les joints et les évents. Les variantes d'étiquettes courantes incluent :

• Filtre : positionné à l'intérieur du bac ; souvent étiqueté « filtre du bac à poussière » ou « filtre du bac ».
• Cadre du filtre : maintient le filtre en place ; peut apparaître comme « support de filtre », « cadre » ou « cadre de maintien du filtre à air ».
• Joints : joints d'étanchéité entre le cadre et le bac ; généralement étiquetés « joint en caoutchouc », « joint d'étanchéité » ou « joint ».
• Évents : ouvertures permettant à l'air de sortir ; généralement étiquetés « évent d'air », « évent d'échappement » ou « évent ».

La forme et la taille de la fente du cadre du filtre aident à identifier son étiquette correcte.

Modules de tête de nettoyage : rouleaux, pièces du module de brosse, brosse latérale et capots

Les étiquettes du module de tête de nettoyage sont souvent regroupées en étiquettes d'ensemble ou étiquettes de sous-pièce pour réduire les erreurs de recherche.

Les étiquettes d'ensemble comme « Module de tête de nettoyage » ou « Ensemble du module de tête » renvoient à l'unité complète qui comprend le rouleau/brosse, la brosse latérale et le capot. Les étiquettes de sous-pièce comme « brosse à rouleau », « brosse latérale » ou « capot » nomment chaque pièce séparément. Des différentiateurs minimaux comme le contour du capot, l'emplacement du rouleau et l'orientation du point de montage rendent claire la distinction entre un nom de module (ensemble complet) et un nom de pièce individuelle (composant unique).

Assemblages de mobilité : modules de roue gauche et droite, roulette pivotante et pièces de traction

Les schémas de mobilité des scooters et des fauteuils roulants électriques conduisent souvent à des pièces incompatibles lorsque l'orientation gauche/droite est ignorée. Le module de roue de chaque côté peut sembler symétrique, mais diffère souvent par la position des pattes de montage, l'alignement du connecteur ou le cheminement des câbles ; vérifiez donc l'étiquetage sur l'assemblage d'origine. La position de la roulette pivotante est spécifique : les roulettes avant pivotent généralement librement, les roues motrices arrière restent fixes, et leur orientation sur le schéma doit correspondre à l'unité physique. Les motifs de bande de roulement servent d'indice visuel d'étiquette pour distinguer la gauche de la droite lorsque les marquages sont effacés ou absents. Confirmez le placement gauche/droit par rapport au châssis réel avant de rechercher un module de remplacement.

Pièces d'alimentation et de charge : emplacement de la batterie, contacts et orientation du connecteur

Les repères liés à l'alimentation comme les marquages '+' et '-', accompagnés de vérifications visuelles de l'emplacement de la batterie, des contacts de charge et de l'orientation du connecteur, aident à confirmer une identification correcte.

La vérification de ces attributs améliore la confiance dans l'identification sans impliquer une compatibilité d'adaptation. Un risque de non-correspondance survient lorsqu'un attribut du connecteur du bloc-batterie — comme la disposition des broches ou la forme de la languette — ne correspond pas à l'orientation attendue. L'orientation du connecteur et la disposition des contacts peuvent différer selon le modèle, vérifiez donc chaque attribut avant de supposer une correspondance.

Étiquettes de détection et de navigation : pare-chocs, capteurs de vide et boîtiers associés

Les étiquettes de détection sont des désignations sur les boîtiers physiques qui contiennent des capteurs et des composants associés, tels que les pare-chocs et les capteurs de vide sur un aspirateur robot.

Ces étiquettes apparaissent généralement sur le bord avant près de l'ensemble pare-chocs et près des fenêtres inférieures qui abritent les unités de capteurs de vide. Une étiquette près de la fenêtre inférieure marque souvent la position de chaque capteur de vide, ce qui aide à identifier le boîtier de capteur correct pour le remplacement. La disposition exacte de ces boîtiers de capteurs et de ces étiquettes peut varier selon la série, il est donc recommandé de confirmer la position de l'étiquette et la forme du boîtier par rapport au modèle spécifique.

Conventions de dénomination et d'étiquetage récurrentes dans les séries Roomba

Les modèles de dénomination des pièces Roomba se répètent d'une série à l'autre, mais le même libellé d'étiquette ne garantit pas la même adaptation physique. Interpréter correctement les étiquettes — plutôt que de supposer une compatibilité — est l'objectif lors de l'utilisation d'un schéma des pièces.

Une convention de dénomination est le système utilisé pour identifier une pièce par module, ensemble ou étiquette de sous-pièce. Des groupes de synonymes courants et des termes de recherche aident à localiser la pièce correcte dans un schéma. Ces exemples associent des variantes de termes à des significations spécifiques et à ce qu'il faut vérifier :

• Module de filtre – généralement l'ensemble complet du filtre incluant le cadre – vérifiez la compatibilité de la série par le préfixe du numéro de modèle.
• Ensemble de brosse – couramment l'unité de rouleau complète avec les embouts – vérifiez la forme du clip et la longueur sur le schéma.
• Brosse latérale – typiquement une sous-pièce qui se fixe au moteur de brosse – confirmez le nombre de brins et le type de montage.
• Réseau de capteurs – souvent un module qui comprend plusieurs capteurs – examinez le nombre de broches du connecteur et la forme du boîtier.
• Bac à poussière – ensemble qui varie par capacité et conception du loquet – faites correspondre la hauteur du bac et le mécanisme de libération.
• Contacts de charge – sous-pièce sur le robot ou la station d'accueil – vérifiez l'espacement des contacts et la tension du ressort.
• Même nom, forme différente – « ensemble de brosse » sur une série peut différer en matériau et diamètre du rouleau du même terme sur une autre série.
• Nom différent, même emplacement – « brosse latérale » sur un schéma peut être appelée « balai de bord » sur un autre, mais les deux occupent le même point de montage.

Utilisez le contexte du schéma — pas seulement l'étiquette — pour choisir la désignation de pièce correcte.

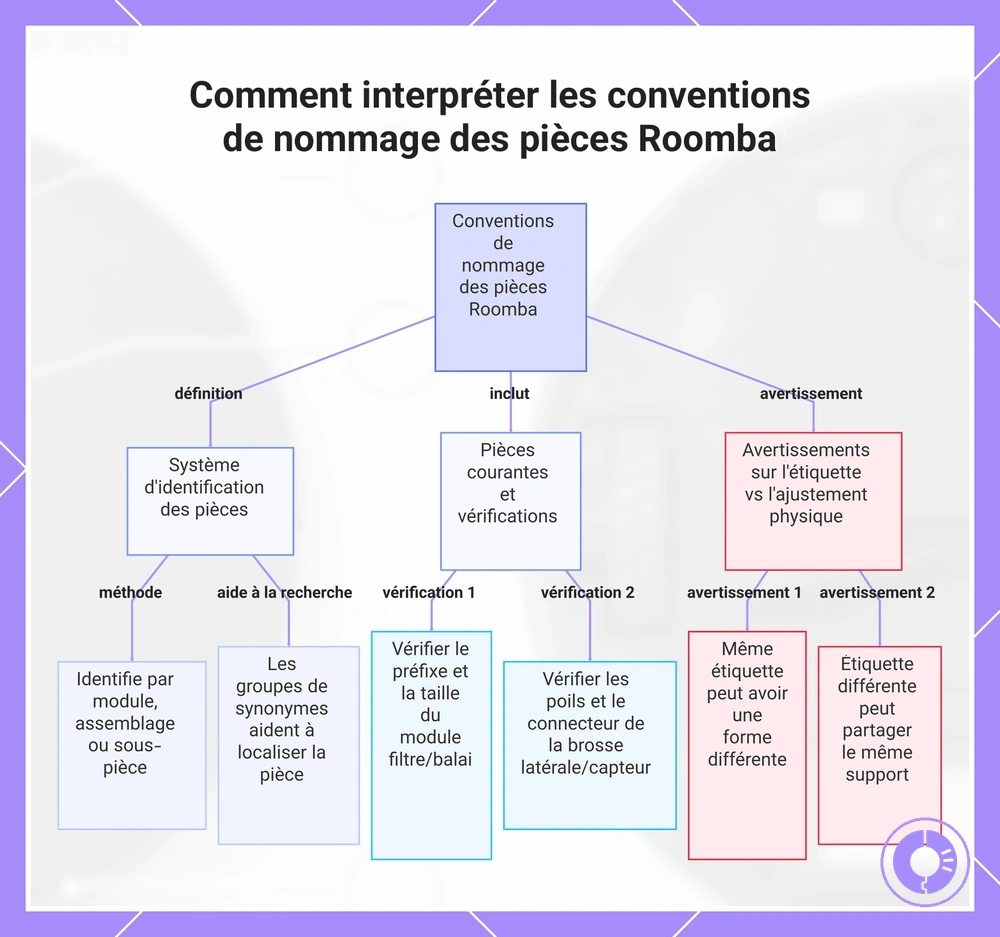

Ce graphique montre comment fonctionnent les conventions de nommage des pièces Roomba, ce qu'il faut vérifier pour les pièces courantes et les avertissements concernant les écarts d'étiquettes.

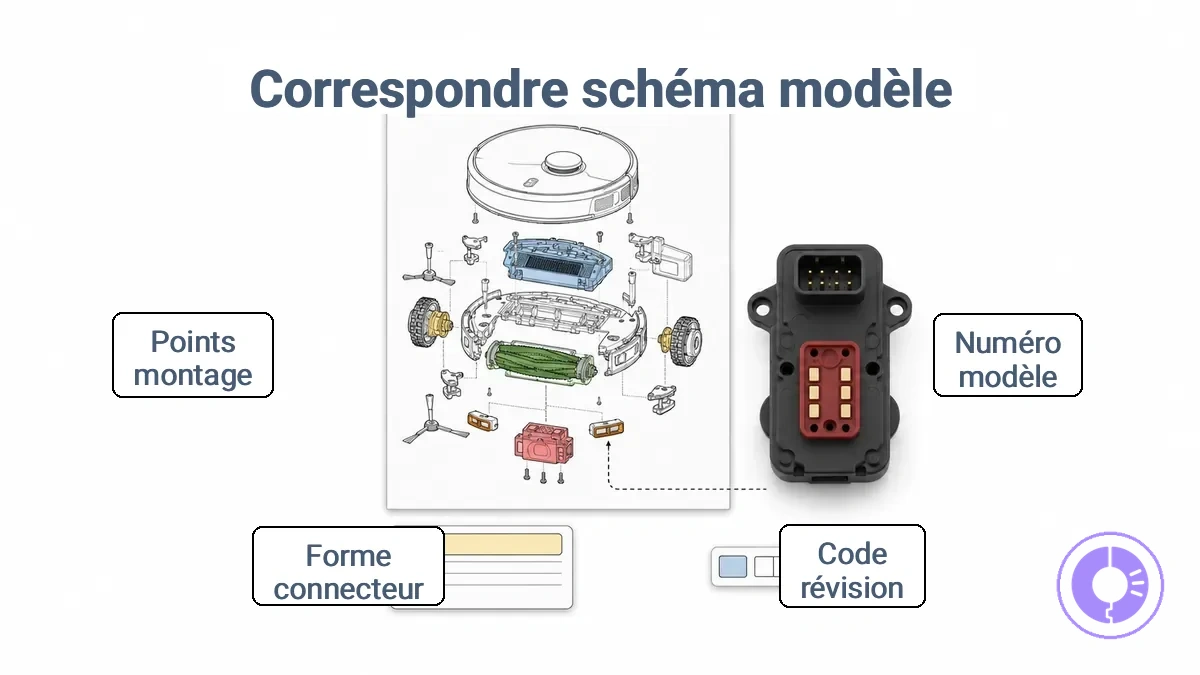

Faire correspondre le schéma à votre modèle et révision Roomba avant de commander des pièces

Un schéma des pièces doit correspondre à votre modèle, série et révision Roomba avant de commander, car un schéma qui semble correct pour la famille de modèles peut ne pas correspondre à la disposition interne ou à l'agencement des connecteurs utilisé dans votre appareil. Faire correspondre le schéma à votre modèle et révision Roomba évite les commandes presque correctes. L'exemple annoté ci-dessous montre où se trouvent généralement les identifiants de modèle et les indices de forme/connecteur clés. Sans vérifier ces détails, commander sur la base d'un seul schéma introduit un risque d'adaptation ; vérifiez avant de commander.

Les erreurs de commande courantes surviennent lorsque le contour visuel d'une pièce correspond à la mauvaise série ou à une révision plus ancienne sans la même interface. Les vérifications minimales suivantes permettent d'éviter les quasi-correspondances.

• Localisez le numéro de modèle et l'identifiant de série sur l'étiquette du produit – évite de commander des pièces conçues pour une génération différente.
• Notez le code de révision, souvent imprimé près de l'étiquette ou sur le circuit imprimé – évite les décalages lorsque la même série de modèles utilise des connecteurs mis à jour.
• Examinez la forme du connecteur et la disposition des broches sur la pièce nécessaire – évite de commander une correspondance cosmétique dépourvue de l'interface correcte.
• Comparez le contour physique et les points de montage au schéma – évite de commander une pièce qui ne se positionne pas correctement.
• Vérifiez les indices d'orientation tels que les marquages de roue gauche/droite – évite d'installer une pièce en miroir qui entre en conflit avec le châssis.

Par exemple, un filtre ou un module de brosse qui semble identique entre deux séries peut utiliser une forme de loquet ou un pas de connecteur différent. Les révisions au sein d'une même gamme de modèles peuvent modifier ces détails sans altérer l'apparence extérieure. Ce scénario de quasi-correspondance entraîne souvent des commandes erronées lorsque seul le schéma général est utilisé. Pour une vérification complète d'adaptation couvrant tous les types de pièces, confirmer la compatibilité avant de commander.

Utiliser un schéma pour identifier la pièce de rechange correcte à partir d'indices de localisation

Commencez par identifier l'emplacement physique et les indices de fixation de la pièce sur le schéma avant d'essayer de faire correspondre son nom. L'approche par localisation utilise les points de montage et les pièces voisines pour réduire la recherche. Ne devinez pas le nom en premier — laissez la disposition du schéma vous guider.

L'identification par localisation utilise les points de montage, les composants adjacents et les schémas de fixation visibles pour trouver le repère du schéma qui pointe vers votre pièce.

Utilisez ces étapes d'identification uniquement pour faire correspondre la pièce au schéma à l'aide d'indices de localisation :

1. Notez la zone générale où se trouve la pièce — recherchez les composants environnants qui apparaissent dans la même section du schéma.
2. Vérifiez les points de montage de la pièce : combien de trous, leur espacement et s'ils correspondent aux repères de fixation du schéma.
3. Identifiez les pièces voisines qui se connectent directement — fils, tuyaux ou liaisons mécaniques — et trouvez-les d'abord sur le schéma.
4. Suivez la ligne de repère de la pièce jusqu'à son étiquette ; vérifiez que l'étiquette correspond aux marquages observés (numéros de modèle partiels, symboles de marque ou caractéristiques nominales).
5. Comparez le schéma de fixation — forme de la bride, orientation du boulon ou type de connecteur — avec ce que montre le schéma.
6. Confirmez le nom de la pièce candidate en recoupant le numéro de repère avec la légende ou la liste de pièces du schéma.

Pour chaque candidate, vérifiez l'emplacement observé, l'indice de fixation ou de voisinage, le repère du schéma et l'étiquette avant de confirmer la pièce. Une fois la pièce candidate identifiée, reportez-vous aux étapes de remplacement pour l'exécution.

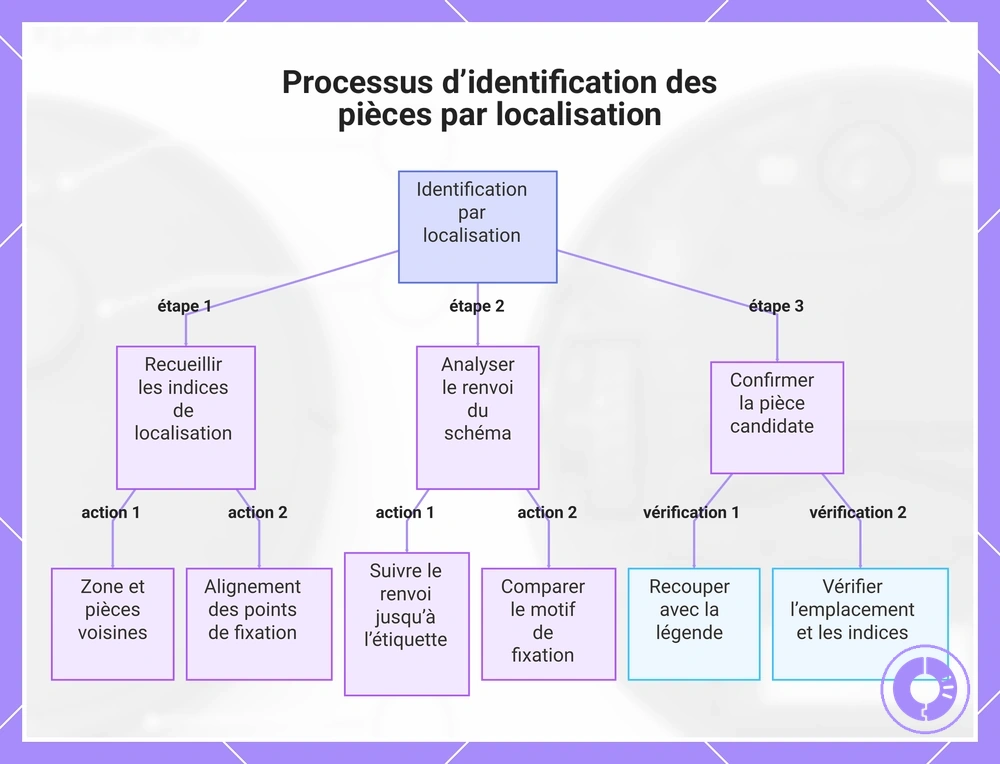

Ce graphique montre le processus en trois étapes pour identifier une pièce de rechange en utilisant des indices de localisation sur un schéma avant de faire correspondre les noms.

Identifier par les points de montage, les capots et les pièces voisines avant de chercher les noms

Observez les points de montage, puis le capot, puis les pièces adjacentes pour faire correspondre l'étiquette du schéma.

1. Repérez tous les points de montage — vis, clips ou fentes qui fixent la pièce à l'ensemble principal. Comparez leur nombre et leur disposition avec le schéma pour réduire les possibilités.
2. Examinez le capot : s'agit-il d'un capot de protection, d'une garniture décorative ou d'un module fonctionnel ? Les capots ont généralement une finition lisse et une fixation par clip, tandis que les modules fonctionnels incluent généralement des connecteurs ou des pièces mobiles. Faites correspondre le type de capot aux étiquettes indiquées sur le schéma.
3. Identifiez les pièces adjacentes — quels composants se trouvent directement à côté de la pièce que vous inspectez ? Par exemple, si la pièce se situe entre une roue et un capteur, cette relation de position aide à confirmer son nom. Comparez la position relative à la disposition du schéma.
4. Attention : ne confondez pas un capot décoratif avec un module fonctionnel. Un capot décoratif n'a généralement pas de connexions électriques ni de pièces mobiles et se fixe uniquement avec des clips ou des vis légères. En cas de doute, vérifiez en recherchant un câblage ou des composants mobiles avant de finaliser l'étiquette.

Si l'un de ces éléments ne correspond pas, arrêtez-vous et réexaminez avant de continuer.

Confirmer l'orientation gauche/droite et le niveau de remplacement (ensemble ou sous-pièce)

Des erreurs de correspondance surviennent souvent lorsqu'une pièce du côté gauche est échangée avec une pièce du côté droit, ou lorsqu'un module de niveau ensemble est confondu avec une sous-pièce à l'intérieur. Ces vérifications confirment le côté et le niveau de granularité dans le schéma.

• L'orientation gauche/droite dépend de l'angle de vue : une pièce représentée de face peut inverser la gauche et la droite par rapport à une vue arrière.
• Recherchez les étiquettes ‘G’ (gauche) ou ‘D’ (droite) ; si le repère est absent, suivez le cheminement du câble ou les trous de montage pour déduire le côté.
• Lorsque le même numéro de pièce apparaît pour les deux côtés, l'orientation peut ne pas importer, mais confirmez que le schéma ne montre pas un support en miroir ou un clip asymétrique.

• Un module de niveau ensemble (par exemple, un module de roue) comprend plusieurs sous-pièces telles que le moteur, la boîte de vitesses et la roue elle-même — remplacer l'ensemble complet est différent du remplacement d'une seule sous-pièce.
• Les repères de sous-pièce dans une vue éclatée pointent généralement vers des composants individuels ; si la ligne de repère touche le boîtier extérieur, elle fait probablement référence à l'ensemble plutôt qu'à la pièce interne.
• Les indices de granularité proviennent de la description de la pièce : des mots comme ‘ensemble,’ ‘module’ ou ‘unité’ indiquent une pièce de niveau supérieur, tandis que ‘engrenage,’ ‘courroie’ ou ‘capteur’ indiquent une sous-pièce.

Confirmez le côté et le niveau d'ensemble avant de rechercher.

Utiliser les différences de forme et de connecteur pour éviter les quasi-correspondances entre séries

Éliminez les quasi-correspondances en comparant les différences de forme et de connecteur plutôt que de vous fier uniquement à la similitude des noms. Ces attributs d'interface distinguent un composant d'un autre.

• Languettes : des languettes mal alignées peuvent empêcher un positionnement correct → risque d'assemblage desserré ou non fonctionnel.
• Positions des vis : des emplacements de trous de vis différents peuvent indiquer une variante incompatible → risque d'échec du montage.
• Encoche de codage : l'encoche de codage du connecteur doit correspondre pour éviter une insertion incorrecte → dommages potentiels.
• Contour : le contour général et la forme du connecteur peuvent révéler des différences propres à la série → risque de sélection de pièce erronée.

Si ces indices diffèrent, ne supposez pas une adaptation.

Provenance des étiquettes et numéros de pièces des schémas et correspondance avec les annonces

Les étiquettes et les numéros de pièces sur les schémas des pièces proviennent généralement de manuels officiels, d'illustrations en vue éclatée et de schémas de fournisseurs. Ils représentent l'identification du fabricant pour chaque composant au niveau de l'ensemble. Cependant, le système de numérotation spécifique varie souvent selon la source, les numéros peuvent donc différer entre un manuel imprimé et un schéma d'un fournisseur tiers.

Dans une vue éclatée, un repère associe une étiquette à un numéro de pièce pour montrer quel composant appartient à un ensemble spécifique. L'étiquette est généralement un nom descriptif, comme « moteur de brosse », tandis que le numéro de pièce est l'identifiant unique de cet article dans la gamme de produits. Lors de la lecture de ces schémas, notez le nom de la pièce, l'ensemble auquel elle appartient et tout indice de série qui aide à affiner la recherche à une génération de modèle spécifique.

Lors de la mise en correspondance des étiquettes et des numéros de pièces des schémas avec les annonces, une annonce peut utiliser son propre code interne au lieu du numéro de pièce d'origine. Dans ce cas, convertissez un repère de schéma en une expression de recherche ciblée en utilisant cette règle de mise en correspondance simple :

• Le repère indique « Ensemble moteur - Pièce n°12345 » → recherchez comme « ensemble moteur brosse série-500 »
• Le repère indique « Couvercle de filtre - Pièce n°67890 » → recherchez comme « couvercle filtre roomba série-800 »
• Le repère indique « Module de roue - Pièce n°11111 » → recherchez comme « ensemble module roue série-600 »
• Le repère indique « Brosse latérale - Pièce n°22222 » → recherchez comme « ensemble brosse latérale série-700 »

Gardez à l'esprit qu'un numéro d'ensemble sur le schéma ne correspond pas toujours au numéro de sous-pièce nécessaire ; vérifiez chaque repère par rapport au contexte du schéma avant de finaliser votre expression de recherche.

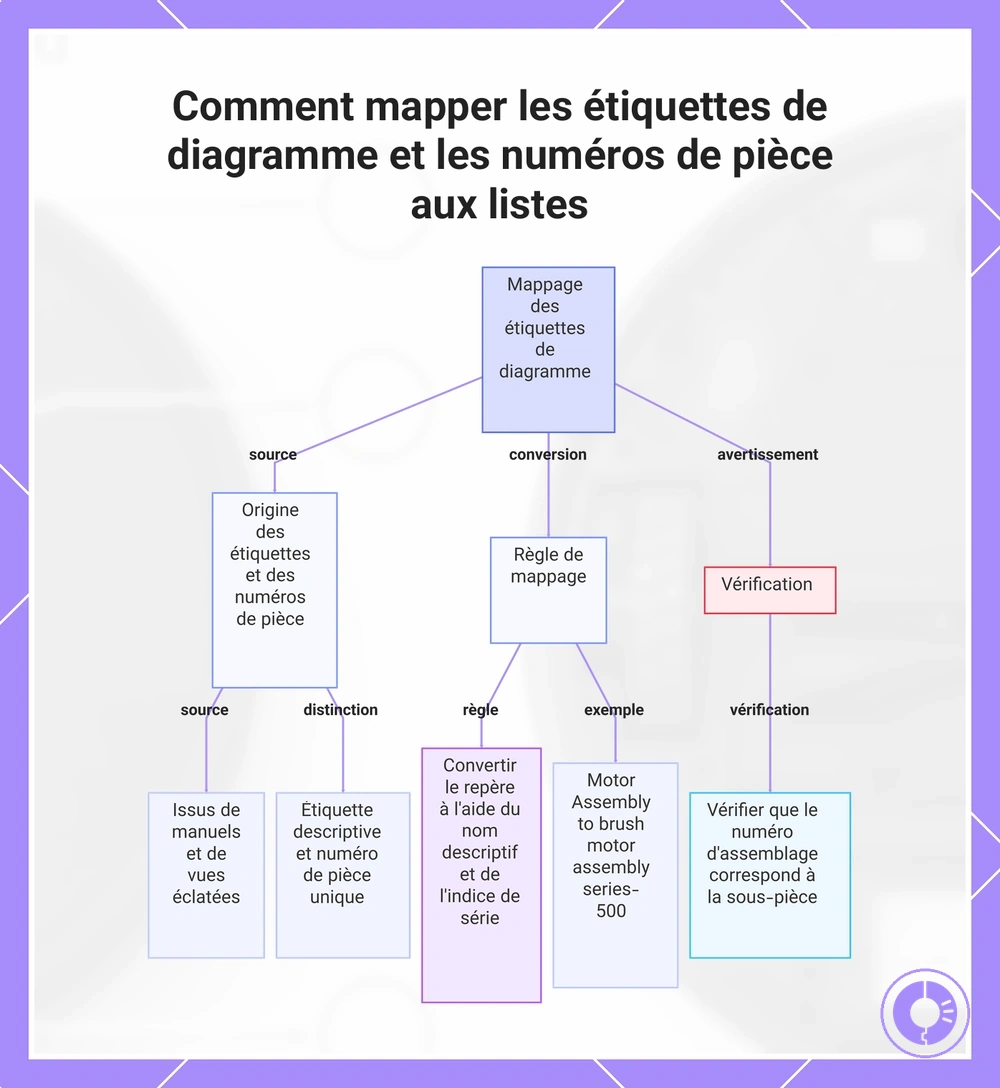

Ce graphique explique l'origine des étiquettes de diagramme et des numéros de pièce, la règle de mappage pour convertir les repères en phrases de recherche, et l'étape de vérification pour garantir une identification correcte de la pièce.

Erreurs d'interprétation courantes des schémas menant à des commandes de pièces erronées

Les commandes de pièces erronées résultent souvent d'une mauvaise lecture d'un schéma des pièces ou d'une non-correspondance du numéro de modèle plutôt que d'une simple erreur d'achat. Une liste de vérification rapide des erreurs d'interprétation courantes peut éviter des erreurs de commande répétées en les repérant avant le paiement. La plupart des erreurs peuvent être évitées avec ces vérifications.

La liste de vérification ci-dessous présente les erreurs de lecture de schéma courantes, leurs conséquences et comment les éviter.

• Mauvaise orientation de vue – Regarder un schéma sous un mauvais angle peut conduire à une lecture erronée du côté auquel une pièce appartient, ce qui amène souvent à commander une pièce pour le côté opposé. Évitez ce problème en confirmant la direction de la vue (dessus, dessous, gauche, droite) avant de consulter les repères.
• Confusion ensemble/sous-pièce – Confondre un repère d'ensemble avec une sous-pièce individuelle peut entraîner la commande d'une unité plus grande alors qu'un petit composant suffit. Évitez ce problème en vérifiant la hiérarchie des numéros de pièces ; les sous-pièces ont généralement un niveau de numérotation plus profond.
• Inversion gauche/droite – Les pièces en miroir sont fréquemment interverties lorsque le schéma n'indique pas clairement l'orientation, ce qui entraîne la réception de la pièce du mauvais côté. Évitez ce problème en vérifiant le désignateur gauche/droite par rapport à votre appareil.
• Décalage de révision – Utiliser un schéma d'une révision plus ancienne peut conduire à commander des pièces qui ne s'adaptent plus au modèle actuel. Ce risque augmente lorsque plusieurs années de modèles partagent des schémas similaires. Évitez ce problème en faisant correspondre la révision du schéma ou l'année du modèle à votre appareil spécifique.
• Piège de la similitude de nom – Des pièces avec des noms similaires mais des fonctions différentes peuvent être confondues lors du balayage d'une nomenclature ou d'une liste, ce qui conduit à se procurer le mauvais composant. Évitez ce problème en recoupant le numéro de pièce et la description avec le repère visuel sur le schéma.

Lorsque le symptôme, et non le schéma, motive la décision de remplacement, reportez-vous à quoi remplacer si ça nettoie mal. Dans les cas où des codes d'erreur aident à identifier les pièces étiquetées pertinentes, consultez codes erreur et pièces à changer. Lorsque deux indices sont en conflit, revérifiez le modèle ou la révision avant de commander.

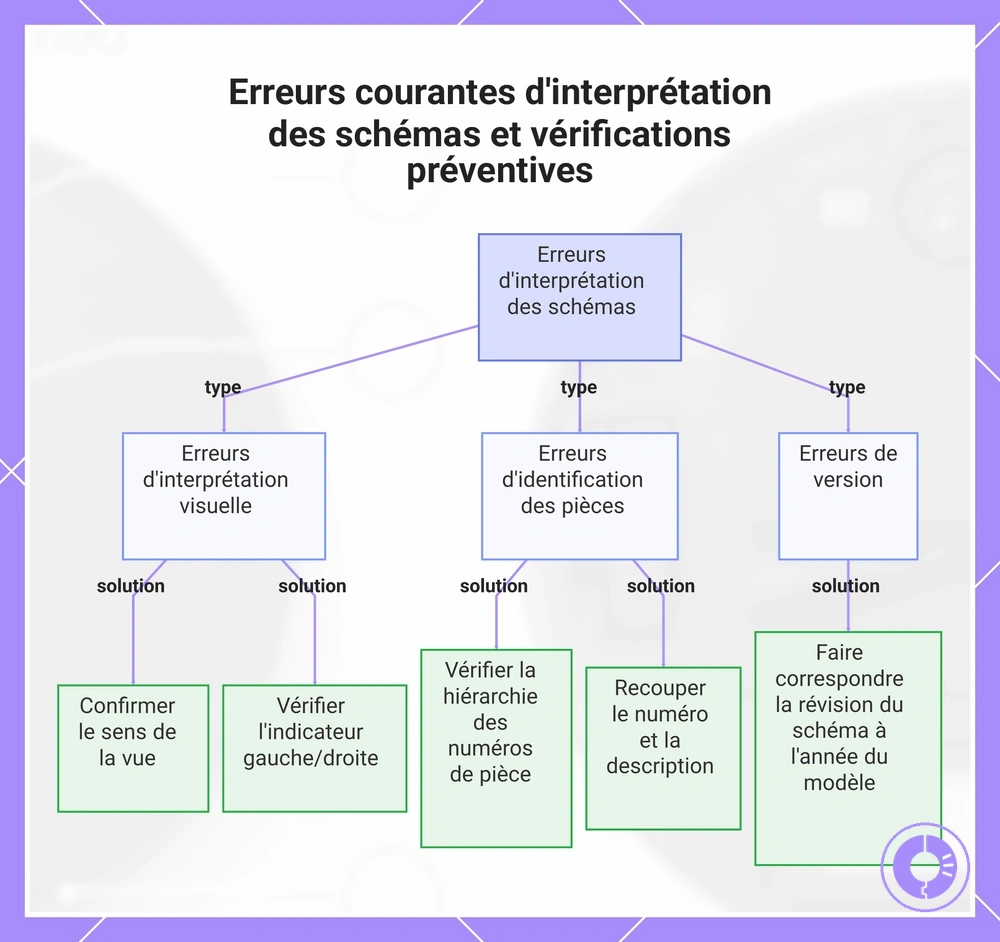

Ce schéma présente les principales catégories d'erreurs de lecture des schémas et les actions préventives clés pour éviter les commandes de pièces erronées.
