Pièces de rechange Roomba : bases sûres pour retirer et installer les composants courants

Une méthode de base sûre pour remplacer les pièces Roomba courantes permet d'éviter les dommages et les erreurs après le remplacement. Les étapes et les résultats varient selon le modèle et le type de pièce. L'accent est mis sur des comportements reproductibles plutôt que sur des instructions spécifiques à un modèle.

Les erreurs courantes consistent à forcer les composants en place ou à endommager les clips lors du retrait. Avant de retirer une pièce, vérifiez la compatibilité avec votre modèle Roomba ; un ajustement correct réduit le risque de problèmes de fonctionnement.

Périmètre des pièces de rechange pour ce processus de base et début des étapes spécifiques au modèle

Ce processus de base couvre les échanges courants réalisables par l'utilisateur, tandis que les étapes d'accès peuvent varier selon le modèle.

Les échanges réalisables par l'utilisateur sont des pièces pouvant être remplacées sans démontage complet, généralement fixées par des vis ou des clips. Pour un aperçu plus large des catégories de pièces disponibles, consultez le hub pièces détachées Roomba. Avant de desserrer une vis ou un clip, identifier les pièces avec le schéma pour confirmer le bon composant.

Une résistance inhabituelle ou l'incapacité de voir la fixation peut indiquer un point d'arrêt qui ne doit pas être forcé.

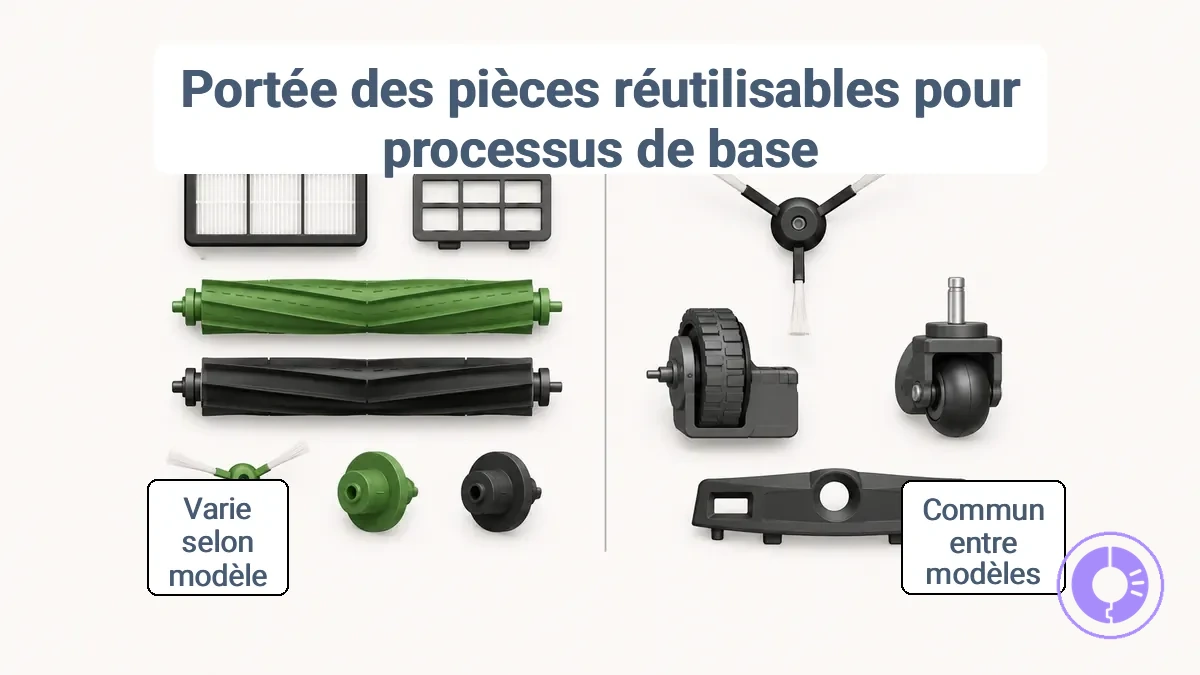

Le périmètre des pièces de rechange pour ce processus comprend deux catégories :

• Correspond au processus de base – Les pièces telles que les couvercles de filtre, les extracteurs de débris et les embouts de rouleau suivent généralement des étapes de retrait similaires selon les modèles.
• Nécessite des instructions spécifiques au modèle – Les pièces telles que les ensembles de brosse latérale, les modules de roue et les compartiments de batterie peuvent différer par la méthode d'accès et nécessitent une vérification supplémentaire.

Règles de mise hors tension et de manipulation avant d'ouvrir le robot ou de retirer des pièces

Avant d'ouvrir le robot ou de retirer une pièce, mettez-le hors tension et déconnectez-le de la station d'accueil ou du chargeur.

La mise hors tension et la déconnexion évitent les chocs électriques, les démarrages accidentels et les dommages aux composants sensibles. Omettre ces étapes peut provoquer des erreurs après le remontage, comme un robot qui ne s'allume pas correctement ou des capteurs qui fonctionnent mal.

Utilisez ces règles de mise hors tension et de manipulation pour vérifier les conditions de départ sûres pour le démontage :

• Éteignez le robot à l'aide de son bouton ou interrupteur d'alimentation.
• Retirez le robot de sa station d'accueil ou débranchez le câble de charge.
• Attendez un moment que l'énergie interne stockée se dissipe.
• Placez le robot sur une surface propre, sèche et sans électricité statique.
• Déchargez l'électricité statique en touchant un objet métallique relié à la terre avant de manipuler les pièces internes.
• Manipulez les connecteurs et le câblage avec précaution et vérifiez qu'ils ne sont pas endommagés avant de continuer.
• Si le robot a récemment fonctionné ou est encore connecté au chargeur, ses composants peuvent être chauds ou bien enfoncés ; laissez-le refroidir et inspectez avant de manipuler.

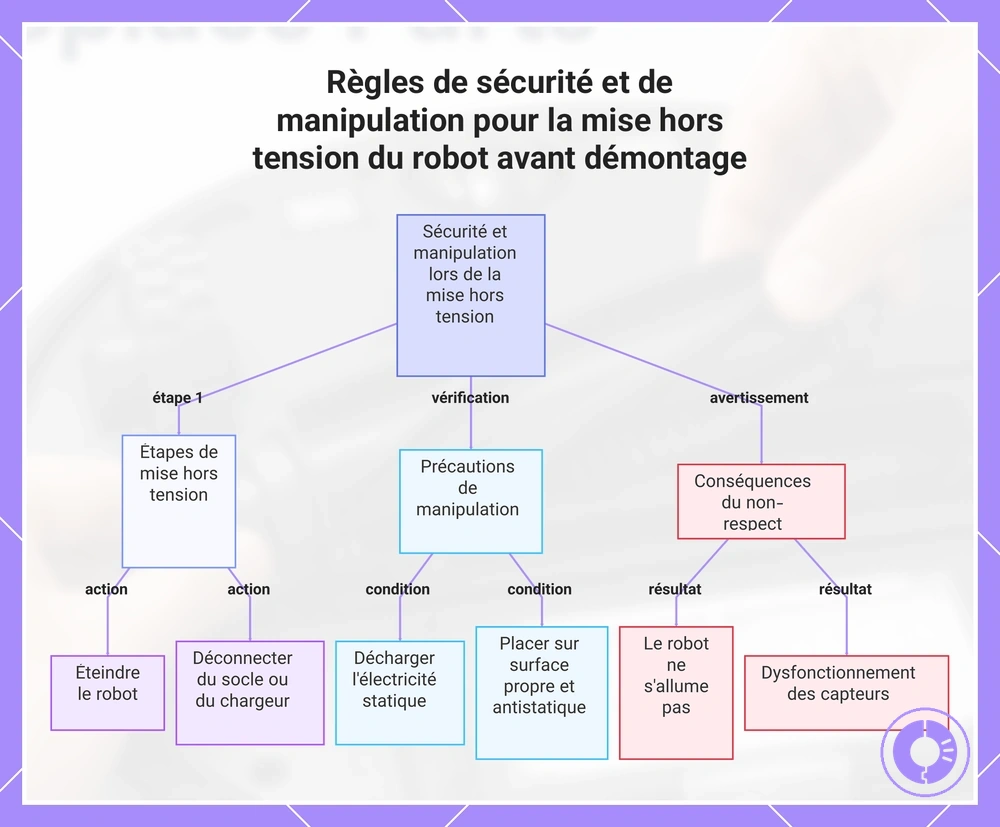

Ce graphique montre les étapes essentielles de mise hors tension, les précautions de manipulation et les risques liés au fait de sauter ces étapes avant d'ouvrir ou de retirer des pièces d'un robot.

Outils et manipulation des fixations pour éviter les vis foirées, les clips cassés et les pièces mal positionnées

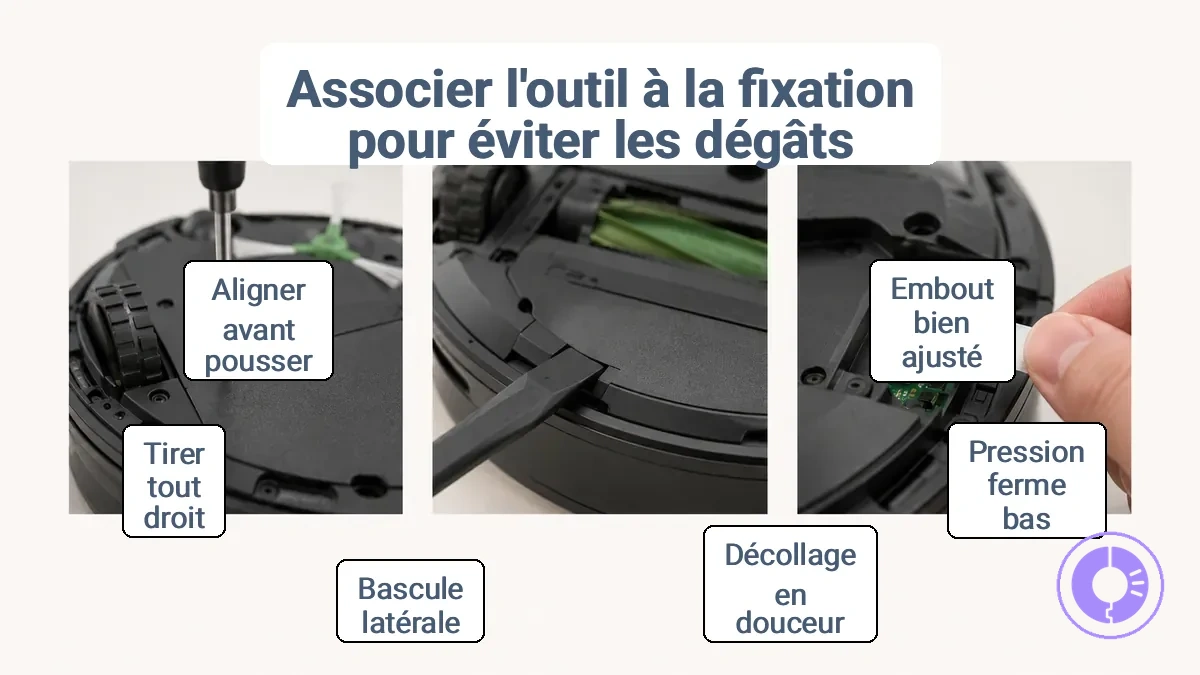

Utiliser les bons outils et les bonnes manipulations lors du retrait et de la réinstallation aide à éviter les vis foirées, les clips fissurés et les connecteurs mal positionnés.

Les fixations, clips et connecteurs ont chacun des mécanismes de déverrouillage différents et nécessitent des manipulations spécifiques pour éviter les dommages. L'approche qui fonctionne pour une vis peut casser un clip en plastique, et la force utilisée sur un clip peut plier une broche de connecteur. La règle est simple : adapter l'outil à la fixation.

La manipulation des outils et des fixations repose sur la reconnaissance du type de fixation et l'application de la bonne technique. L'image étiquette les types de fixation et montre le sens de manipulation sûr. Cette liste regroupe les habitudes courantes d'outils et de manipulations par type de fixation pour vous aider à éviter le foirrage, la fissuration ou le mauvais positionnement.

• Fixations
  • Utilisez un tournevis ou un embout qui correspond exactement à la forme et à la taille de la tête de vis ; un ajustement lâche foire souvent la fente. (Embout de bonne taille vs risque de tête arrondie.)
  • Appliquez une pression ferme vers le bas en tournant pour maintenir l'embout engagé ; un glissement peut arrondir les bords de la tête et rendre le retrait plus difficile.
• Clips
  • Faites levier sur les clips en plastique doucement avec une spatule plate ou un outil au point de déverrouillage désigné ; un levier forcé peut fissurer le clip ou sa patte de fixation.
  • Si un clip résiste, balancez-le d'un côté à l'autre au lieu de tirer directement vers le haut ; cela réduit la contrainte sur le loquet et aide à le libérer sans casse.
• Connecteurs
  • Tirez les connecteurs de nappe ou de fil droit hors de leurs prises après avoir libéré tout loquet de verrouillage ; une torsion ou un angle peut plier les broches ou endommager les contacts.
  • Alignez le connecteur avec la prise avant de l'enfoncer ; un mauvais alignement peut provoquer des contacts pliés ou une connexion incomplète.
  • Sur les connecteurs ZIF (force d'insertion nulle), soulevez le loquet avant d'insérer ou de retirer le câble ; forcer le câble sous un loquet fermé peut endommager les contacts.

Évitez de forcer une fixation ou un accessoire au-delà de son déverrouillage prévu ; un serrage excessif des vis peut foirer les filetages, et faire levier trop fort sur les clips peut les casser. Un connecteur mal positionné produit souvent un ajustement lâche ou un signal intermittent — vérifiez l'alignement si le symptôme apparaît.

Vérifications de compatibilité pour éviter les installations inadaptées et les états d'erreur répétés

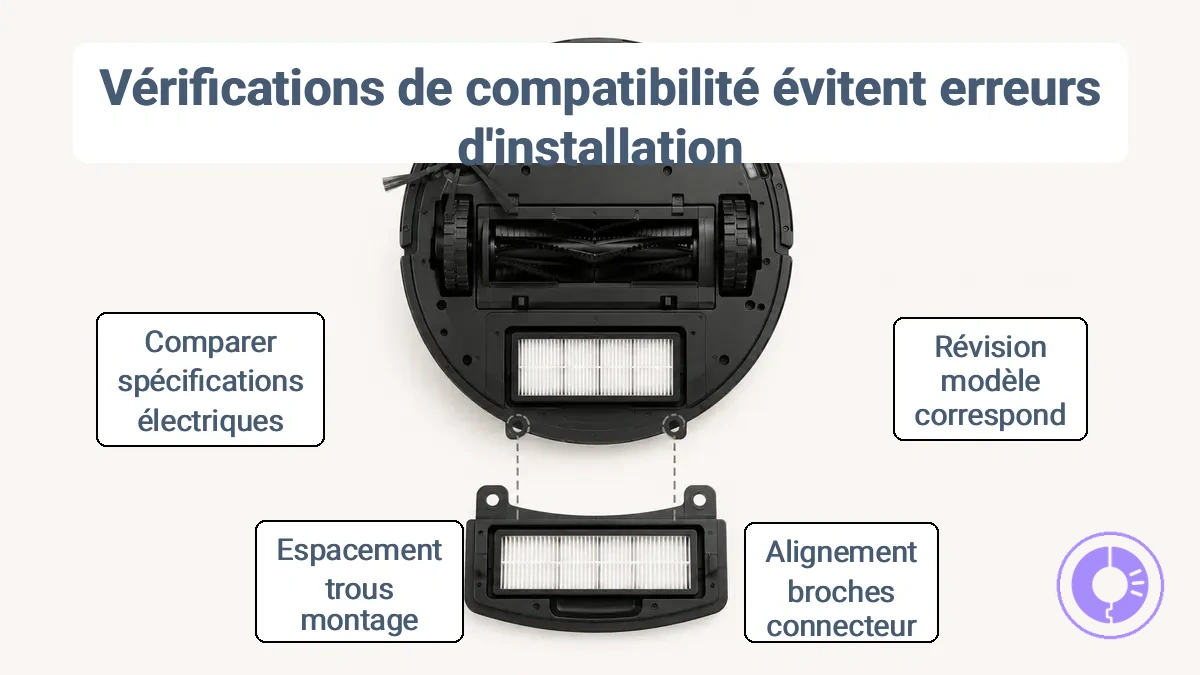

Les vérifications de compatibilité évitent les installations inadaptées et les états d'erreur répétés lors du remplacement de pièces.

Une pièce qui semble similaire peut ne pas correspondre au connecteur requis, aux points de fixation ou à la révision de pièce.

Vérifiez l'identifiant du modèle, la révision de la pièce et le type de connecteur pour confirmer l'ajustement. Le tableau organise les vérifications de compatibilité par indice de modèle et risque d'ajustement.

Indice du modèle	Indice de la pièce	Ce qu'il faut vérifier	Ce qu'un décalage peut provoquer
Numéro de modèle	Révision de la pièce	Faire correspondre le modèle et la révision de la pièce d'origine	Peut provoquer un défaut de connexion ou un état d'erreur répété
Forme du connecteur	Disposition des broches ou profondeur d'insertion	Alignement visuel et profondeur d'insertion	Peut provoquer une connexion desserrée ou une erreur intermittente
Espacement des trous de montage	Disposition du support ou des vis	Mesurer la distance entre les trous	La pièce peut ne pas être fixée, entraînant du mouvement et une erreur
Spécification électrique	Calibre du fil ou type de borne	Comparer avec l'étiquette de la pièce d'origine	Peut provoquer un défaut électrique ou un dommage au composant
Version du logiciel	Révision du firmware	Vérifier la liste de compatibilité du fabricant	Peut provoquer une erreur de communication ou une instabilité du système
Couleur ou matériau	Aspect visuel	S'assurer du même type de matériau pour l'usage prévu	Peut provoquer une usure prématurée ou une performance réduite

N'installez pas la pièce si l'un de ces indices ne correspond pas ; vérifiez plutôt la pièce correcte.

La séquence de remplacement de base : retirer, inspecter, installer et vérifier

La séquence de base pour un remplacement sûr des pièces est retirer, inspecter, installer et vérifier.

Suivre cet ordre évite les reprises et repère les dommages ; les étapes qui suivent incluent des vérifications et des signaux d'arrêt et de correction à chaque étape.

1. Retirez l'ancienne pièce — déclipsez toutes les fixations, tous les connecteurs ou tous les clips. Vérifiez la résistance. Si la pièce ne se libère pas avec un effort normal, arrêtez-vous et confirmez la méthode de retrait correcte avant de continuer.
2. Inspectez la pièce et la zone de montage — recherchez l'usure, les fissures, les débris ou un mauvais alignement. Si des dommages sont visibles ou si la surface n'est pas propre, corrigez l'état avant d'installer un remplacement.
3. Installez la nouvelle pièce — mettez-la en place fermement et alignez les points de montage. Vérifiez qu'elle s'ajuste uniformément sans espace. Si elle résiste ou se positionne de travers, arrêtez-vous et revérifiez l'alignement avant de serrer.
4. Vérifiez le fonctionnement — testez le mouvement ou la fonction de la pièce. Écoutez les bruits, les frottements ou les symptômes inhabituels. Si un symptôme apparaît, arrêtez-vous et répétez les étapes d'inspection et d'installation.

Ne sautez pas l'étape d'inspection avant l'installation ; une vérification rapide peut éviter des dommages qui nécessiteraient de répéter toute la séquence.

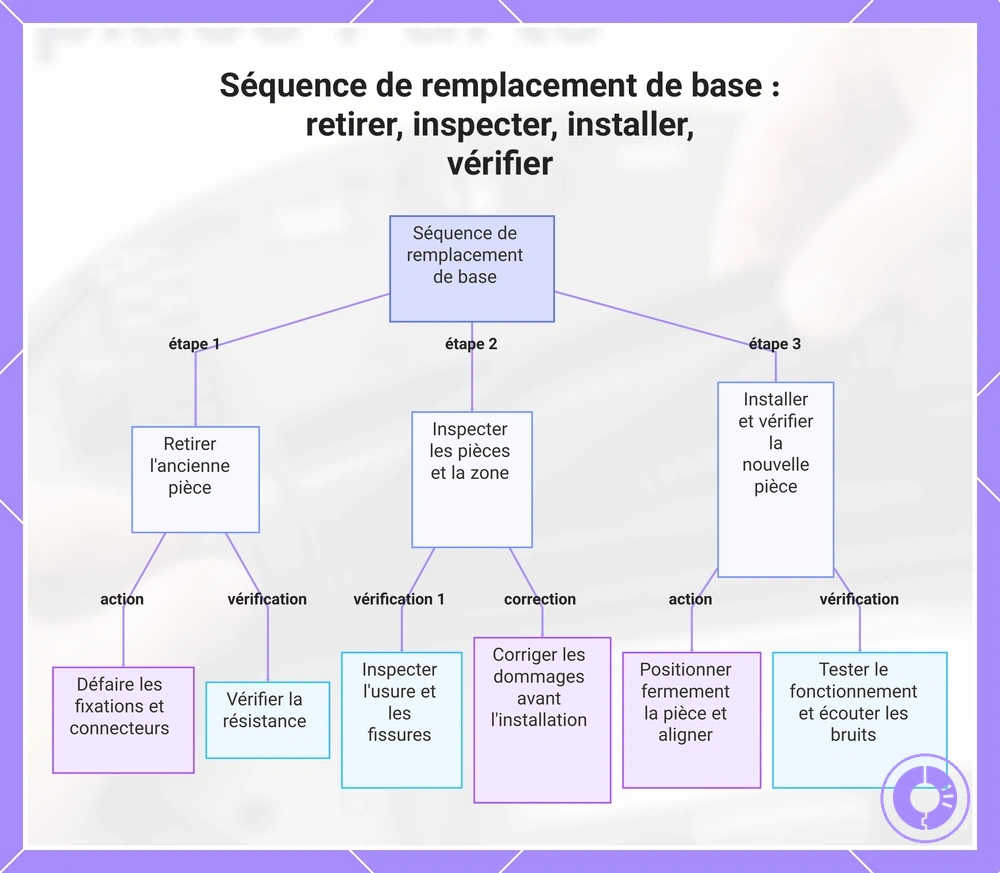

Ce graphique montre les quatre étapes principales du processus de remplacement sécurisé d'une pièce, y compris les vérifications clés et les actions correctives à chaque étape.

Retirer l'ancienne pièce sans endommager les boîtiers, les connecteurs ou les supports

Identifiez la méthode de fixation — vis, clip ou connecteur — pour retirer la pièce sans endommager les boîtiers, les supports ou les connecteurs. Une résistance signale souvent une fixation oubliée ou un clip mal aligné, alors arrêtez-vous et vérifiez avant de continuer.

Retirer l'ancienne pièce en toute sécurité signifie adapter chaque type de fixation à sa technique de déverrouillage correcte :

• Vis : retirez-les complètement avec l'embout approprié ; ne faites pas levier contre le boîtier.
• Clips : libérez le loquet ou la patte avec une pression douce ; évitez de tordre ou de tirer en biais.
• Connecteurs : tirez droit hors du support ; un balancement ou un angle peut fissurer le boîtier en plastique.
• Supports : vérifiez s'il y a des fixations cachées ou de l'adhésif avant de soulever la pièce.

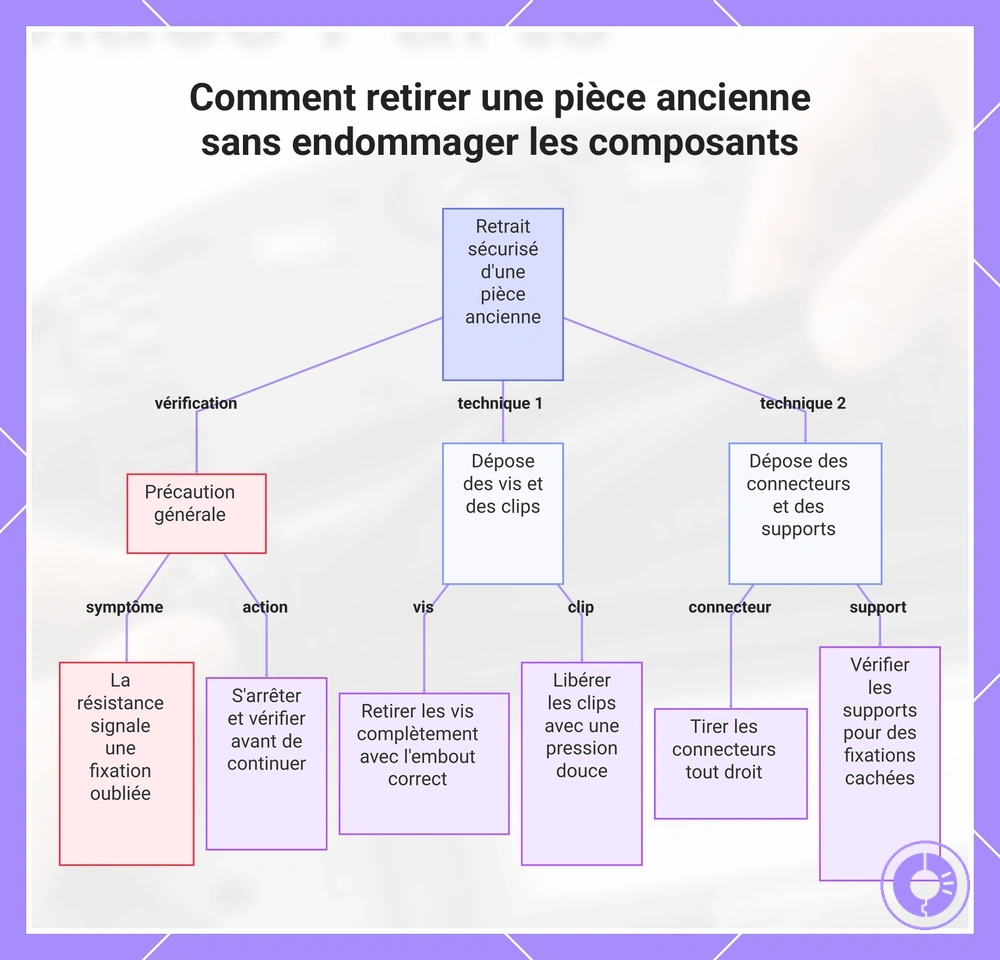

Ce graphique montre les techniques correctes pour retirer une pièce en fonction de sa méthode de fixation, ainsi qu'un avertissement important : vérifier la présence de résistance.

Inspecter la zone pour détecter les débris, l'usure et les indices d'alignement avant d'installer la nouvelle pièce

Avant d'installer la nouvelle pièce, inspectez la zone pour détecter les débris, l'usure et les indices d'alignement afin d'éviter des problèmes d'ajustement ou de performance. Omettre cette étape peut provoquer des problèmes immédiats comme un mauvais positionnement, du bruit ou un mouvement restreint. Concentrez-vous sur la zone d'assise, la cavité et les points de montage car ceux-ci affectent directement l'ajustement et le mouvement. La liste ci-dessous couvre ce qu'il faut vérifier et comment chaque facteur influe sur la réussite de l'installation.

• Inspectez la zone d'assise pour détecter les débris ou les accumulations qui pourraient empêcher un ajustement parfait.
• Vérifiez l'usure visible sur les surfaces environnantes qui peut indiquer des problèmes d'alignement.
• Recherchez les indices d'alignement tels que des espaces inégaux ou des points de montage désalignés.
• Vérifiez que la surface d'assise est propre et exempte de résidus ; nettoyez-la avant l'installation si nécessaire.
• Confirmez que la cavité est exempte de corps étrangers qui pourraient bloquer le mouvement ou la circulation d'air.
• Vérifiez que la zone d'installation est de niveau.

Si la pièce nécessite un ajustement parfait, nettoyer la surface d'assise peut aider à prévenir le bruit ou le désalignement.

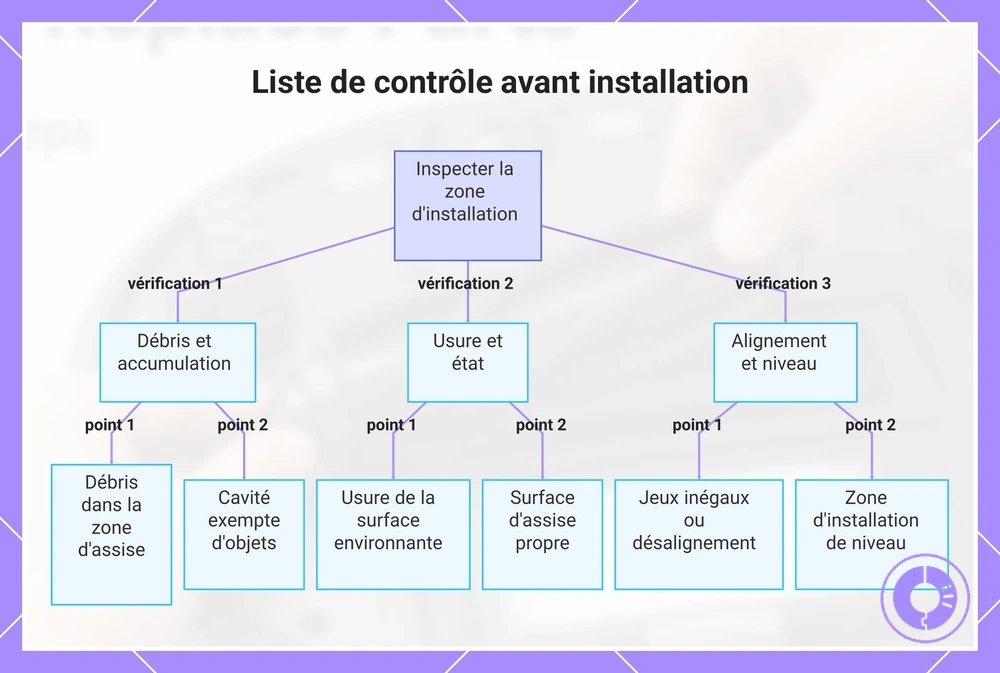

Ce graphique présente les trois principales catégories d'inspection (débris, usure et alignement) et les vérifications spécifiques à effectuer avant d'installer une nouvelle pièce afin d'éviter des problèmes d'ajustement.

Mettre en place la nouvelle pièce correctement à l'aide des indices d'orientation et d'ajustement

Mettre en place une pièce de rechange signifie utiliser les indices d'orientation pour l'aligner, afin qu'elle repose à plat et stable avec une simple pression légère — aucun effort requis.

Pour mettre en place correctement la nouvelle pièce, vérifiez les indices d'ajustement observables qui confirment l'orientation et aident à éviter un positionnement partiel :

• Marques directionnelles ou logos : repose à plat et ne bascule pas. Symptôme si inversé : peut s'incliner ou ne pas se verrouiller.
• Encoches ou formes clavetées : glisse en position sans se bloquer. Symptôme si mal aligné : peut sembler desserré ou nécessiter une pression excessive.
• Texte ou flèches : de niveau et stable lorsqu'on appuie légèrement. Symptôme si inversé : peut dépasser ou interférer avec les composants adjacents.

Après la mise en place, revérifiez en remuant doucement la pièce ; elle doit rester stable et ne pas bouger.

Si un symptôme de positionnement partiel apparaît, retirez la pièce, vérifiez son orientation et remettez-la en place.

Vérification après installation : vérifications du mouvement, du flux d'air et un court essai de fonctionnement

La vérification après installation confirme que le remplacement fonctionne avant un cycle complet, en détectant tôt les problèmes comme un flux d'air restreint ou des pièces mal alignées pour éviter de perdre du temps et d'endommager. Cette liste organise des vérifications physiques simples pour valider le mouvement, le flux d'air et le fonctionnement de base en quelques minutes.

Utilisez ces vérifications dans l'ordre ; si vous constatez un signe anormal, arrêtez-vous et revérifiez la cause probable liée à l'installation :

1. Vérification du mouvement — déplacez les registres, les bouches ou toute pièce nouvellement installée. Un déplacement fluide sans accroc ni traînée indique un alignement correct ; une résistance ou un désalignement signifie qu'il faut revérifier l'alignement des supports et le serrage des fixations, car un mauvais positionnement est une cause fréquente liée à l'installation.
2. Flux d'air des bouches de soufflage — vérifiez la présence d'un mouvement d'air régulier à chaque bouche de soufflage ouverte. Un flux constant sur toutes les bouches est attendu ; une alimentation en air faible ou absente signifie qu'il faut revérifier les raccordements des conduits et le positionnement du filtre — un conduit obstrué ou pincé peut en être la cause.
3. Aspiration de la grille de retour — placez un papier ou une main contre la grille pour évaluer l'aspiration. Une légère aspiration qui retient le papier est normale ; une aspiration faible signifie qu'il faut revérifier l'orientation du filtre et le plénum de retour pour détecter des obstructions, car les restrictions liées à l'installation sont une cause fréquente.
4. Court essai de fonctionnement — allumez le système pour un cycle bref (3 à 5 minutes). Attendez-vous à un démarrage fluide, un flux d'air stable et aucun bruit inhabituel. Des cliquetis, des vibrations ou un flux d'air irrégulier indiquent un problème ; arrêtez le système et remettez en place tout panneau ou support desserré avant de continuer.

Appliquer le processus de base aux remplacements courants sans faire de chaque pièce une procédure complète

Le même processus de base fonctionne pour les remplacements courants.

Ce qui peut changer, c'est la voie d'accès spécifique, la conception de la pièce et les points de risque lors de l'installation.

Par exemple, remplacer une batterie, un module de brosse ou un ensemble de roue peut suivre la même séquence, mais différer dans la façon d'accéder à la pièce et dans ce qui peut mal se passer. Les remplacements courants incluent le groupe batterie, l'ensemble brosse, l'unité de roue et le jeu de filtres.

Le tableau ci-dessous applique le processus de base aux remplacements courants et associe chaque famille de pièces à sa différence d'accès, son risque clé et sa meilleure vérification rapide.

Famille de pièces	Ce qui change	Risque clé	Meilleure vérification rapide
Ensemble batterie	Voie d'accès (panneau inférieur ou ouverture latérale)	Endommagement du connecteur ou pincement du fil	Test de mise sous tension et de charge
Module de brosse	Méthode de montage (vis ou clip)	Défaut d'étanchéité ou d'alignement	Cycle de fonctionnement et écoute des bruits
Ensemble de roue	Acheminement du faisceau de câbles	Contrainte du câble ou endommagement du connecteur	Test de roulement et vérification du mouvement
Jeu de filtres	Mécanisme de retenue (patte ou loquet)	Étanchéité incomplète	Vérifier l'ajustement et effectuer un court test

Décider quand effectuer un remplacement est une décision de maintenance distincte de la méthode d'installation ; reportez-vous au calendrier pour caler les remplacements.

Les séquences détaillées spécifiques aux pièces relèvent de pages dédiées lorsque des étapes d'accès exactes sont requises.

Remplacements de filtres qui évitent les fuites d'air, le bypass et un mauvais positionnement

Lors du remplacement des filtres, évitez les fuites d'air et un mauvais positionnement en commençant par un ajustement serré dans la cavité. Même un petit espace autour du cadre du filtre peut laisser l'air non filtré contourner le média, ce qui peut réduire l'aspiration et attirer des débris dans le système. Ces étapes aident à obtenir un ajustement parfait et à éviter le contournement.

Un ajustement parfait dépend à la fois des bords du filtre et d'une cavité propre.

1. Éteignez le système avant de retirer l'ancien filtre pour éviter d'aspirer de l'air non filtré dans le ventilateur.
2. Inspectez la cavité pour détecter la poussière ou les débris qui pourraient empêcher une étanchéité parfaite, et nettoyez-la si nécessaire.
3. Insérez le nouveau filtre avec la flèche de flux d'air pointant vers le ventilateur ou le moteur.
4. Vérifiez l'absence d'espaces le long de tous les bords ; le filtre ne doit pas bouger lorsqu'on le touche.
5. Après avoir fermé le panneau d'accès, écoutez les bruits de cliquetis ou de sifflement qui indiquent un problème d'étanchéité.

Si le filtre semble toujours desserré ou si le flux d'air est faible, des débris piégés dans la cavité peuvent imiter un filtre défaillant, alors revérifiez le logement pour détecter des obstructions. Pour les étapes d'accès spécifiques au modèle, consultez le guide remplacer les filtres.

Remplacements de brosses et rouleaux qui évitent les enchevêtrements, le mauvais placement et la contrainte d'entraînement

Une orientation et un positionnement corrects évitent les enchevêtrements, le mauvais placement et la contrainte d'entraînement lors du remplacement des brosses ou des rouleaux. Deux erreurs courantes sont d'installer une brosse ou un rouleau à l'envers ou de forcer un composant qui ne tourne pas librement.

Vérifier l'orientation, retirer les débris et mettre complètement en place les embouts sont les clés pour éviter les enchevêtrements et la contrainte d'entraînement.

1. Vérifiez l'orientation avant l'insertion. Alignez la brosse ou le rouleau pour que son extrémité corresponde à la forme de la douille ; un mauvais placement semble souvent serré ou de travers.
2. Faites tourner le composant à la main après la mise en place. Une rotation fluide indique un alignement correct ; une résistance ou un grincement suggère un mauvais placement.
3. Retirez les débris visibles du logement. Les enchevêtrements commencent souvent lorsque des cheveux ou du fil s'enroulent autour de la barre de brosse lors de la première rotation.
4. Mettez complètement en place les deux embouts. Des embouts desserrés peuvent provoquer du bruit et de la traînée immédiatement après le remplacement.
5. Vérifiez que la brosse ou le rouleau tourne sans accroc. S'il s'arrête ou hésite, revérifiez l'orientation et l'absence de débris.

Les instructions de votre modèle fournissent les étapes exactes pour remplacer brosses et rouleaux.

Remplacements de batterie qui évitent les dommages au connecteur et les erreurs de première charge

Remplacez la batterie sans forcer sur les connecteurs et effectuez une première charge sécurisée pour aider à maintenir un contact fiable et des performances initiales. Une manipulation douce réduit la contrainte sur le boîtier du connecteur et aide à garantir que la connexion reste stable.

Mettez la batterie en place fermement et vérifiez la recharge initiale avec ces étapes :

1. Faites : Inspectez le compartiment de la batterie pour détecter les débris et la corrosion. Vérifiez : Nettoyez toute accumulation sur les bornes avant de les connecter.
2. Faites : Alignez le connecteur avec l'encoche correspondante. Vérifiez : Le connecteur est complètement enfoncé jusqu'à ce que vous entendiez ou sentiez un clic.
3. Faites : Utilisez une clé sur les écrous des bornes uniquement jusqu'à ce qu'ils soient serrés. Vérifiez : Les câbles ne bougent pas lorsqu'on tire doucement dessus.
4. Faites : Branchez le chargeur correct pour le type de batterie. Vérifiez : La première recharge se termine sans interruption ni codes d'erreur.

Si l'appareil ne s'allume pas après le remontage, un connecteur desserré peut provoquer un mauvais contact et imiter une batterie défaillante même si la batterie est neuve. Pour des instructions de sécurité complètes, consultez comment remplacer la batterie en sécurité.

Remplacements de modules de roue qui évitent les problèmes d'alignement et la mauvaise traction après installation

Les remplacements de modules de roue qui évitent les problèmes d'alignement et la mauvaise traction commencent par une mise en place correcte. Un module mal positionné peut provoquer des tiraillements ou des à-coups.

1. Commencez par nettoyer le logement de la roue et retirer tout débris qui pourrait empêcher le module de reposer à plat.
2. Mettez le module fermement en place contre la surface de montage, puis serrez les fixations en croix au couple spécifié pour votre modèle.
3. Faites tourner la roue à la main pour confirmer un mouvement fluide et vérifier l'absence de frottement.
4. Après un court essai de conduite, revérifiez la mise en place et inspectez le logement de la roue pour détecter des débris avant de supposer que le module est défectueux.

Pour les détails spécifiques au modèle sur le maintien de l'adhérence et du suivi droit, consultez remplacer les roues et la traction.

Erreurs de remplacement courantes à l'origine de bruit, de mauvais nettoyage ou d'erreurs récurrentes

Les problèmes après remplacement tels que le bruit, un mauvais nettoyage ou des erreurs récurrentes sont généralement causés par un mauvais positionnement, une orientation incorrecte, des débris ou des pièces incompatibles.

Lorsqu'un symptôme apparaît après un remplacement, vérifier d'abord l'installation est plus rapide que de supposer que la pièce est défectueuse. Commencez par examiner comment la pièce repose, l'alignement et la présence de débris.

Les erreurs de remplacement courantes produisent des symptômes spécifiques. La liste ci-dessous associe chaque symptôme à sa cause probable et à l'action de vérification la plus rapide :

• Pièce mal positionnée → bruit ou vibration → Retirez la pièce et remettez-la fermement en place.
• Orientation incorrecte → mauvais nettoyage ou performances réduites → Vérifiez les repères d'alignement ou les indicateurs directionnels.
• Débris dans la cavité → traînée, résistance ou cliquetis → Nettoyez soigneusement la zone avant de réinstaller.
• Pièce de rechange incompatible → erreurs récurrentes ou mauvais fonctionnement → Comparez la pièce à l'originale en termes de forme, de taille et de points de montage.
• Fixations trop serrées → frottement ou grincement → Desserrez au couple correct et resserrez.
• Fixations insuffisamment serrées → jeu ou cliquetis → Serrez à la spécification recommandée.
• Utilisation d'un outil incorrect → pièce ou boîtier endommagé → Passez à l'outil approprié et inspectez les dommages.
• Oubli de retirer les caches de protection → flux d'air bloqué ou mauvais nettoyage → Retirez tous les emballages et caches avant l'installation.
• Surfaces de contact sales → mauvaise étanchéité ou bruit intermittent → Nettoyez les deux surfaces avec un chiffon sec avant le remontage.

Si la pièce ne correspond en rien à l'originale, arrêtez l'installation et confirmez la compatibilité avant de continuer.

Une pièce mal positionnée peut produire un cliquetis qui disparaît après un repositionnement, tandis qu'une pièce incompatible provoque souvent le retour de la même erreur. L'usure préexistante des composants environnants peut parfois imiter une erreur d'installation. Dans les deux cas, revérifiez l'ajustement avant de supposer une défaillance.

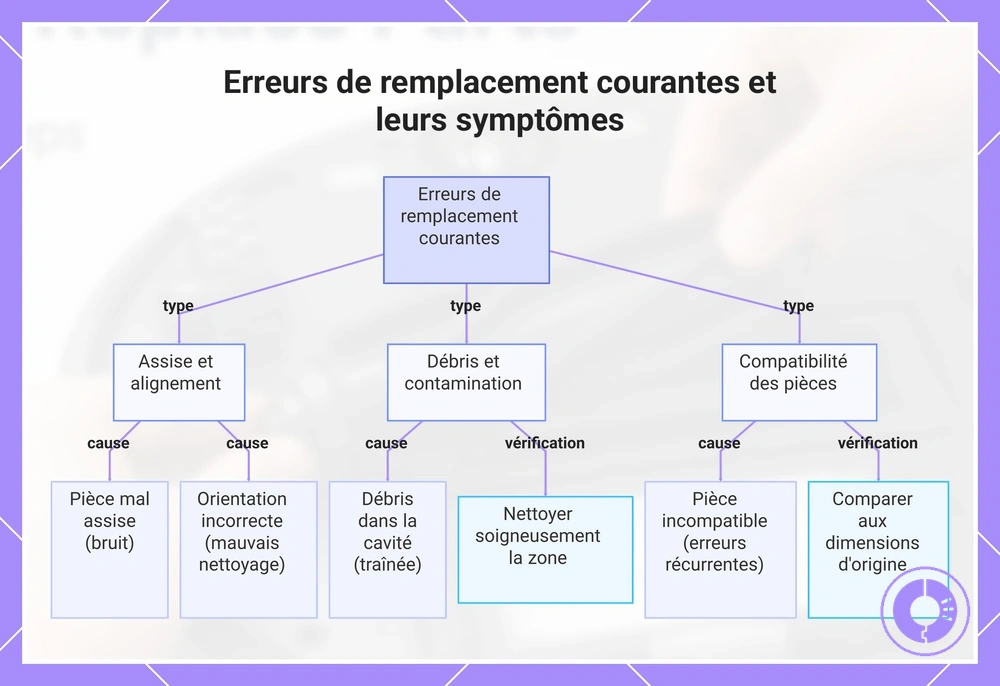

Ce graphique montre les erreurs d'installation les plus courantes qui causent des problèmes après remplacement, regroupées par type de cause, et les actions recommandées.
