Roomba Yedek Parça Şeması: Bileşen Adları ve Konumları

Bir Roomba yedek parça şeması, bileşenleri robot üzerindeki fiziksel konumlarına göre etiketleyerek ihtiyacınız olan parçayı tanımlamak için bir referans sağlar. Bu tanımlama adımı, belirli bir yedek parçanın belirli bir model veya seriye uyduğunu onaylamaktan ayrıdır – şemalar tanımlar, uyumu onaylamazlar. Doğru adlar ve konumlar olsa bile, ünitenizin revizyonuna karşı doğrulama hala gerekli olabilir.

Konum tabanlı bir görünüm olmadan, montaj grupları ve alt parçalar arasındaki adlandırma belirsizliği yanlış parça sipariş edilmesine yol açabilir. Bir parça şeması, her bileşenin robot içinde nerede bulunduğunu göstererek karışıklığı ve yalnızca bir alt parça gerektiğinde bir montaj grubu sipariş etme riskini azaltmaya yardımcı olur — örneğin, temizleme kafası modülü ile iç fırça tertibatı. Bir etiketi fiziksel bir konumla eşleştirmek (sağ tekerlek modülü ile sol tekerlek modülü gibi), yalnızca sözlü tanımlamalardan kaynaklanan hataları sınırlamaya yardımcı olabilir.

Bu sayfa, her modeli veya ürünü listelemek yerine tanımlama bilgilerini şema biçimine ve bileşen gruplarına göre düzenler. Aşağıdaki bölümler, bu bileşen gruplarının ve şema biçimlerinin tanımlama için nasıl kullanılacağını açıklamaktadır.

Bir Roomba Parça Şemasının Tanımlamaya Yardımcı Olduğu ve Onaylamadığı Şeyler

Bir Roomba parça şeması, robot düzeninde görünen bileşenlerin adlarını, konumlarını ve montajını tanımlar, ancak farklı modeller veya revizyonlar arasında uyumluluğu onaylamaz.

Belirli bir fırça veya filtreyi bulurken, şemanın işaretlemeleri ve etiketleri belirsizliği azaltır. Örneğin, çift çok yüzeyli kauçuk fırçalar, alt görünümde şekillerini ve montaj konumlarını doğrulayan net bir etiketle görünür.

Buna karşılık, aynı fırça daha sonraki bir model için farklı bir revizyona sahip olabilir, yani şema tek başına uyumu onaylayamaz. Bu EAV zinciri sınırı işaretler: bir parça → görünür ipuçları ve konumu → şema etiketi → net tanımlama, karşısında bir parça → model veya revizyon kısıtlaması → uyum onaylanmadı. Belirli bir bileşenin Roomba'nızın modeli ve revizyonuyla çalışıp çalışmadığını doğrulamak için, Roomba yedek parçaları ana sayfası gibi ek çapraz referans gereklidir.

• Tanımlar
  • Her görünür parça için bileşen adları ve referans işaretlemeleri.
  • Kesin konumlar, örneğin robotun altındaki çift fırçaların konumu veya haznenin içindeki filtre.
  • Montaj ilişkileri, örneğin fırça modülünün tabana nasıl bağlandığı.
• Onaylamaz
  • Farklı Roomba model numaraları veya donanım revizyonları arasında uyum; uyumluluk belirli şasi tasarımına bağlıdır.
  • Değiştirme gerekliliği; şema aşınma, performans düşüşü veya arıza belirtmez.

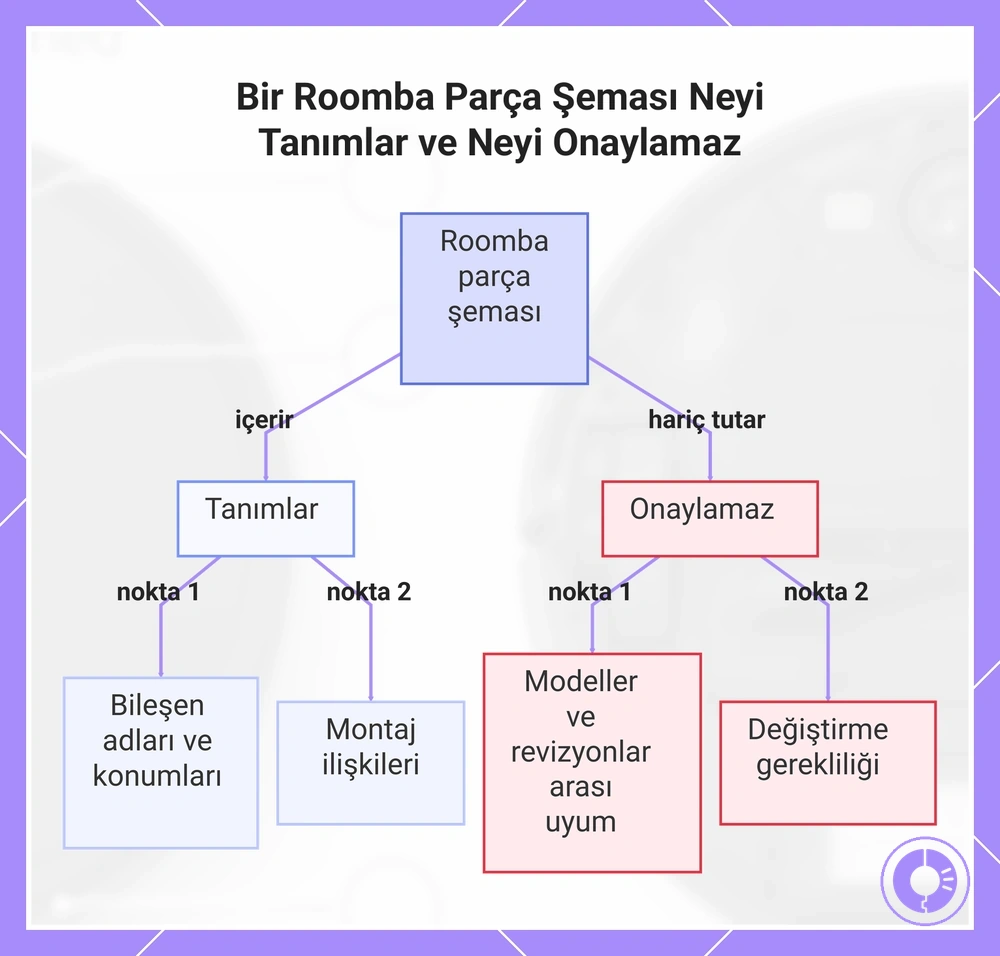

Bu grafik, bir Roomba parça şemasının tanımlamaya yardımcı olduğu ve onaylamadığı şeyleri gösterir.

Yaygın Roomba Şema Biçimleri: Üst Görünüm, Alt Görünüm ve Patlatılmış Görünümler

Şema biçimi, bir Roomba'da en hızlı ve en güvenilir şekilde neyi tanımlayabileceğinizi belirler. Bu üç biçim—üst görünüm, alt görünüm ve patlatılmış görünüm—bir Roomba parça şemasını okurken her biri farklı bir amaca hizmet eder.

Bir parça şeması biçimi, bileşenleri sunmak için kullanılan görüntüleme perspektifini ve detay seviyesini tanımlar. Tablo, her biçimin öne çıkan özelliklerini, tanımlama için en iyi kullanımını ve kaçınılması gereken yaygın bir yanlış okumayı düzenler.

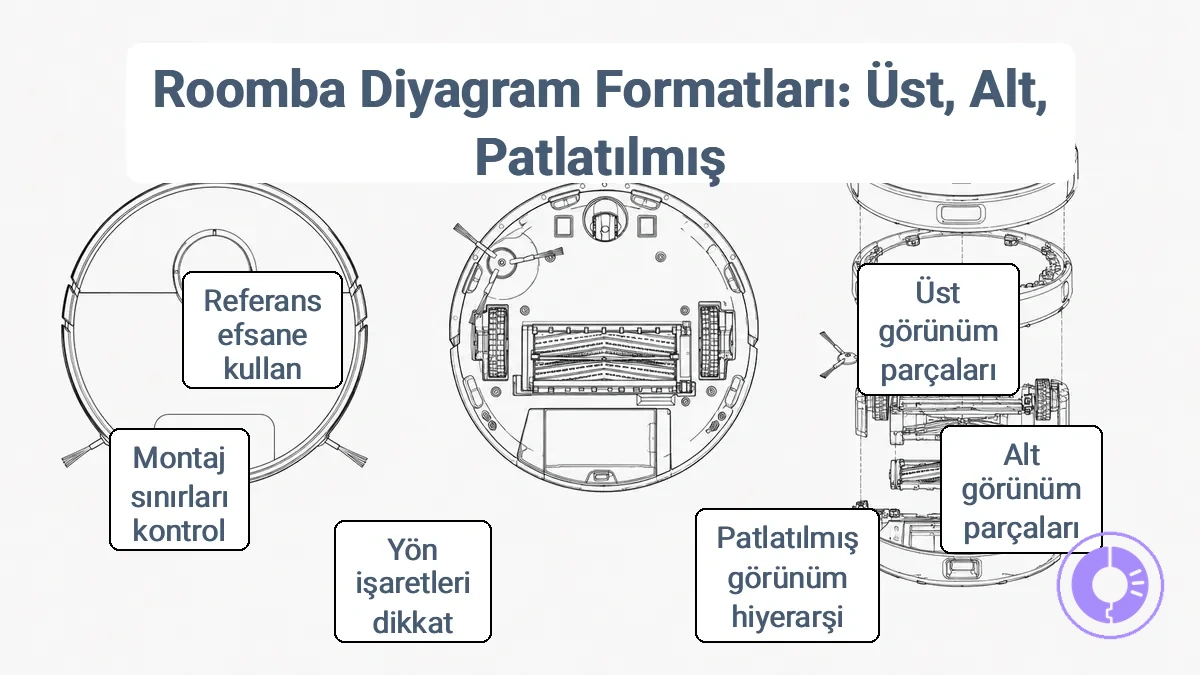

Görsel, üst, alt ve patlatılmış görünümleri göstererek biçimi hedefinizle eşleştirmenizi sağlar.

Biçim	Öne Çıkanlar	Tanımlama için en iyisi	Kaçınılması gereken yaygın yanlış okuma
Üst görünüm	Kapak, hazne, ön yüz, sensörler, tutamak, filtre erişimi	Kullanıcı tarafından erişilebilen bileşenler ve erişim noktaları	İşaretleyiciler eksikse ön-arka yönlendirme
Alt görünüm	Temizleme kafası, tahrik tekerlekleri, döner tekerlek, sensörler, pil bölmesi	Zeminle temas eden parçalar ve tahrik sistemi	İşaretlemeler yönlendirmeyle hizalanmamışsa sensör konumları
Patlatılmış görünüm	İşaretleme çizgileri, montaj sınırları, alt parça ilişkileri	İç parça hiyerarşisi ve montaj sırası	Montaj sınırları vurgulanmadığında katmanlı parçaların karıştırılması

Dikkat edilmesi gereken yaygın yanlış okumalar:

• Yanlış yönlendirme: Yönlendirme işaretleyicilerini kontrol etmeden şemayı döndürmek sol/sağ veya ön/arka etiketlerini tersine çevirebilir ve yanlış parça tanımlamaya yol açabilir.
• Montajları karıştırmak: Benzer görünen ancak farklı alt montajlara ait parçalar, montaj sınırları şemada net değilse yer değiştirilebilir.
• Göstergeyi atlamak: İşaretleme göstergesini yok saymak, bağlantı elemanı türlerinin, parça numaralarının veya referans sembollerinin yanlış tanımlanmasına neden olur.

Bu risklerin farkında olmak, her şema biçiminin belirli bileşen grupları hakkında neyi ortaya çıkardığını netleştirmeye yardımcı olur.

Kontroller, kapak parçaları ve toz haznesi erişim noktaları için üst görünüm etiketleri

Kapaktaki üst görünüm etiketleri genellikle düğme/kontrol kümesini ve toz haznesi açma noktasını belirtir. Robotu açmadan her birini dış kapak üzerindeki konumundan tanımlayabilirsiniz.

Temizleme kafası modülleri, tekerlekler ve sensörler için alt görünüm düzeni

Alt görünüm, robotu sökmeden temizleme kafası modülünü, tekerlek modüllerini ve sensör pencerelerini bulmayı ve ayırt etmeyi sağlar. Temizleme kafası modülü, yanal olarak uzanan belirgin bir muhafaza ana hatlarıyla merkez alanı kaplar. Tekerlek modülleri, temizleme kafasının her iki yanında, her biri görünür tekerlek boşluklarına sahip ayrı bir muhafaza içinde bulunur. Uçurum sensörü pencereleri, ön kenar boyunca ve tekerlek muhafazalarının yakınında küçük dikdörtgen veya dairesel açıklıklar olarak görünür. Bölge taraması — ön kısım sensörler, orta kısım temizleme kafası ve arka kısım tekerlek modülleri için — genellikle her bileşeni etiketiyle eşleştirmeye yardımcı olur.

Patlatılmış görünümler, parça numaraları ve montajların alt parçalara nasıl ayrıldığı

Patlatılmış bir görünüm, bir montajı uzamsal düzenini koruyarak bileşenlerine ayırır.

Bu ipuçları, işaretleme çizgilerini, miktar işaretleyicilerini ve montaj sınırlarını yorumlamaya yardımcı olur.

• İşaretleme çizgileri bir parça numarasını veya etiketini ilgili bileşenine bağlayarak hangi tanımlayıcının hangi parçaya ait olduğunu netleştirir.
• Miktar işaretleyicileri (genellikle parantez içinde bir sayı) bir montajda belirli bir parçanın kaç kopyasının kullanıldığını belirtir. Bu, aynı parça birden fazla konumda göründüğünde eksik veya fazla sipariş vermeyi önlemeye yardımcı olabilir.
• Montaj sınırları (parantezler, kesik çizgiler veya gruplanmış düzenler) hangi parçaların bir alt montaja ait olduğunu göstererek birlikte bir ünite olarak mı yoksa ayrı ayrı mı gönderildiğini ayırt etmeyi kolaylaştırır.

Tipik bir risk: bir alt parça yerine bir montajı işaret eden bir işaretleme çizgisi aramanızı yanlış yönlendirerek ihtiyacınız olan bireysel bileşen yerine tüm bir üst düzey üniteyi sipariş etmenize yol açabilir. Bu tür şemalardaki parça numaraları seriye veya kaynağa göre değişebilir, bu nedenle etiketi ünitenizin belirli yapılandırmasına göre doğrulayın.

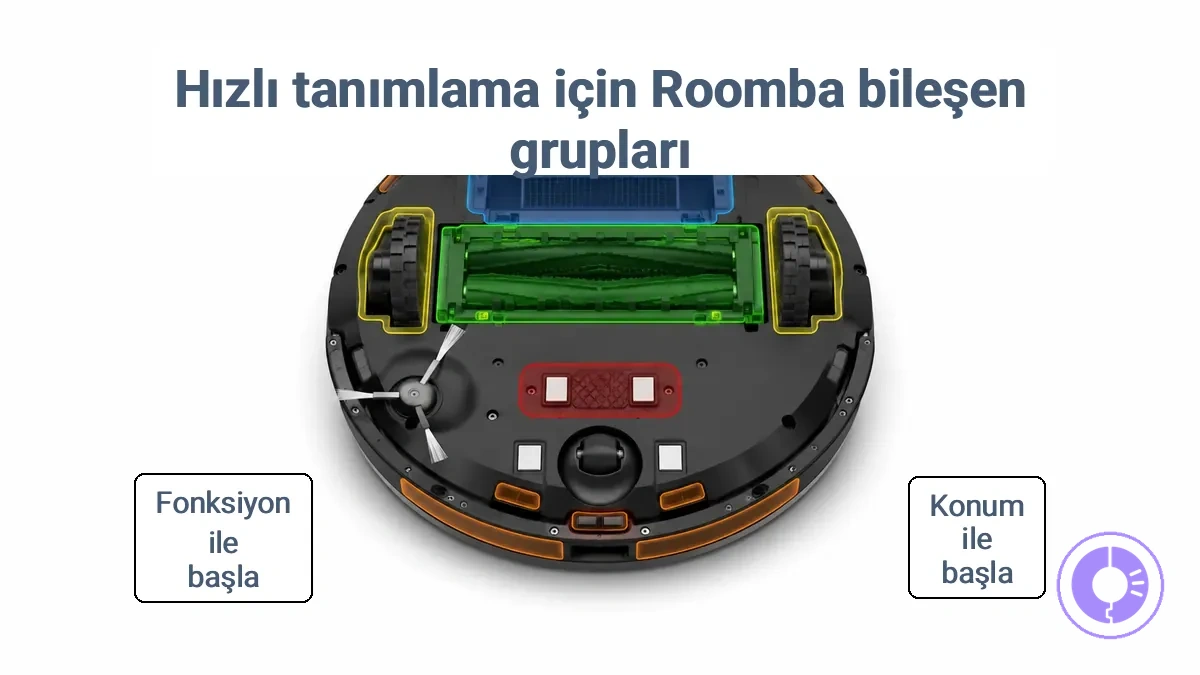

Bir parça tanımlama şemasında hızlıca bulunacak Roomba bileşen grupları

Bileşenleri işlevsel alana göre gruplamak, bir tanımlama şemasında parçaları daha hızlı bulmanıza yardımcı olur. Şema her bölgeyi konum ve işleve göre gruplar. Tüm parça adlarını taramak yerine ilgili grubu arayarak başlayın.

Her bölge, tanımlama şemalarındaki tipik konumları ve yaygın etiket terimlerini gösterir.

Bileşen grubu	Göründüğü yer	Yaygın etiket sözcükleri
Hava akışı/hazne	Toz haznesi kapağının altında veya robotun arkasına yakın	hazne, filtre, havalandırma
Temizleme kafası	Robotun altında, tekerlekler arasında	temizleme kafası, fırça modülü, ekstraktör
Hareketlilik	Sol ve sağ tekerlek modülleri, ön döner tekerlek	tekerlek modülü, döner tekerlek, tahrik tekerleği
Güç/şarj	Alt şarj kontakları, pil bölmesi	pil, şarj kontakları, konektör
Sensörler	Ön tampon, alt düşüş sensörleri, uçurum sensörleri	sensör, tampon, kızılötesi

Konum veya işleve göre başlayın:

• Konuma göre başlayın – parçanın göründüğü robot alanına bakın (üst, alt, ön).
• İşleve göre başlayın – parçanın ne yaptığını belirleyin (temizle, hareket ettir, güç ver, algıla).

Yaygın bir sorun, tanımlama gruplarını parça türü anlayışıyla karıştırmaktır. Bileşen grupları parçaları hızlıca bulmanıza yardımcı olsa da, parça türleri ve her birinin görevi anlamak, şekil, boyut ve malzeme eşleştirmeyi içeren ayrı bir adımdır.

Eş anlam karışıklığını azaltmak – örneğin, “hazne” ve “toz haznesi”nin aynı bölgeye atıfta bulunduğunu fark etmek – aramanızı verimli tutar.

Toz haznesi hava akışı parçaları: filtre, filtre çerçevesi, contalar ve havalandırmalar

Hazne alanı çevresinde en yaygın etiketlenen hava akışı yolu parçaları filtre, filtre çerçevesi, contalar ve havalandırmalardır. Yaygın etiket varyantları şunları içerir:

• Filtre: haznenin içinde bulunur; genellikle "toz haznesi filtresi" veya "hazne filtresi" olarak etiketlenir.
• Filtre çerçevesi: filtreyi yerinde tutar; "filtre tutucu," "çerçeve" veya "hava filtresi tutma çerçevesi" olarak görünebilir.
• Contalar: çerçeve ile hazne arasındaki keçeler; genellikle "kauçuk conta," "keçe" veya "conta" olarak etiketlenir.
• Havalandırmalar: havanın çıkmasını sağlayan açıklıklar; genellikle "hava havalandırması," "egzoz havalandırması" veya "havalandırma" olarak etiketlenir.

Filtre çerçevesinin yuva şekli ve boyutu, doğru etiketini tanımlamaya yardımcı olur.

Temizleme kafası modülleri: silindirler, fırça modülü parçaları, yan fırça ve kapaklar

Temizleme kafası modülü etiketleri, yanlış aramaları azaltmak için genellikle montaj etiketleri veya alt parça etiketleri olarak gruplandırılır.

'Temizleme Kafası Modülü' veya 'Kafa Modülü Montajı' gibi montaj etiketleri, silindir/fırça, yan fırça ve kapağı içeren komple üniteyi ifade eder. 'Silindir fırça', 'yan fırça' veya 'kapak' gibi alt parça etiketleri ise her parçayı ayrı ayrı adlandırır. Kapak ana hatları, silindir yerleşimi ve montaj noktası yönelimi gibi minimum ayırt ediciler, bir modül adı (komple montaj) ile bir bireysel parça adı (tek bileşen) arasındaki karşıtlığı netleştirir.

Hareketlilik düzenekleri: sol ve sağ tekerlek modülleri, döner tekerlek ve çekiş parçaları

Scooter ve akülü tekerlekli sandalyeler için hareketlilik şemaları, sol/sağ yönlendirme göz ardı edildiğinde genellikle uyumsuz parçalara yol açar. Her taraftaki tekerlek modülü simetrik görünebilir ancak montaj tırnak konumu, konektör hizalaması veya kablo yönlendirmesi açısından genellikle farklılık gösterir, bu nedenle orijinal düzenek üzerindeki etiketlemeyi doğrulayın. Döner tekerlek yerleşimi spesifiktir: ön döner tekerlekler tipik olarak serbestçe döner, arka tahrik tekerlekleri sabit kalır ve şema üzerindeki yönelimleri fiziksel üniteyle eşleşmelidir. Çekiş diş desenleri, işaretler soluk veya mevcut olmadığında solu sağdan ayırt etmek için görsel bir etiket ipucu görevi görür. Bir yedek modül aramadan önce sol/sağ yerleşimi gerçek şasiye göre doğrulayın.

Güç ve şarj parçaları: pil yerleşimi, kontaklar ve konektör yönelimi

'+' ve '-' işaretleri gibi güçle ilgili etiketler, pil yerleşimi, şarj kontakları ve konektör yönelimi görsel kontrolleriyle birlikte doğru tanımlamayı onaylamaya yardımcı olur.

Bu nitelikleri doğrulamak, uyum uyumluluğu anlamına gelmeden tanımlama güvenini artırır. Bir pil takımının konektör niteliği—pin düzeni veya tırnak şekli gibi—beklenen yönelimle eşleşmediğinde bir uyuşmazlık riski ortaya çıkar. Konektör yönelimi ve kontak düzeni modele göre farklılık gösterebilir, bu nedenle bir eşleşme varsaymadan önce her niteliği doğrulayın.

Algılama ve navigasyon etiketleri: tamponlar, uçurum sensörleri ve ilgili muhafazalar

Algılama etiketleri, robotik bir süpürgede tamponlar ve uçurum sensörleri gibi sensörleri ve ilgili bileşenleri içeren fiziksel muhafazalar üzerindeki tanımlamalardır.

Bu etiketler tipik olarak tampon montajının yakınındaki ön kenarda ve uçurum sensörü ünitelerini barındıran alt taraftaki pencerelerin yakınında görünür. Alt taraftaki bir pencerenin yakınındaki bir etiket, genellikle her uçurum sensörünün konumunu işaretleyerek değiştirme için doğru sensör muhafazasının tanımlanmasına yardımcı olur. Bu sensör muhafazalarının ve etiketlerinin tam düzeni seriye göre değişebilir, bu nedenle etiket konumunun ve muhafaza şeklinin belirli modele göre doğrulanması önerilir.

Roomba serilerinde tekrarlanan parça adlandırma ve etiketleme kuralları

Roomba parçaları için adlandırma kalıpları seriler arasında tekrarlanır, ancak aynı etiket ifadesi aynı fiziksel uyumu garanti etmez. Bir parça şeması kullanırken amaç, uyumluluk varsaymak yerine etiketleri doğru yorumlamaktır.

Adlandırma kuralı, bir parçayı modül, montaj veya alt parça etiketine göre tanımlamak için kullanılan sistemdir. Yaygın eş anlam kümeleri ve arama ifadeleri, bir şemada doğru parçayı bulmaya yardımcı olur. Bu örnekler, terim varyantlarını belirli anlamlara ve doğrulanması gerekenlere eşler:

• Filtre modülü – genellikle çerçeve dahil komple filtre montajı – model numarası ön ekiyle seri uyumluluğunu kontrol edin.
• Fırça montajı – yaygın olarak uç kapaklı tam silindir ünitesi – klips şeklini ve uzunluğunu şemaya göre doğrulayın.
• Yan fırça – tipik olarak fırça motoruna bağlanan bir alt parça – fırça teli sayısını ve montaj türünü onaylayın.
• Sensör dizisi – genellikle birden fazla sensör içeren bir modül – konektör pin sayısını ve muhafaza şeklini inceleyin.
• Toz haznesi – kapasite ve kilit tasarımına göre değişen montaj – hazne yüksekliğini ve açma mekanizmasını eşleştirin.
• Şarj kontakları – robot veya şarj istasyonu üzerindeki alt parça – kontak aralığını ve yay gerginliğini kontrol edin.
• Aynı ad, farklı şekil – bir serideki 'fırça montajı', başka bir serideki aynı terimden silindir malzemesi ve çapı açısından farklılık gösterebilir.
• Farklı ad, aynı konum – bir şemadaki 'yan fırça', başka bir şemada 'kenar süpürücü' olarak adlandırılabilir, ancak her ikisi de aynı montaj noktasını kullanır.

Doğru parça tanımını seçmek için yalnızca etiketi değil, şema bağlamını kullanın.

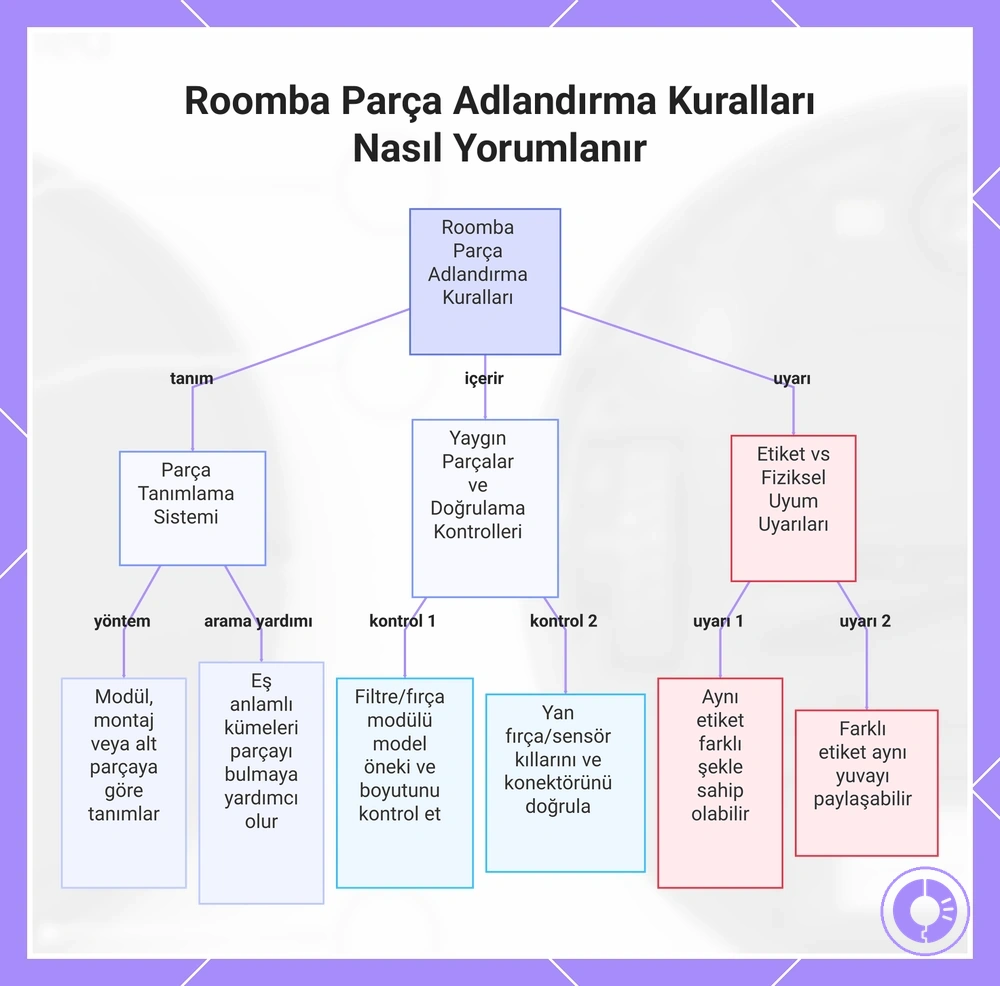

Bu grafik, Roomba parça adlandırma kurallarının nasıl çalıştığını, yaygın parçalarda neyin kontrol edileceğini ve etiket farklılıklarıyla ilgili uyarıları gösterir.

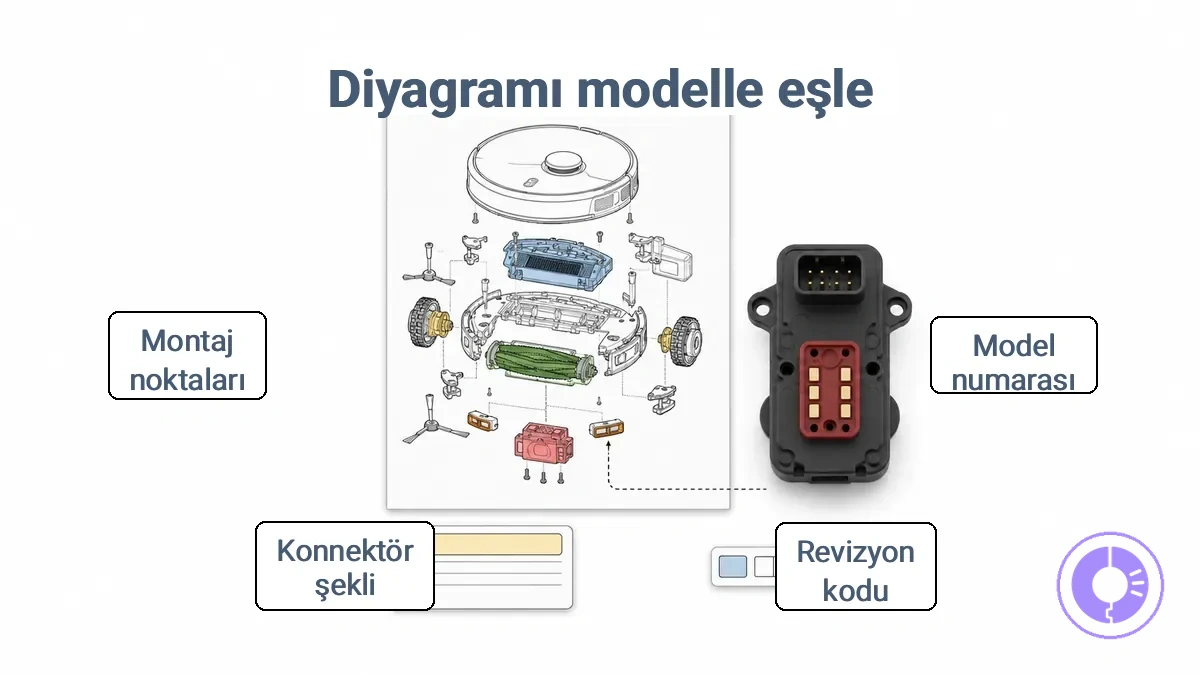

Parça sipariş etmeden önce şemayı Roomba modeliniz ve revizyonunuzla eşleştirme

Bir parça şeması, siparişten önce Roomba modelinizle, serinizle ve revizyonunuzla eşleşmelidir, çünkü model ailesi için doğru görünen bir şema, ünitenizde kullanılan iç düzen veya konektör düzeniyle eşleşmeyebilir. Şemayı Roomba modeliniz ve revizyonunuzla eşleştirmek, yakın kaçırılan siparişleri önler. Aşağıdaki açıklamalı örnek, model tanımlayıcılarının ve anahtar şekil/konektör ipuçlarının genellikle nerede göründüğünü gösterir. Bu ayrıntıları doğrulamadan yalnızca bir şemaya dayanarak sipariş vermek uyum riski oluşturur; siparişten önce doğrulayın.

Yaygın sipariş hataları, bir parçanın görsel ana hatlarının yanlış seriyle veya aynı arayüze sahip olmayan daha eski bir revizyonla eşleşmesiyle oluşur. Aşağıdaki asgari doğrulama kontrolleri yakın eşleşmeleri önler.

• Ürün etiketindeki model numarasını ve seri tanımlayıcısını bulun – farklı bir nesil için tasarlanmış parçaları sipariş etmeyi önler.
• Genellikle etiketin yanında veya PCB üzerinde basılı olan revizyon kodunu not edin – aynı model serisi güncellenmiş konektörler kullandığında uyumsuzlukları önler.
• İhtiyacınız olan parçadaki konektör şeklini ve pin düzenini inceleyin – doğru arayüze sahip olmayan kozmetik bir eşleşme sipariş etmeyi önler.
• Fiziksel ana hatları ve montaj noktalarını şemayla karşılaştırın – düzgün oturmayan bir parça sipariş etmeyi önler.
• Sol/sağ tekerlek işaretleri gibi yönlendirme ipuçlarını kontrol edin – şasiyle uyuşan ayna görüntüsü bir parça takmayı önler.

Örneğin, iki seride aynı görünen bir filtre veya fırça modülü farklı bir kilit şekli veya konektör aralığı kullanabilir. Aynı model hattı içindeki revizyonlar, dış görünümü değiştirmeden bu ayrıntıları değiştirebilir. Bu yakın eşleşme senaryosu, yalnızca genel şema kullanıldığında genellikle yanlış siparişlerle sonuçlanır. Tüm parça türlerini kapsayan eksiksiz bir uyum doğrulaması için siparişten önce uyumluluğu doğrulayın.

Konum öncelikli ipuçlarından doğru yedek parçayı tanımlamak için şema kullanma

Adını eşleştirmeye çalışmadan önce, parçanın fiziksel konumunu ve şema üzerindeki bağlantı ipuçlarını belirleyerek başlayın. Konum öncelikli yaklaşım, aramayı daraltmak için montaj noktalarını ve komşu parçaları kullanır. Önce adı tahmin etmeyin—şemanın düzeninin size rehberlik etmesine izin verin.

Konum öncelikli tanımlama, parçanızı işaret eden şema işaretlemesini bulmak için montaj noktalarını, bitişik bileşenleri ve görünür bağlantı desenlerini kullanır.

Konum öncelikli ipuçlarını kullanarak parçayı şemayla eşleştirmek için bu yalnızca tanımlama adımlarını kullanın:

1. Parçanın bulunduğu genel alanı not edin—aynı şema bölümünde görünen çevreleyen bileşenlere bakın.
2. Parçanın montaj noktalarını kontrol edin: kaç delik olduğu, aralıkları ve şemanın bağlantı elemanı işaretlemeleriyle hizalanıp hizalanmadığı.
3. Doğrudan bağlanan komşu parçaları belirleyin—kablolar, hortumlar veya mekanik bağlantılar—ve bunları önce şemada bulun.
4. İşaretleme çizgisini parçadan etiketine kadar takip edin; etiketin gözlemlenen işaretlerle (kısmi model numaraları, marka sembolleri veya derecelendirmeler) eşleştiğini doğrulayın.
5. Bağlantı desenini—flanş şekli, cıvata yönelimi veya konektör türü—şemanın gösterdiğiyle karşılaştırın.
6. Aday parça adını, işaretleme numarasını şemanın göstergesi veya parça listesiyle çapraz referans yaparak onaylayın.

Her aday için, parçayı onaylamadan önce gözlemlenen konumu, bağlantı veya komşu ipucunu, şema işaretlemesini ve etiketi doğrulayın. Aday parça tanımlandıktan sonra, uygulama için genel değiştirme adımları bölümüne bakın.

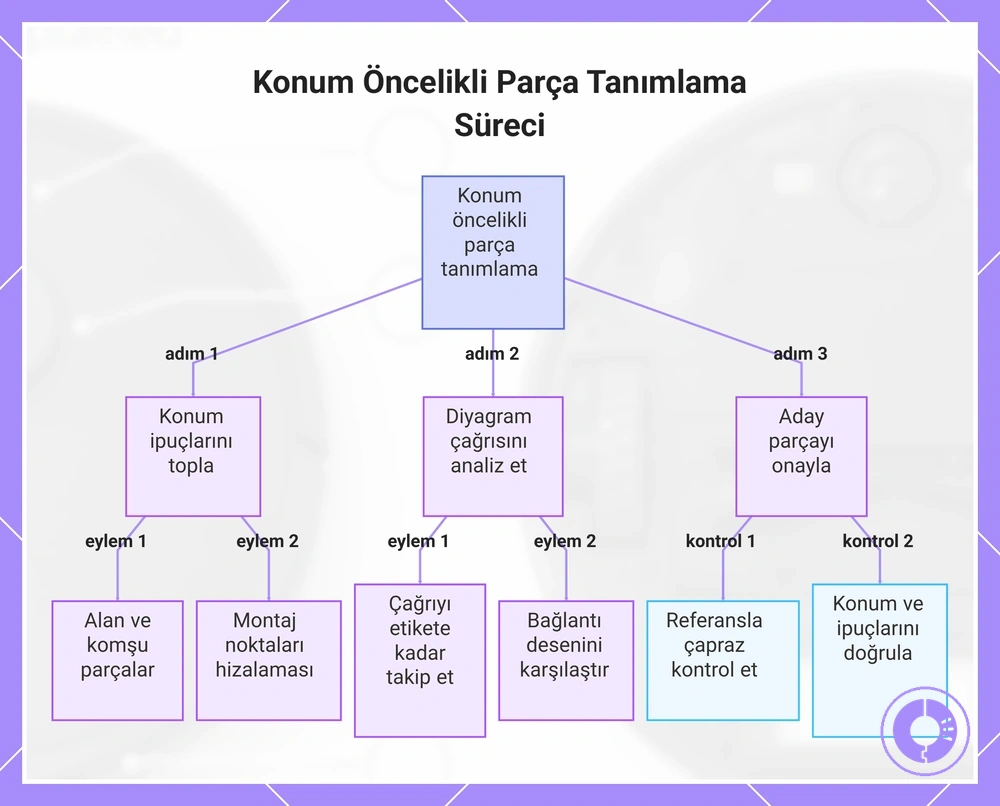

Bu grafik, isimleri eşleştirmeden önce diyagramdaki konum ipuçlarını kullanarak yedek parçayı tanımlamak için üç adımlı süreci gösterir.

İsimleri aramadan önce montaj noktaları, kapaklar ve komşu parçalarla tanımlama

1. Tüm montaj noktalarını bulun — parçayı ana montaja bağlayan vidalar, klipsler veya yuvalar. Sayılarını ve desenlerini şemayla karşılaştırarak olasılıkları daraltın.
2. Kapağı inceleyin: koruyucu bir kapak mı, dekoratif bir kaplama mı yoksa işlevsel bir modül mü? Kapaklar genellikle pürüzsüz bir yüzeye ve klipsli bağlantıya sahipken, işlevsel modüller genellikle konektörler veya hareketli parçalar içerir. Kapak türünü şemada gösterilen etiketlerle eşleştirin.
3. Komşu parçaları belirleyin — incelediğiniz parçanın doğrudan yanında hangi bileşenler var? Örneğin, parça bir tekerlek ile bir sensör arasında bulunuyorsa, bu konumsal ilişki adını doğrulamaya yardımcı olur. Göreceli konumu şemanın düzeniyle karşılaştırın.
4. Dikkat: dekoratif bir kapağı işlevsel bir modülle karıştırmayın. Dekoratif bir kapakta genellikle elektrik bağlantısı veya hareketli parça bulunmaz ve yalnızca klipsler veya hafif vidalarla tutturulur. Emin değilseniz, etiketi kesinleştirmeden önce kablolama veya hareketli bileşenleri kontrol ederek doğrulayın.

Bunlardan herhangi biri eşleşmezse durun ve devam etmeden önce yeniden inceleyin.

Sol ve sağ yönelimi ile montaj seviyesi ve alt parça değişimini onaylama

Yanlış eşleşmeler genellikle sol taraftaki bir parçanın sağ taraftaki bir parçayla değiştirilmesiyle veya bir montaj seviyesindeki modülün içindeki bir alt parçayla karıştırılmasıyla oluşur. Bu kontroller, şemada tarafı ve ayrıntı seviyesini onaylar.

• Sol/sağ yönelimi görüş açısına bağlıdır: önden gösterilen bir parça, arkadan görünüme kıyasla sol ve sağı tersine çevirebilir.
• 'LH' (sol) veya 'RH' (sağ) etiketlerini arayın; işaretleme eksikse, tarafı çıkarmak için kablo yönlendirmesini veya montaj deliklerini izleyin.
• Aynı parça numarası her iki taraf için de göründüğünde, yönelim önemli olmayabilir, ancak şemanın aynalanmış bir braket veya asimetrik klips göstermediğini onaylayın.

• Bir montaj seviyesindeki modül (örneğin bir tekerlek modülü) motor, dişli kutusu ve tekerleğin kendisi gibi birden fazla alt parça içerir — tüm modülü değiştirmek, tek bir alt parçayı değiştirmekten farklıdır.
• Patlatılmış bir görünümdeki alt parça işaretlemeleri genellikle bireysel bileşenleri işaret eder; işaretleme çizgisi dış muhafazaya değiyorsa, iç parçadan ziyade montajı ifade ediyor olabilir.
• Ayrıntı seviyesi ipuçları parça tanımından gelir: 'montaj', 'modül' veya 'ünite' gibi kelimeler daha üst seviye bir parçayı belirtirken, 'dişli', 'kayış' veya 'sensör' bir alt parçayı belirtir.

Aramadan önce hem tarafı hem de montaj seviyesini onaylayın.

Seriler arasındaki yakın eşleşmelerden kaçınmak için şekil ve konektör farklılıklarını kullanma

Yalnızca ad benzerliğine güvenmek yerine şekil ve konektör farklılıklarını karşılaştırarak yakın eşleşmeleri eleyin. Bu arayüz nitelikleri bir bileşeni diğerinden ayırır.

• Tırnaklar: Hizalanmamış tırnaklar düzgün oturmayı engelleyebilir → gevşek veya işlevsiz montaj olasılığı.
• Vida konumları: Farklı vida deliği konumları uyumsuz bir varyantı gösterebilir → montaj başarısızlığı olasılığı.
• Kilit yapısı: Yanlış takmayı önlemek için konektör kilit yapısı eşleşmelidir → potansiyel hasar.
• Ana hat: Genel ana hat ve konektör şekli seriye özgü farklılıkları ortaya çıkarabilir → muhtemelen yanlış parça seçimi.

Bu ipuçları farklıysa, uyumu varsaymayın.

Şema Etiketleri ve Parça Numaralarının Kaynağı ve Listelere Eşleştirilmesi

Parça şemalarındaki şema etiketleri ve parça numaraları tipik olarak resmi kılavuzlardan, patlatılmış görünüm çizimlerinden ve satıcı şemalarından gelir. Bunlar, her bileşen için montaj seviyesinde üreticinin tanımlamasını temsil eder. Ancak, belirli numaralandırma sistemi kaynağa göre değişir, bu nedenle numaralar basılı bir kılavuz ile üçüncü taraf tedarikçi şeması arasında farklılık gösterebilir.

Patlatılmış bir görünümde, bir işaretleme, hangi bileşenin belirli bir montaja ait olduğunu göstermek için bir etiketi bir parça numarasıyla eşleştirir. Etiket, 'fırça motoru' gibi tanımlayıcı bir ad iken, parça numarası, o ürün hattı içindeki öğe için benzersiz tanımlayıcıdır. Bu şemaları okurken, parça adını, ait olduğu montajı ve aramayı belirli bir model nesline daraltmaya yardımcı olan seri ipuçlarını not edin.

Şema etiketlerini ve parça numaralarını listelere eşlerken, bir liste orijinal parça numarası yerine kendi dahili kodlamasını kullanabilir. Bu gibi durumlarda, bu basit eşleme kuralını kullanarak bir şema işaretlemesini hedefli bir arama ifadesine dönüştürün:

• İşaretleme 'Motor Montajı - Parça #12345' gösteriyor → 'fırça motoru montajı seri-500' olarak arayın
• İşaretleme 'Filtre Kapağı - Parça #67890' gösteriyor → 'filtre kapağı roomba seri-800' olarak arayın
• İşaretleme 'Tekerlek Modülü - Parça #11111' gösteriyor → 'tekerlek modülü montajı seri-600' olarak arayın
• İşaretleme 'Yan Fırça - Parça #22222' gösteriyor → 'yan fırça montajı seri-700' olarak arayın

Şema üzerindeki bir montaj numarasının her zaman ihtiyacınız olan alt parça numarasıyla eşleşmediğini unutmayın; arama ifadenizi sonlandırmadan önce her işaretlemeyi şema bağlamına göre doğrulayın.

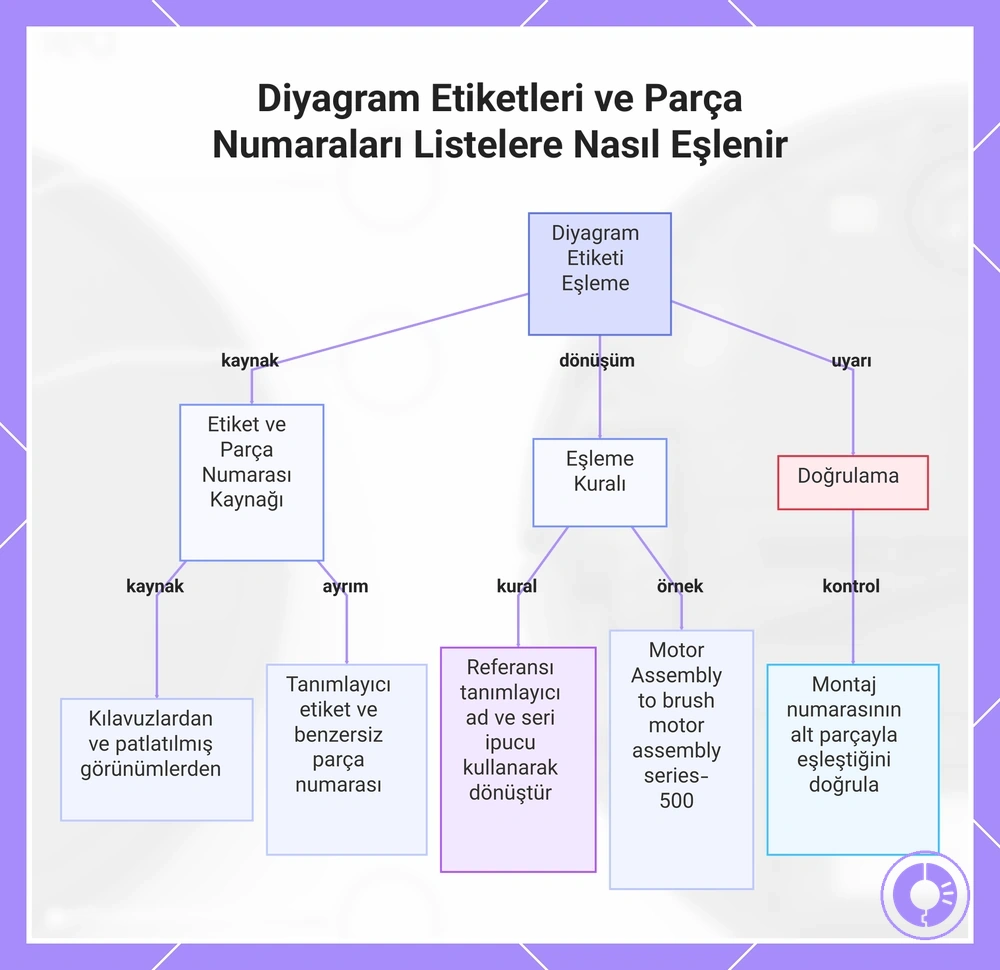

Bu grafik, diyagram etiketlerinin ve parça numaralarının kaynağını, referansları arama ifadelerine dönüştürmek için eşleme kuralını ve doğru parça tanımlamasını sağlamak için doğrulama adımını açıklar.

Yanlış parça siparişlerine yol açan yaygın şema yorumlama hataları

Yanlış parça siparişleri genellikle basit bir alışveriş hatasından değil, bir parça şemasının yanlış okunmasından veya model numarasının yanlış eşleştirilmesinden kaynaklanır. Yaygın yorumlama hatalarının hızlı bir kontrol listesi, ödeme öncesinde bunları yakalayarak tekrarlanan sipariş hatalarını önleyebilir. Çoğu hata bu kontrollerle önlenebilir.

Aşağıdaki kontrol listesi, yaygın şema okuma hatalarını, bunların neye yol açtığını ve bunlardan nasıl kaçınılacağını listeler.

• Yanlış görünüm yönelimi – Bir şemaya yanlış açıdan bakmak, bir parçanın hangi tarafa ait olduğunu yanlış okumanıza neden olabilir, genellikle karşı taraf için bir parça sipariş edilmesine yol açar. İşaretlemelere başvurmadan önce görünüm yönünü (üst, alt, sol, sağ) onaylayarak önleyin.
• Montaj ve alt parça karışıklığı – Bir montaj seviyesi işaretlemesini bireysel bir alt parçayla karıştırmak, yalnızca küçük bir bileşen gerektiğinde daha büyük bir ünite sipariş edilmesine neden olabilir. Parça numarası hiyerarşisini kontrol ederek önleyin; alt parçalar tipik olarak daha derin bir numaralandırma seviyesine sahiptir.
• Sol/sağ takası – Ayna görüntüsü parçalar, şema yönelimi net bir şekilde belirtmediğinde sıklıkla değiştirilir ve yanlış taraftaki parçanın gelmesine neden olur. Sol/sağ veya sürücü/yolcu tanımlayıcısını ünitenize göre doğrulayarak önleyin.
• Revizyon uyumsuzluğu – Eski bir revizyondan bir şema kullanmak, artık mevcut modele uymayan parçaların sipariş edilmesine yol açabilir. Bu risk, birden fazla model yılı benzer şemaları paylaştığında artar. Şema revizyonunu veya model yılını belirli ünitenizle eşleştirerek önleyin.
• Ad benzerliği tuzağı – Benzer adlara ancak farklı işlevlere sahip parçalar, bir BOM veya liste taranırken karıştırılabilir ve yanlış bileşenin tedarik edilmesine neden olabilir. Parça numarasını ve açıklamasını şema üzerindeki görsel işaretlemeyle çapraz referans yaparak önleyin.

Değiştirme kararına şema değil de belirti yön veriyorsa, temizlik performansı düşünce ne değiştirilmeli bölümüne bakın. Hata kodlarının hangi etiketli parçaların önemli olduğunu daraltmaya yardımcı olduğu durumlarda, hata kodları ve muhtemel parça değişimi bölümüne bakın. İki ipucu çeliştiğinde, sipariş vermeden önce modeli veya revizyonu yeniden doğrulayın.

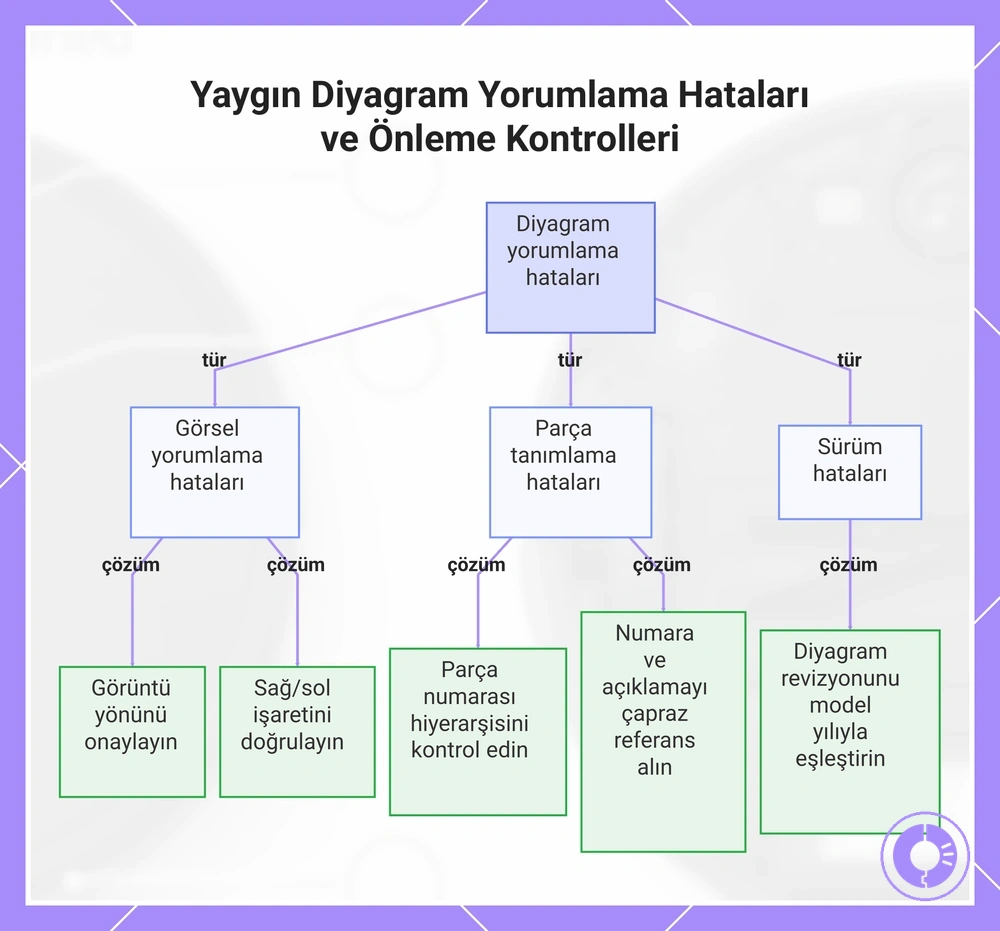

Bu şema, diyagram okuma hatalarının ana kategorilerini ve yanlış parça siparişlerini önlemek için temel önleyici eylemleri göstermektedir.
